天然石材校准加工生产线布局方案

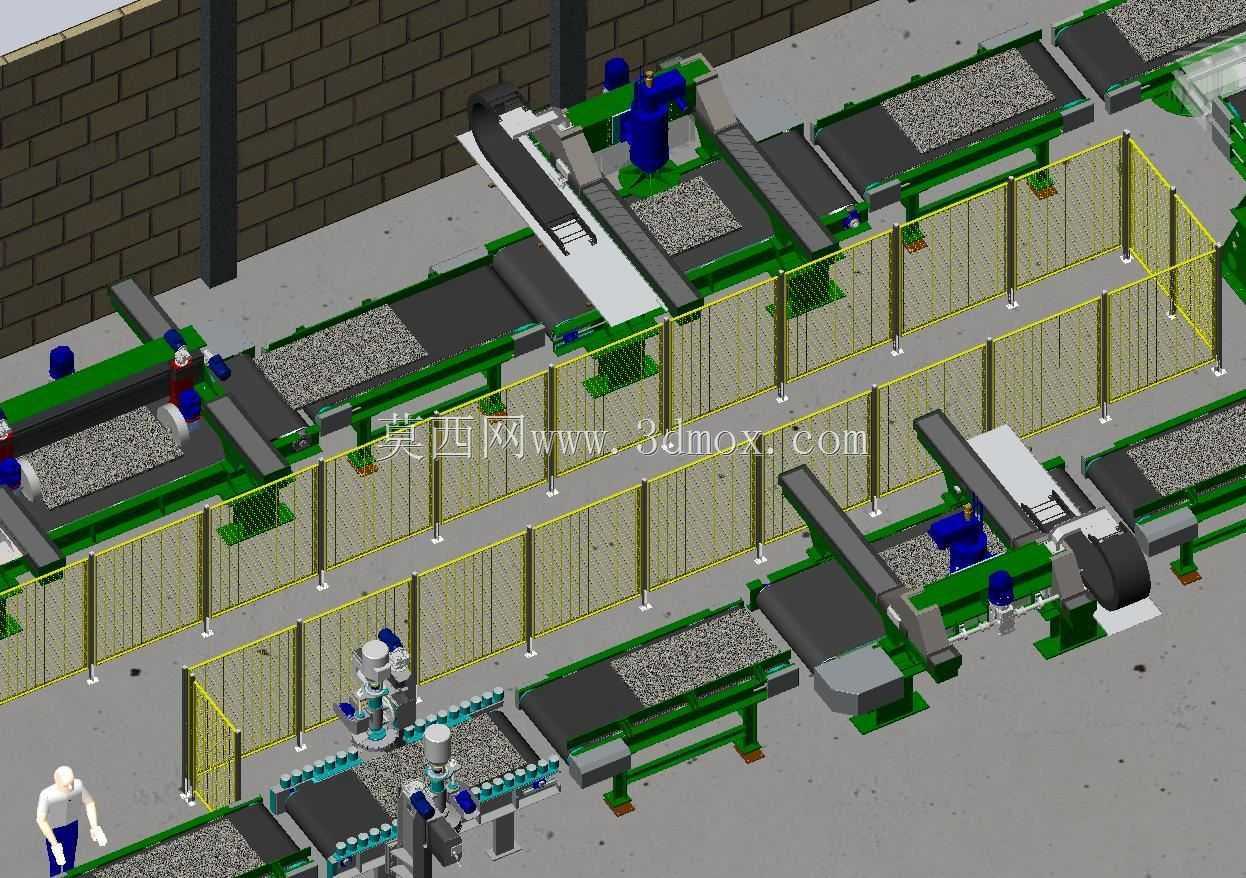

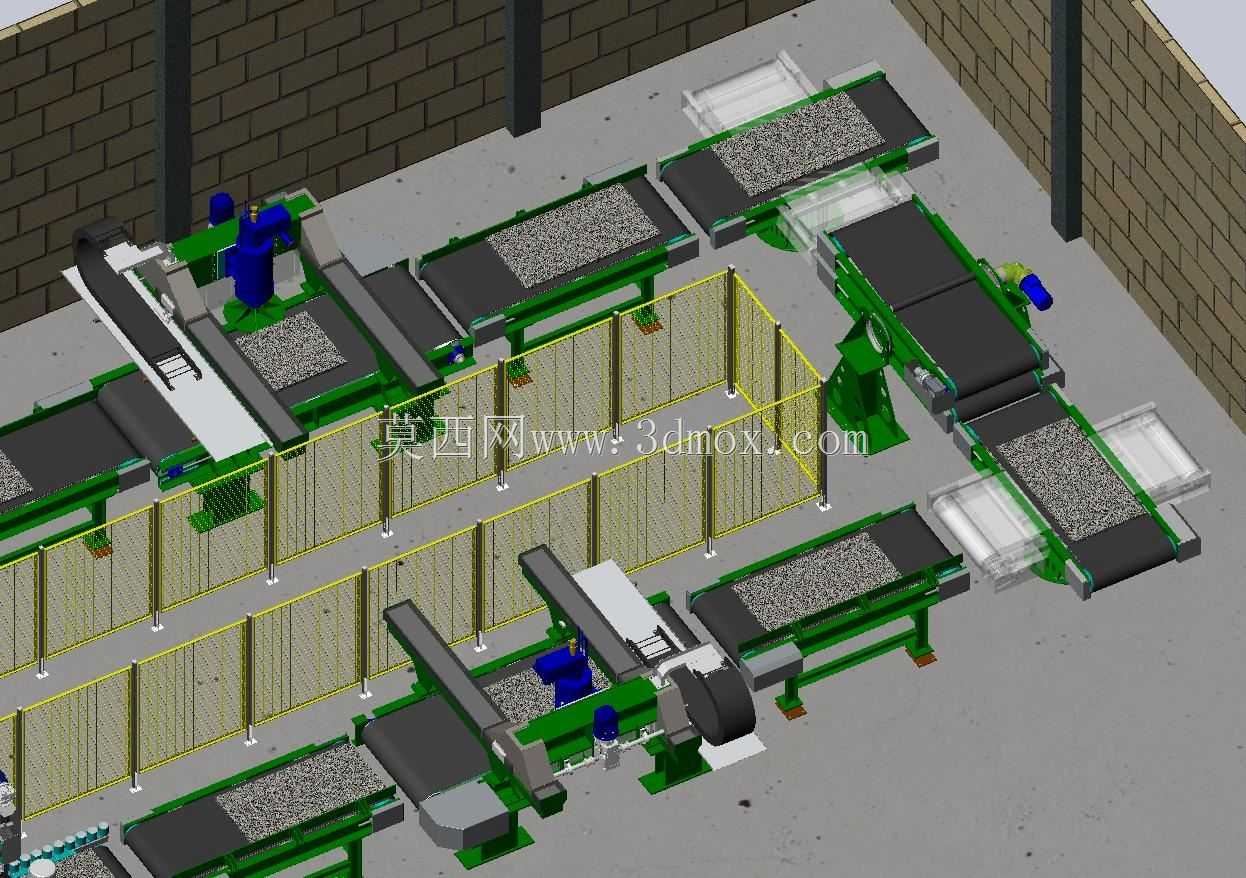

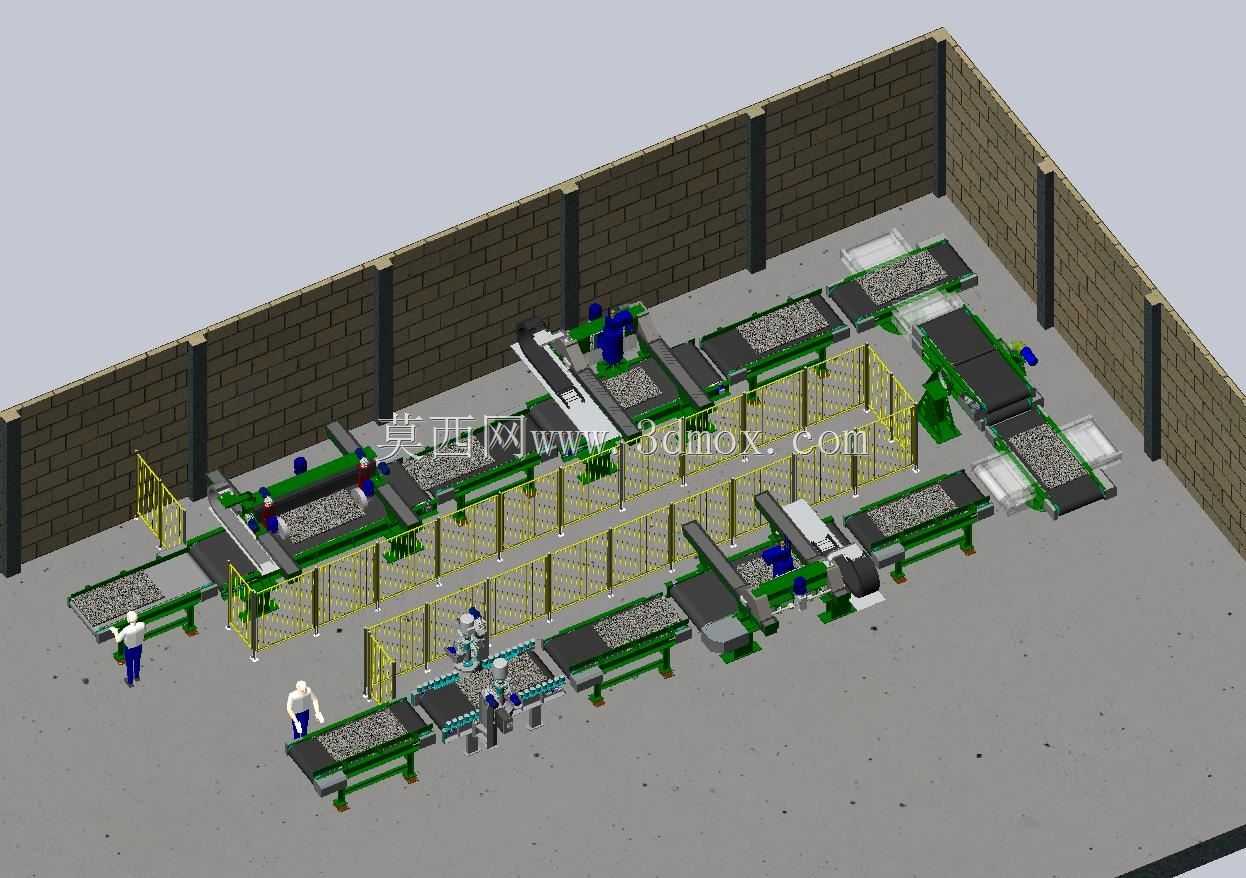

　　这套三维布局方案针对天然石材定厚校准工序的车间落地需求搭建，整体沿厂房矩形内部空间排布，充分利用砖混结构墙体作为一侧物理边界，减少外围防护结构的额外投入。整条产线采用多段并行+回流衔接的输送逻辑，核心校准工位沿主输送线依次布设，配套的人工辅助工位设置在输送线外侧操作面，每个工位预留足够的人员操作回转空间，避免作业时与运动的输送面、加工执行机构产生干涉。从结构设计层面看，主输送框架采用标准化型钢焊接成型，输送面适配石材板材的大重量承载需求，辊道间距经过核算，可覆盖常规规格天然石材板材的输送支撑，不会出现板材悬空弯折的问题。校准执行单元集成在输送线中段位置，可对经过的石材板材进行连续式厚度校准加工，

　　加工过程中产生的碎屑可顺着输送线下方的预留空间统一归集，配套的防护围栏沿设备运动区域外围布设，围栏高度符合车间安全防护规范，围栏门与设备运行回路做安全联锁设计，人员误入时可触发设备急停，规避作业安全风险。产线的排布充分考虑了物料流转的动线逻辑，待加工板材从一端上料工位送入后，依次经过粗校准、精校准、表面检测等工位，不合格品可通过分支输送线回流到上料端重新处理，成品则从另一端的下料工位转出，整个流转过程无交叉动线，不会出现物料拥堵的情况。在安装边界的考量上，整套设备与厂房墙体之间预留了足够的检修通道，设备顶部与厂房梁底的净空满足吊装维护的需求，每个加工工位旁预留了电控柜、气动三联件等配套辅件的安装位置，管线沿输送框架侧面的线槽布设，

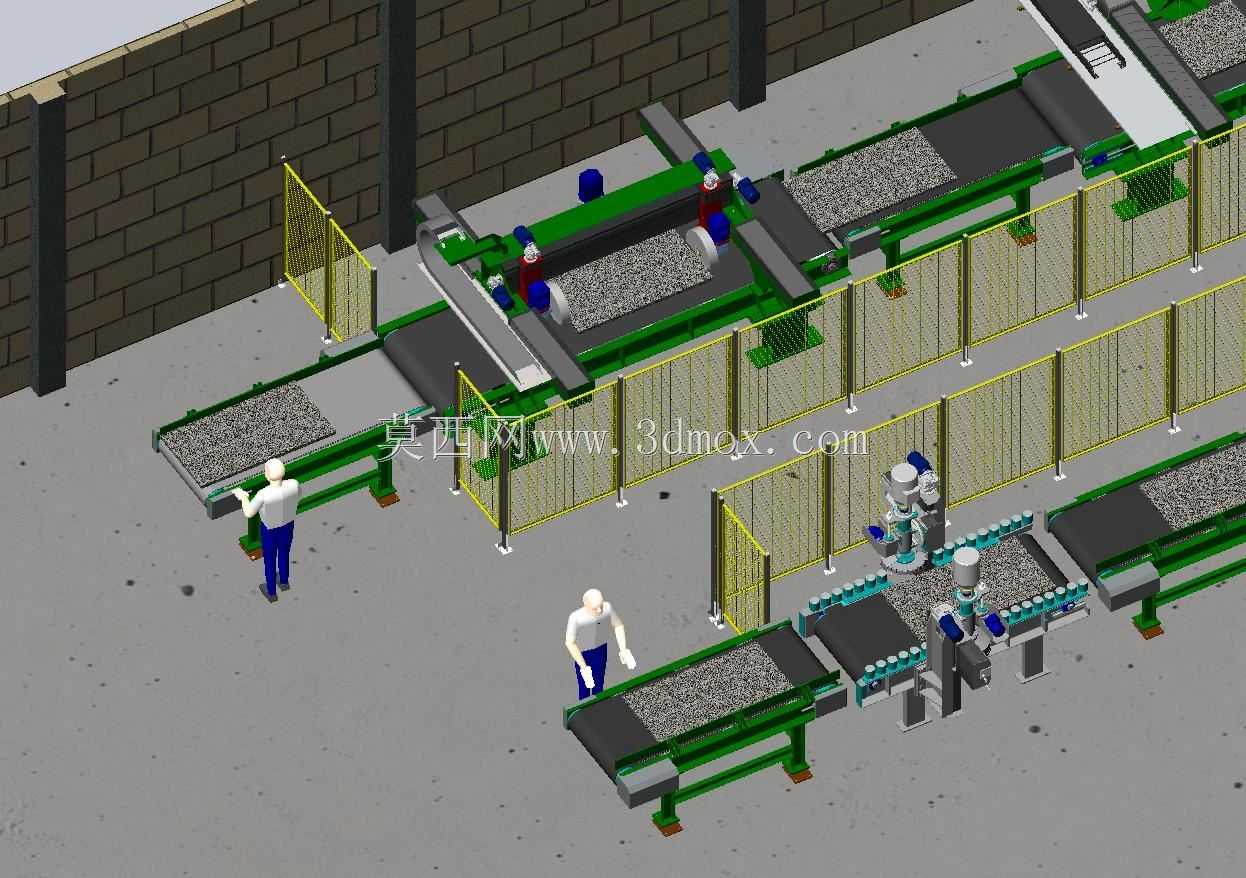

　　整体走线整齐，便于后期维护排查。人工操作工位的高度经过人体工程学核算，作业人员站立操作时无需过度弯腰或抬臂，降低长时间作业的疲劳感，工位旁预留了工具放置台的安装位，可放置检测量具、辅助工具等常用作业物品。从实际应用场景出发，这套产线可适配花岗岩、大理石等多种天然石材的定厚校准加工，相比单台 standalone 的校准设备，连续化的生产线布局可大幅减少板材在不同工序间的转运吊装次数，降低石材磕碰损伤的概率，同时减少转运环节的人力投入。设计过程中对每个工位的加工节拍做了匹配核算，确保各工位的处理速度与主输送线的运行速度匹配，不会出现某一工位待料堆积的情况，输送线的驱动单元采用变频控制，可根据不同石材材质、加工精度要求灵活调整输送速度，

　　兼顾加工效率与加工质量。设备的支撑脚采用可调式结构，安装时可根据车间地面的实际平整度调整高度，确保整条输送线的水平度满足加工精度要求，避免因地面倾斜导致板材跑偏、加工厚度不均的问题。防护围栏采用网格状结构，既满足安全防护的要求，也便于作业人员从外部观察设备内部的运行状态，出现卡料、异常情况时可第一时间发现处置。整条产线的模块化设计程度较高，各段输送单元、加工单元都可单独拆分运输，现场安装时通过定位销、连接螺栓即可快速拼接，缩短现场安装调试的周期，后期如果需要调整产线长度、增减加工工位，也可在现有基础上快速改造，无需对整体结构做大规模改动。
