辊道输送式工件加工处理生产线设备

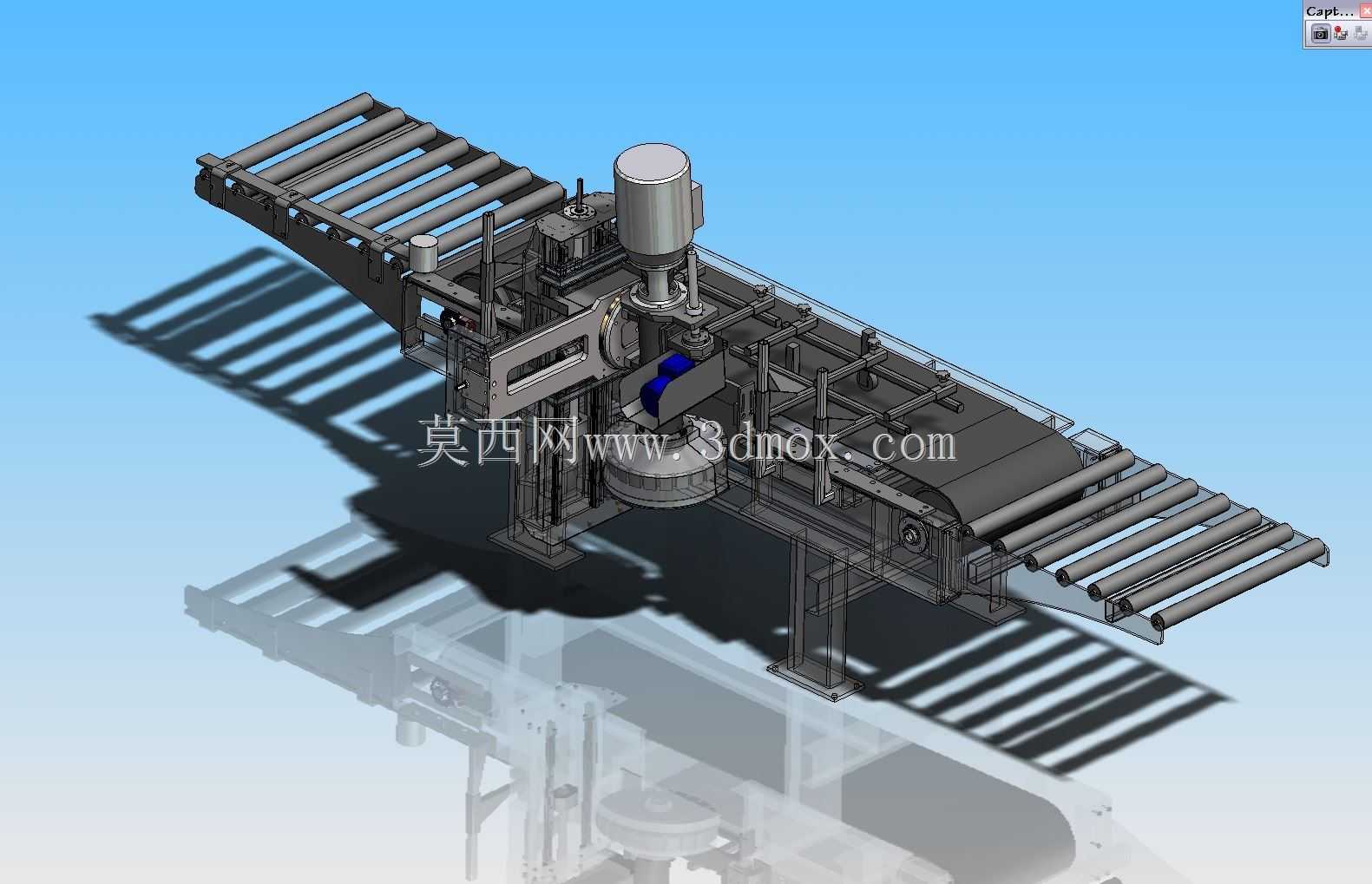

　　这套辊道衔接的加工处理设备，主要面向离散制造车间的工件连续流转加工场景，常见于五金零部件、小型型材件的中段工序处理环节，可对接上游冲压、下料工位的出料端，也可衔接下游清洗、检测、码垛工位的进料端，替代传统人工周转+单工位单机作业的模式，减少工序间的工件搬运等待时长，压缩整线生产节拍。设备整体采用分段式辊道作为物料承载主体，进料端与出料端均布置长节距无动力辊筒组，辊筒间距根据常见待加工工件的最小外形尺寸设定，避免尺寸偏小的工件在输送过程中卡滞、掉落，辊筒表面做镀锌钝化处理，兼顾耐磨性能与工件表面防护，避免输送过程中刮伤工件已加工表面。中间加工工位集成了立式执行机构，执行机构的安装座采用可调式连接结构，可根据不同批次工件的加工高度需求，

　　调整执行端的竖直行程范围，适配厚度在一定区间内的不同规格工件加工需求，执行机构旁侧设置有工件定位组件，当工件由进料辊道输送至加工位时，侧边的挡料定位块会伸出，将工件顶推至基准定位面，确保加工位置的重复定位精度，避免工件偏移导致加工不良。设备的机架主体采用标准矩形钢管焊接成型，焊接后做整体去应力退火处理，避免长期负载运行出现机架变形，影响辊道的水平度与加工工位的位置精度，机架底部设置可调式脚杯，可在设备安装时调整整体水平度，适配车间地面存在的高度差，无需额外做地基预埋处理，降低现场安装的施工成本。从安装边界来看，设备进料端与出料端的辊道段可根据车间实际布局需求做一定长度的拓展或截短，对接不同间距的上下游设备，

　　中间加工段的宽度与进料辊道保持一致，避免工件在段间流转时出现卡滞，设备侧面预留有电气走线槽与气动管路排布空间，所有动力线缆与气动管路均内置在机架侧边的护板内，既避免车间杂物剐蹭管线造成损坏，也能保持设备外观整洁，减少现场清洁的死角。在功能逻辑上，这套设备可适配单机手动控制与整线联动控制两种模式，单机模式下可通过侧边的操作按钮手动控制辊道启停、定位机构动作与加工执行机构的运行，适合小批量试生产、设备调试阶段使用；联动模式下可对接上下游设备的信号接口，当上游设备完成工件加工输出信号触发后，进料辊道自动启动输送工件，工件到达加工位触发到位传感器后，辊道自动停止，定位机构动作完成工件夹紧，加工执行机构按预设参数完成加工动作，

　　加工完成后定位机构复位，出料辊道启动将工件输送至下游工位，全程无需人工干预，适配大批量连续生产的需求。设备的辊道传动采用集中驱动形式，驱动电机布置在机架下部的安装位，通过链传动结构带动所有主动辊筒同步转动，传动链条外侧设置有可拆卸的防护罩，日常维护时可快速拆下防护罩完成链条张紧度调整、润滑保养等操作，无需拆解设备主体结构。加工工位的执行机构旁设置有废料收集导流结构，加工过程中产生的切屑、废液可通过导流槽汇入设备下部的收集容器，避免废料散落至辊道或车间地面，减少现场清理的工作量。针对不同行业的加工需求，这套设备的中间加工工位可根据实际工艺要求更换不同的执行末端，比如替换为打磨头、喷涂头、压装头或者检测探头，无需改动主体输送结构，就能适配不同工序的生产需求，提升设备的通用适配性，降低企业的产线投入成本。在设计过程中，充分考虑了设备的维护便利性，所有易损部件比如辊筒轴承、传动链轮、定位块等均采用标准件，损坏后可直接采购同规格标准件快速更换，减少设备停机等待配件的时间；设备的各功能模块采用模块化设计，进料段、加工段、出料段之间通过螺栓连接固定，后期如果需要调整产线布局，可快速拆分各段转运重组，无需整体切割焊接，缩短产线调整的施工周期。
