带键槽阶梯传动轴工程设计方案

　　这类阶梯式传动轴是旋转传动系统里的核心承载零件，日常在各类机床主轴箱、输送设备驱动端、中小型减速机输出端、农用机械传动链路里都能见到它的身影，核心作用是承接动力输入端的扭矩，通过轴上装配的齿轮、带轮、联轴器等零件，将旋转动力稳定传递到执行端，同时还要承受传动过程中产生的径向载荷、交变弯曲应力，部分工况下还要承受短时的冲击载荷，对零件的同轴度、表面硬度、尺寸精度都有明确的工程要求。

　　从设计逻辑上看，采用阶梯式的轴段结构，首先是为了满足不同传动零件的装配定位需求，各轴段的直径差形成的轴肩，能直接作为齿轮、轴承、挡圈的定位基准，装配时不需要额外做复杂的定位工装，零件推到轴肩位置就能完成轴向定位，大幅降低装配难度，同时也方便后期维护时的零件拆卸。轴上开设的两处键槽，分别对应不同位置的传动零件安装位，键槽的宽度、深度、长度都匹配对应平键的标准尺寸，装配后通过平键传递扭矩，避免传动件和轴之间出现相对转动，保证动力传递的同步性，键槽的位置都设置在轴段的同一母线上，能减少加工时的装夹次数，降低加工误差累积，也能避免多个键槽错位导致的轴截面应力集中问题。

　　从截面设计来看，不同轴段的直径是根据对应位置承受的扭矩大小、配合零件的内孔标准尺寸来确定的，承受扭矩越大的轴段直径越大，比如中间安装大传动齿轮的轴段直径最粗，往两端延伸的轴段直径逐步缩小，既满足强度要求，也能控制零件整体重量，减少不必要的材料浪费。各轴段的过渡位置都设计了圆角过渡，避免直角台阶带来的应力集中，提升轴的抗疲劳强度，应对长期旋转过程中的交变载荷，减少轴段断裂的风险。轴的两端都做了倒角处理，方便装配时轴承、密封件、联轴器的顺利导入，避免装配时刮伤零件内孔或者轴的配合表面。

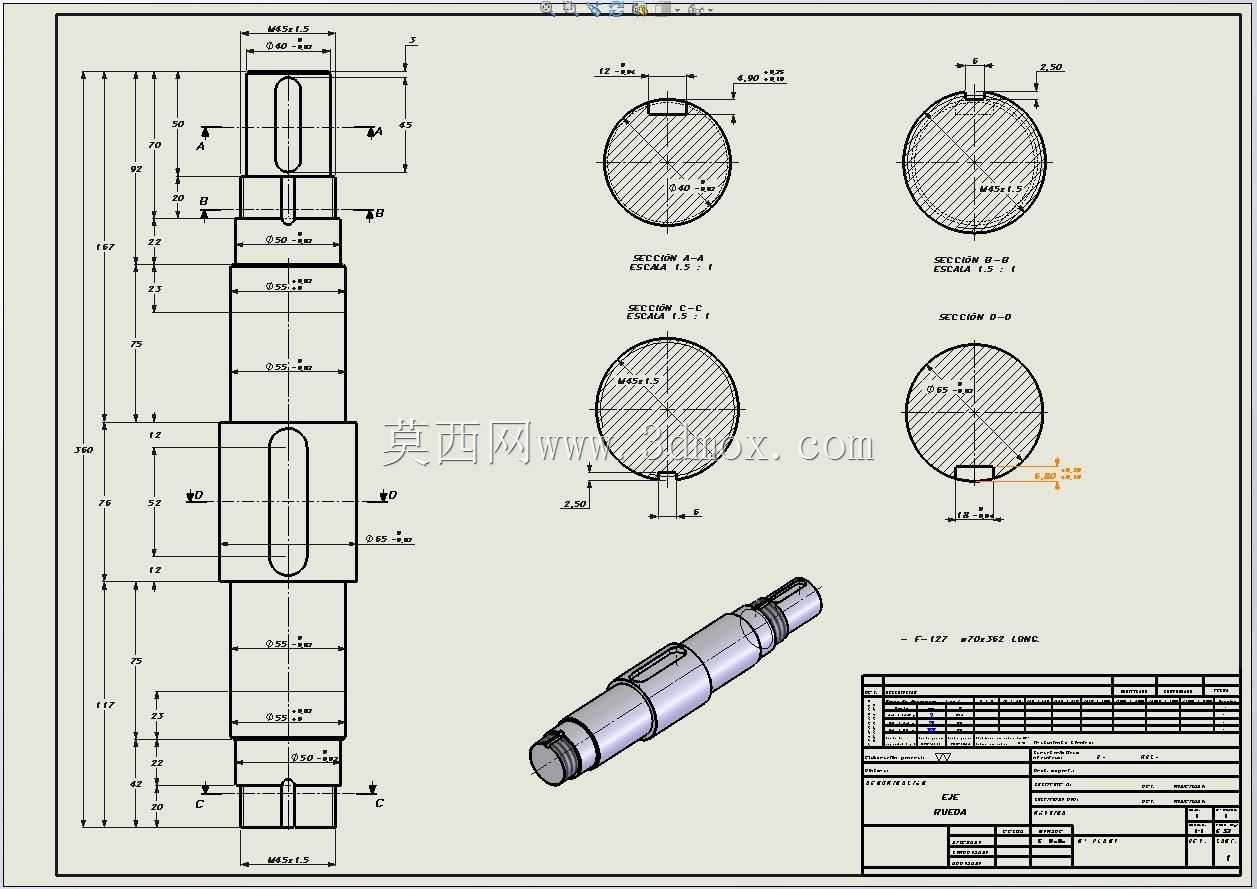

　　从安装边界来看，轴的总长度、各轴段的长度尺寸都严格匹配安装腔室的轴向空间，两端支撑轴承的安装轴段直径匹配标准深沟球轴承的内孔尺寸，安装后轴承的外圈固定在箱体轴承座孔内，给轴提供稳定的旋转支撑，保证轴的旋转同轴度，减少运转过程中的径向跳动。伸出端的轴段尺寸匹配联轴器或者带轮的安装要求，轴端可以加装轴端挡圈，防止传动件轴向窜动。图纸里标注的各截面形位公差、表面粗糙度要求，支撑轴颈位置的表面粗糙度要求更高，保证和轴承内圈的配合精度，减少运转过程中的磨损，延长零件使用寿命；键槽的对称度公差要求，能保证平键装配后受力均匀，避免键侧局部受力过大导致的平键变形或者键槽崩裂。

　　实际加工时这类轴一般选用45号钢作为毛坯材料，经过调质处理获得综合力学性能，配合表面如果有更高耐磨要求的话，还会做高频淬火处理提升表面硬度。加工过程中先车削各轴段外圆，再铣削键槽，最后在外圆磨床上精加工支撑轴颈的配合面，保证各轴段的同轴度误差控制在允许范围内，避免装配后出现运转卡滞、振动过大的问题。这类轴的设计不需要复杂的异形结构，所有尺寸都贴合通用机械标准件的配合要求，互换性强，后期维护更换时不需要定制特殊配件，能有效降低设备的运维成本，在常规工业传动场景下的适用性非常广。
