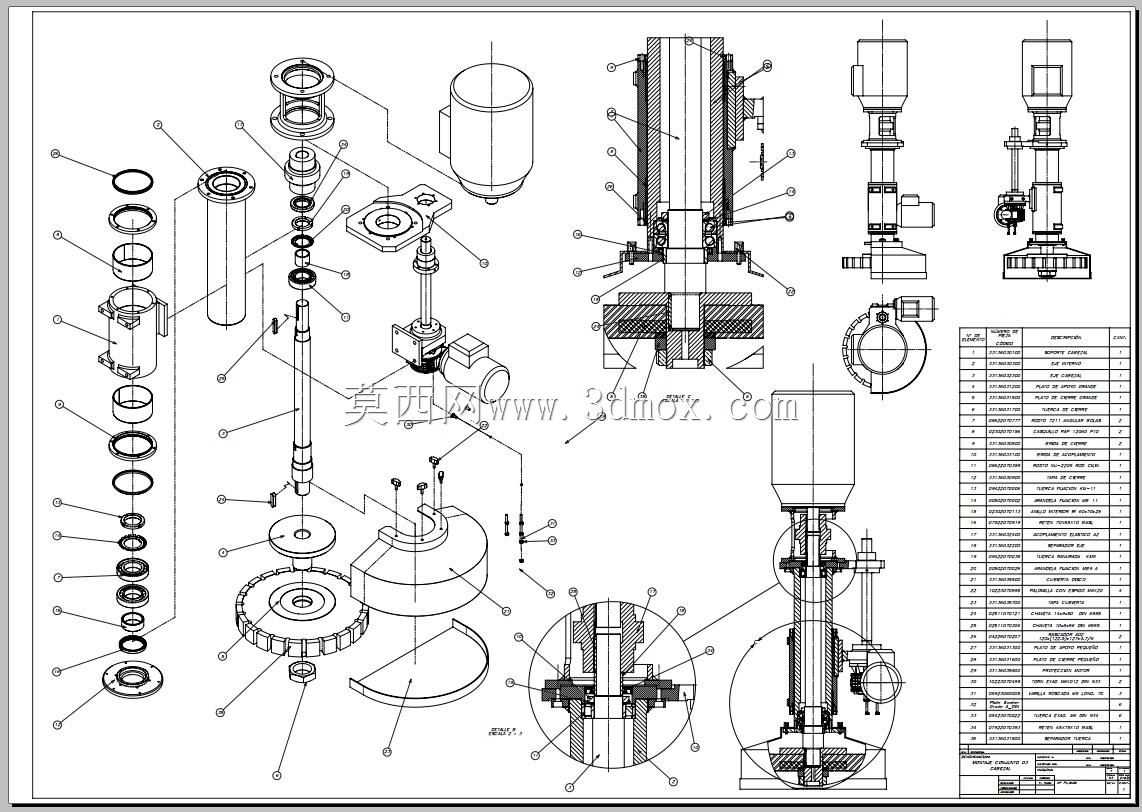

立式液下泵整机结构爆炸与装配工程图纸

　　这套图纸完整呈现了立式液下泵的全结构细节，从拆解状态的爆炸视图到多视角装配剖面，覆盖了从零部件配合关系到整机安装形态的全部结构信息，能直接为结构设计人员的建模、改型、校核工作提供精准的结构参照。在实际工业场景中，这类液下泵主要用于槽罐、地坑、敞口池体等场景的流体输送，可输送含固体颗粒的浆料、腐蚀性介质或是常规工业废水，安装时泵体的液下段直接浸入待输送介质中，无需额外灌泵引液，相比卧式泵节省了地面安装空间，也规避了卧式泵入口密封易泄漏的痛点，在污水处理、化工配料、选矿浆体输送、电镀槽液循环等场景都有广泛应用。从结构设计逻辑来看，整套泵采用立式同轴布置，上部驱动端与电机直连，中间通过长轴传递扭矩至下部叶轮，这种设计能最大限度缩短传动链，

　　减少传动环节的功率损耗，同时长轴的支撑点采用多道滑动轴承沿轴向间隔布置，每道轴承都配套了独立的润滑与介质隔离结构，避免输送介质中的固体颗粒进入轴承配合面造成磨损。爆炸视图里清晰标注了每一个零件的装配顺序与配合关系：从最上部的电机安装法兰开始，依次是轴承座组件、密封压盖、轴套、导流壳体、叶轮、泵体底座，所有静密封位置都预留了密封件安装槽，动密封位置采用了填料与机械密封组合的结构形式，可根据输送介质的腐蚀性、含固量灵活更换密封方案，不需要改动主体壳体结构。从装配剖面视图能看到，泵的出口管路沿泵轴侧向上引出，与上部安装板的接口位置做了加强筋结构，避免管路振动传递到轴承部位造成轴系偏移；叶轮采用开式结构设计，流道宽度充足，

　　能通过直径不超过10mm的固体颗粒，不易发生流道堵塞，叶轮与泵壳之间的间隙可通过轴端的调节螺母调整，长期运行磨损后只需调整间隙就能恢复泵的工作效率，不需要整体更换叶轮或泵壳。安装边界方面，图纸明确标注了上部安装板的开孔尺寸、螺栓孔分布圆直径，液下深度可根据实际槽体深度调整轴段长度与护管长度，安装时只需将泵整体从安装板开孔处放入，通过上部法兰与安装板螺栓紧固即可完成固定，不需要额外搭建复杂的支撑机架；整机的重心沿泵轴轴线分布，运行时的径向振动幅度小，对安装基础的强度要求低于同功率的卧式离心泵。在细节设计上，泵体下部的入口处设置了可拆卸的滤网结构，能拦截大尺寸杂物进入泵腔造成叶轮卡滞，滤网采用快拆结构，日常清理时不需要将整泵从槽内吊出，

　　只需松开下部的卡扣就能取下滤网清理；轴承部位设置了注油通道，可在设备不停机的状态下完成润滑脂补充，减少日常维护的停机时间。这套图纸的结构表达完全贴合实际生产装配逻辑，没有冗余的结构设计，每一处配合公差、安装尺寸都对应实际加工与装配需求，不管是做同类型产品的改型设计，还是做现有设备的维修测绘参照，都能直接提取对应的结构参数，不需要再反复核对装配干涉问题，能大幅缩短结构设计阶段的建模与校核周期。
