QDS型混凝土碎石料仓给料装置结构

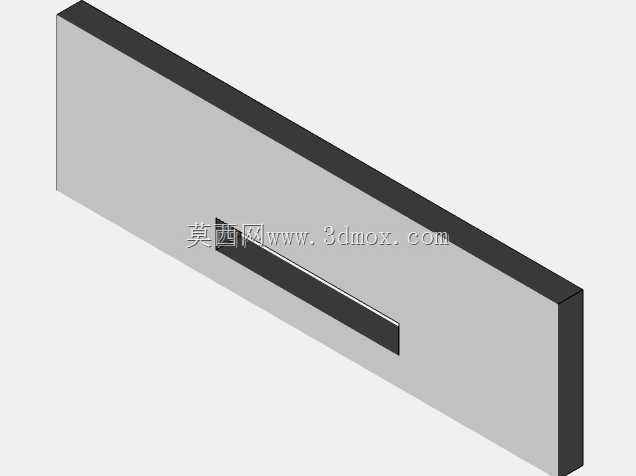

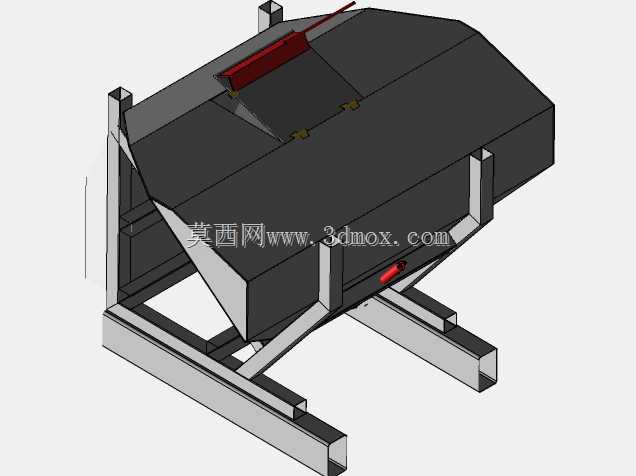

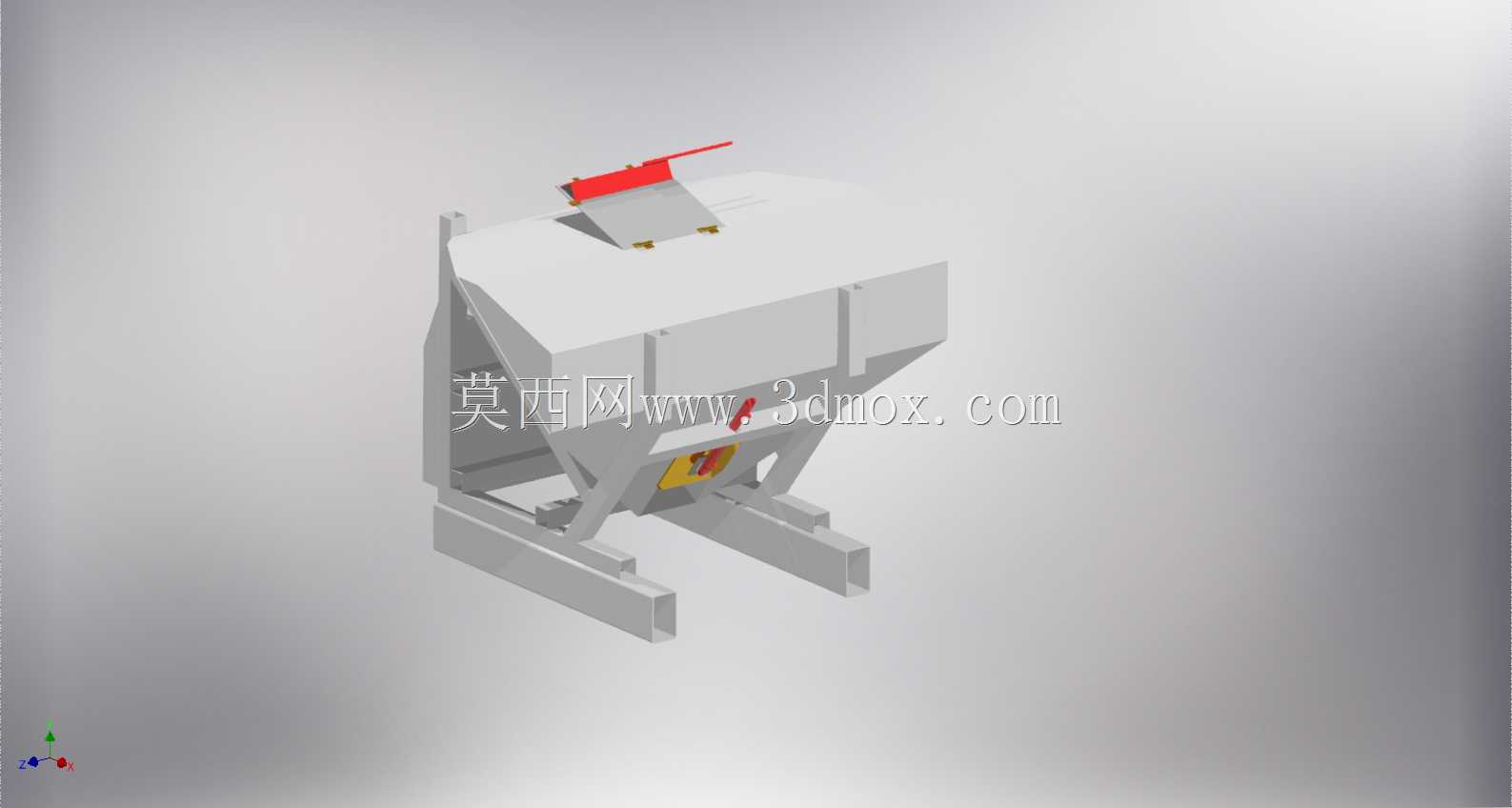

　　在矿山骨料加工、商混站原料预处理、煤炭筛分转运这类散料处理工况里，这类带底部给料结构的碎石储料装置是衔接前段破碎筛分与后段配料输送的核心中转单元，很多现场做产线布局时容易忽略料仓与给料结构的匹配性，导致运行中出现堵料、撒料、给料量波动大的问题，这套三维结构在设计时就针对散料堆积的拱塞特性做了针对性优化。从结构布局来看，整体采用上宽下窄的仓体设计，仓壁倾斜角度严格匹配碎石、煤炭这类颗粒散料的安息角，避免物料在仓壁滞留结拱，顶部设置的带操作手柄的闸板结构，可在设备检修或者换料时快速截断料流，不需要清空整个仓内积料就能完成下游设备的维护作业，闸板的导轨做了内嵌式设计，避免散料颗粒卡入导轨导致闸板开闭卡滞。

　　仓体底部的给料单元采用振动给料的核心结构，通过偏心块产生的定向振动把仓内落下的碎石均匀给到下游输送设备上，给料量可通过调整偏心块夹角或者振动电机频率实现无级调节，适配不同产能的产线需求，给料槽的衬板采用耐磨材质设计，在三维建模时特意预留了衬板更换的安装间隙，不需要拆解整个仓体就能完成磨损衬板的快速更换，减少现场停机维护的时间。底部的支撑结构采用叉装式底座设计，两个平行的支撑腿间距完全匹配标准叉车的叉齿尺寸，现场转场或者调整安装位置时不需要额外吊装设备，叉车就能完成整台设备的移位作业，支撑腿上预留的地脚安装孔可根据现场地面情况做膨胀螺栓固定，避免设备运行时振动产生位移。从安装边界来看，仓体的进料口尺寸匹配前段破碎设备的出料溜槽宽度，

　　不需要额外做变径溜槽就能完成对接，出料口的宽度与下游皮带输送机的带宽完全适配，避免落料点偏载导致皮带跑偏，整体的外形尺寸在建模时严格控制了整体高度，既保证了有效储料容积，又不会因为仓体过高导致进料时物料落差过大产生过多粉尘，同时也降低了现场进料设备的提升高度要求，减少整线的设备投入成本。设计过程中针对散料流动的特性做了多处细节优化，比如仓体内壁的转角位置全部采用圆弧过渡，避免直角位置积料，闸板的密封结构采用柔性耐磨橡胶条，避免细颗粒碎石从闸板缝隙漏出，振动给料单元与仓体的连接位置采用减振弹簧做隔振处理，避免振动传递到仓体和支撑结构导致焊缝开裂，同时也能降低设备运行时的噪音。在实际工况应用中，这类装置不仅可以处理混凝土碎石，

　　也可适配煤炭、矿山废石、建筑垃圾再生骨料等多种散状物料的中转给料作业，只需要根据物料的粒度、磨琢性调整给料槽的衬板厚度和振动参数就能适配不同物料的处理需求，不需要对整体结构做大的改动。建模时所有的安装配合面都预留了合理的公差间隙，比如闸板与导轨的配合间隙、振动单元与仓体的连接间隙、支撑腿的安装孔位公差，都完全符合机械加工与现场安装的实际要求，结构件的板材厚度选型也根据储料容积和物料密度做了刚度校核，满仓负载下仓壁的变形量控制在允许范围内，不会因为长期负载出现仓体变形的问题。顶部的操作手柄位置设计在人员站立可及的高度，现场操作人员不需要登高就能完成闸板的开闭操作，符合现场作业的安全规范，给料单元的检修位置预留了足够的操作空间，维护人员可以很方便地完成振动电机的检修、润滑和参数调整作业，不需要拆除周边的其他附属结构。
