AWWA C207等级B法兰盘参数化结构

　　在市政供水、长距离输水干线、工业循环水系统的管路布设场景中，法兰是实现管段之间、管段与阀件/泵体/计量设备之间刚性密封连接的核心承压部件，这类AWWA C207体系下的B等级法兰，主要适配公称压力等级较低、大口径输水工况的连接需求，区别于高压化工场景用的对焊法兰，这类法兰的密封面形式、螺栓孔排布逻辑都围绕低压大口径管路的安装便捷性、密封可靠性做了针对性优化。从结构设计逻辑来看，该法兰采用板式平焊的结构形式，法兰盘本体为圆盘状结构，中心开设与对接管道外径匹配的通孔，管道插入法兰内孔后通过内外侧角焊缝实现与法兰的刚性连接，相比带颈法兰，板式结构的加工工序更简单，材料利用率更高，适配低压输水场景的成本控制需求。

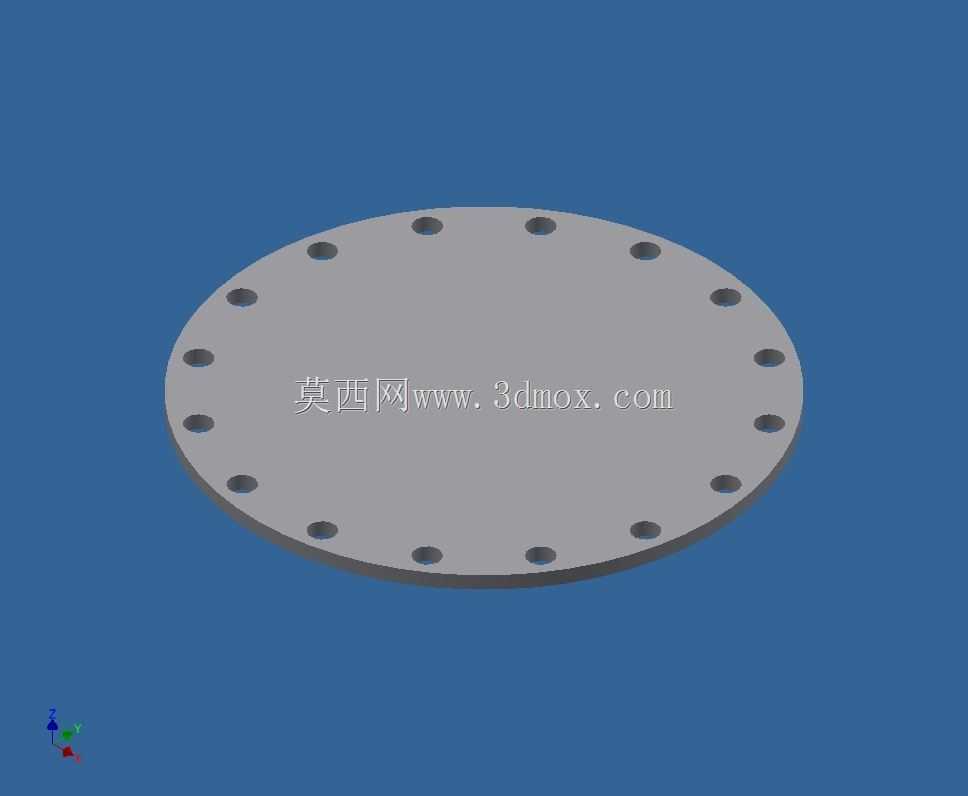

　　法兰盘沿圆周方向均匀排布螺栓通孔，所有孔位的中心圆直径、孔的直径、孔的数量都严格对应AWWA C207标准中B等级对应公称通径的参数要求，相邻螺栓孔的角度偏差控制在标准允许的范围内，避免现场安装时出现螺栓无法穿入、对接错位的问题，螺栓孔采用通孔设计，配套六角头螺栓与螺母实现两片法兰的压紧连接，两片法兰之间夹装适配的密封垫片，通过螺栓预紧力挤压垫片实现管路的静密封，防止输送介质在连接位置泄漏。从安装边界来看，法兰盘的外径尺寸决定了安装时需要预留的径向操作空间，现场布设管路支墩时，需要在法兰连接位置预留足够的扳手操作空间，满足螺栓预紧时的操作需求；法兰盘的厚度经过承压校核，在对应等级的工作压力下，

　　不会出现法兰盘翘曲变形导致密封失效的问题，密封面的平面度加工要求满足低压输水场景的密封需求，不需要额外加工凸凹面或者榫槽结构，降低加工成本的同时，配套普通橡胶垫片即可实现可靠密封。这类参数化的法兰模型，在做管路三维布设时，可以直接通过参数调整适配不同公称通径的设计需求，不需要重复建模，大幅提升长距离输水管线、厂区循环水管网的三维设计效率。在实际工程应用中，这类法兰常和蝶阀、闸阀、输水管道、弯头、三通等管路配件配套使用，在水厂出水干线、市政供水主管道、工业企业循环冷却水系统、污水处理厂的工艺管路中都有大量应用，安装时需要注意法兰端面与管道轴线的垂直度偏差控制，避免两片法兰对接时出现偏角，导致螺栓预紧力不均匀，

　　长期运行后出现局部泄漏的问题；螺栓预紧时需要按照对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免法兰盘局部受力过大出现变形。从建模逻辑来看，该模型采用iPart参数化设计思路，将法兰的公称通径、螺栓孔数量、螺栓孔中心圆直径、法兰外径、法兰厚度、内孔直径等核心尺寸都设置为可驱动参数，在不同的设计项目中，只需要修改对应参数就可以快速生成对应规格的法兰模型，不需要从零开始绘制草图、拉伸、阵列特征，能够大幅减少三维设计过程中的重复劳动，也能避免手动建模时出现的尺寸错误、孔位排布偏差等问题，保证模型尺寸完全符合标准要求，直接可以用于后续的工程出图、材料统计、施工模拟等环节。在管路系统的应力分析环节，这类标准法兰的模型可以直接导入CAE分析软件，配合管道、螺栓、垫片的模型，完成连接位置的应力分布校核，验证在工作压力、水锤冲击、管路热胀冷缩等工况下，法兰本体的应力是否在材料许用应力范围内，螺栓的预紧力是否满足密封要求，提前预判设计中可能存在的失效风险，优化管路支吊架的布设位置，减少现场运行时的故障概率。
