往复式动力设备用十字头组件结构设计

　　在往复式发动机、往复式压缩机这类依靠活塞直线往复运动完成做功或介质压缩的设备中，十字头是连接活塞与连杆的核心中间传动部件，其结构设计合理性直接决定整机运行稳定性与核心部件使用寿命。很多刚接触动力设备结构设计的工程师容易忽略十字头的作用，误以为可以直接将活塞与连杆铰接，实际上这类设备的缸径与冲程比值普遍偏小，若取消十字头结构，连杆摆动过程中会持续对活塞产生垂直于气缸轴线的侧向作用力，不仅会加剧活塞与缸壁的偏磨，严重时还会导致活塞卡滞、连杆运动干涉，直接打断设备的正常运行节奏。

　　从实际功能实现逻辑来看，十字头最核心的作用是承接两个方向的运动传递：一方面沿气缸轴线方向做精准的直线往复运动，承接活塞传递来的轴向作用力，另一方面通过自身的铰接结构，适配连杆随曲轴转动产生的摆动角度，将直线运动与圆周运动的转换过程中产生的侧向力完全承接在十字头与机身十字头滑道的配合面上，彻底消除活塞承受的侧向载荷，让活塞仅承受轴向的气体作用力与往复惯性力，大幅降低活塞环与缸壁的磨损速率。

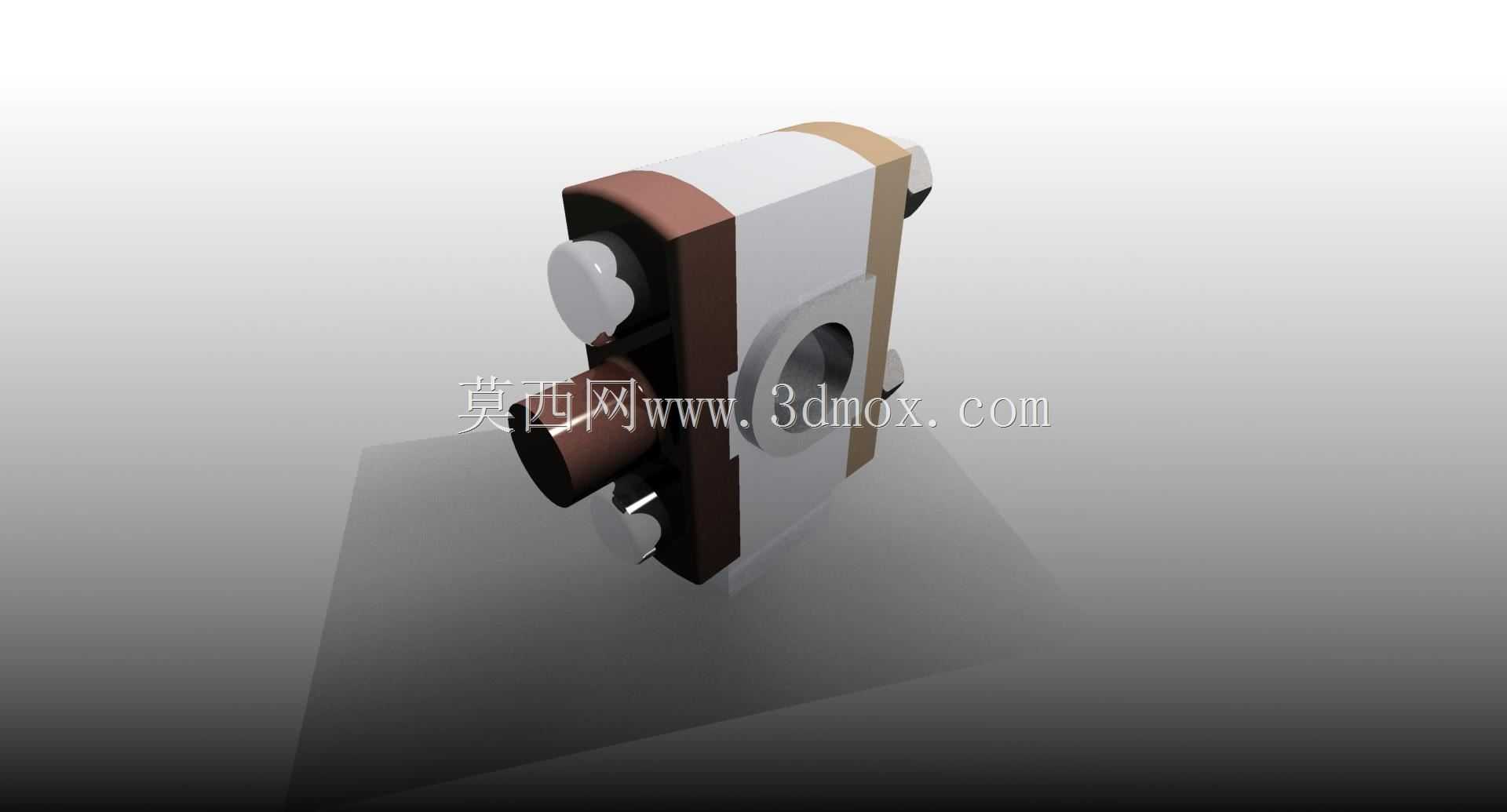

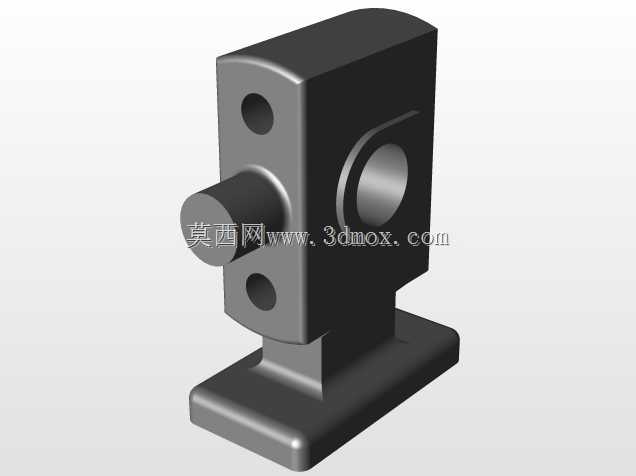

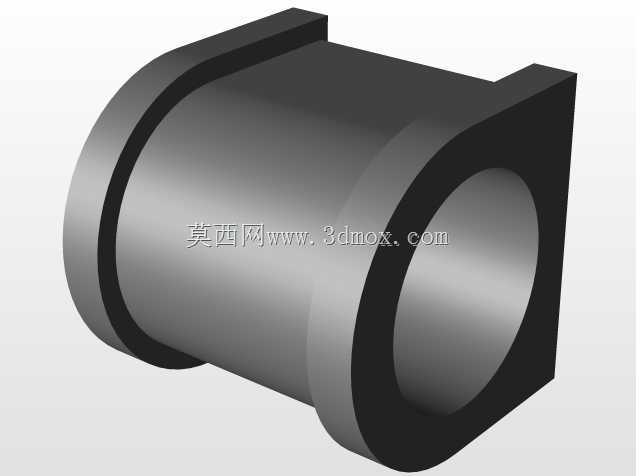

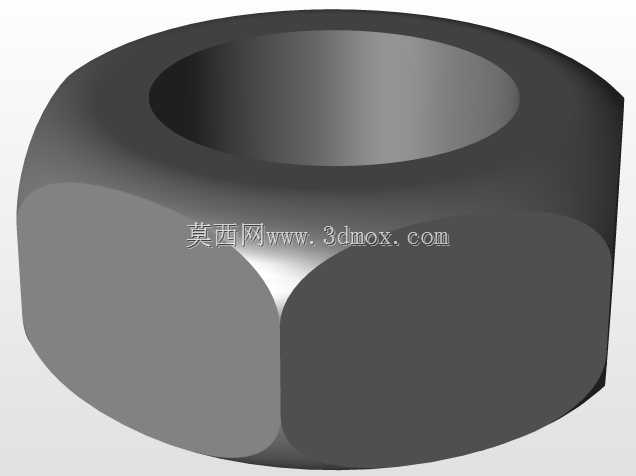

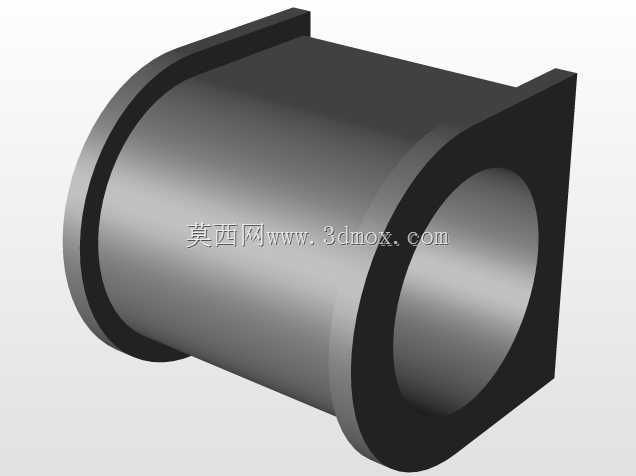

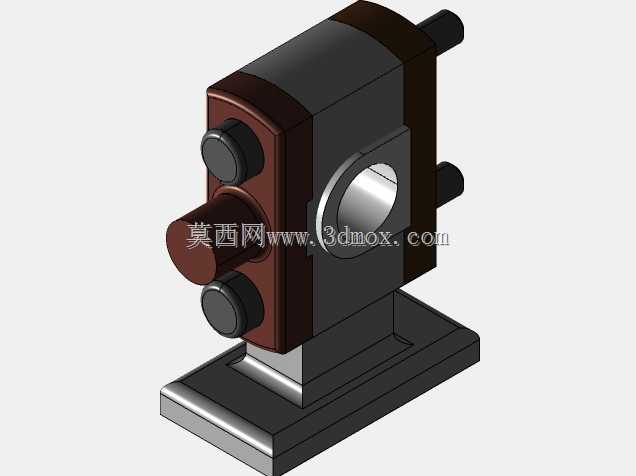

　　在结构设计层面，十字头组件通常包含十字头本体、十字头销、两侧滑板、连接紧固结构几个核心部分。十字头本体多采用铸钢或高强度球墨铸铁材质，兼顾结构强度与耐磨性能，本体上设置有与活塞杆配合的连接端，通常采用螺纹连接+防松结构的设计，保证与活塞的同轴度，避免往复运动中出现偏载。十字头销作为铰接核心，需要承受交变的冲击载荷，通常采用渗碳淬火处理的合金钢加工，表面硬度达到HRC58-62，配合高精度的衬套结构，降低铰接部位的转动磨损。两侧的滑板是与十字头滑道直接配合的部位，其配合面的平面度、表面粗糙度都有严格要求，通常会在滑板表面浇注巴氏合金层，利用巴氏合金的减摩特性，降低滑道配合面的摩擦损耗，同时在滑板上设置润滑油道，让压力润滑油能够持续进入配合面形成稳定油膜，避免干摩擦出现。

　　设计过程中需要重点把控几个核心尺寸边界：首先是十字头的轴向总长度，这个尺寸必须与设备的冲程长度严格匹配，要保证十字头在整个往复行程的两个极限位置，都不会与十字头滑道的端面、机身内部其他结构发生碰撞，同时还要预留足够的密封件、刮油环的安装空间。其次是十字头滑板的配合直径与配合间隙，间隙过大会导致十字头运行过程中出现横向敲击，引发设备振动与噪音，间隙过小则会出现热胀卡滞的问题，通常需要根据设备的运行温度、材质线膨胀系数、润滑油膜厚度来计算合理的配合间隙，一般控制在滑道直径的千分之0.5到千分之一之间。另外十字头销的直径与铰接跨距也需要经过强度校核，要能够承受最大燃烧压力或压缩介质压力下的剪切力与弯曲应力，避免运行过程中出现销断裂的恶性故障。

　　从安装适配的角度来看，十字头组件装入机身滑道后，需要先调整滑板与滑道的同轴度，保证十字头往复运动全程无卡滞，再连接活塞杆与连杆，安装完成后需要盘车检测整个运动过程的阻力是否均匀，活塞与缸壁的间隙是否均匀，避免出现偏载。在实际运维场景中，十字头的磨损状态也是设备大修的核心检测项之一，需要定期检测滑板的巴氏合金层磨损量、十字头销与衬套的配合间隙，当磨损量超过设计阈值时及时更换或修复，避免故障扩大影响整机运行。这类十字头结构除了应用在传统的内燃机、往复式压缩机上，在高压柱塞泵、往复式计量泵等需要直线往复运动转换的设备上也有广泛应用，不同应用场景下的十字头会根据载荷大小、冲程长度、运行速度调整具体结构尺寸，但核心的功能逻辑与设计思路是一致的，都是通过中间导向结构实现侧向力的承接，隔离活塞与连杆的运动干涉，保证直线往复运动的精度与稳定性。
