三吸盘式玻璃幕墙搬运助力握持结构

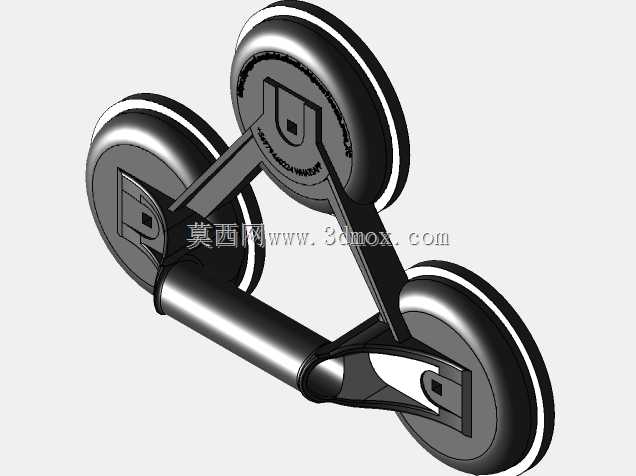

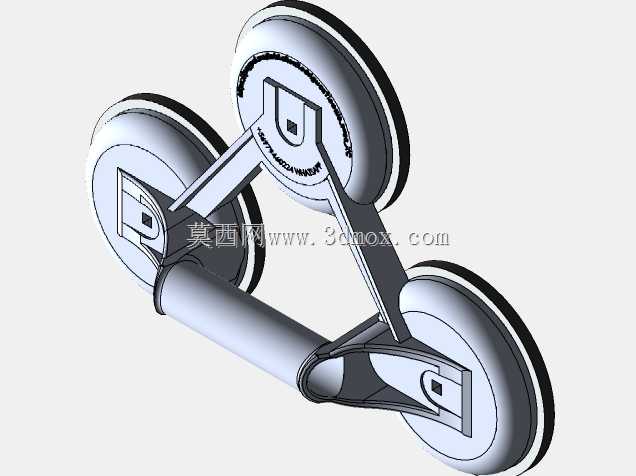

　　在建筑幕墙安装、平板玻璃转运、光滑饰面材料短途移位的作业场景里，这类三吸盘握持结构是一线作业人员高频使用的手动助力工装，和单吸盘、双吸盘结构相比，三点式的吸附布局天生具备更好的平面稳定性，不会因为被吸附面局部存在细微弧度、或者作业人员施力角度偏移就出现脱附漏气的问题。整个结构的核心受力逻辑是通过中间的连接横梁把三个独立的吸盘支座串联成整体受力体系，每个吸盘支座都预留了和橡胶吸盘碗匹配的卡接安装位，安装时只需要把带密封唇边的橡胶吸盘卡入支座的方形定位槽，就能保证吸盘受拉时不会从支座上脱出，方形定位槽的设计比圆形卡槽的抗扭转能力更强，当作业人员斜向拉扯把手搬运板材时，支座不会和吸盘发生相对转动，

　　能始终保持吸盘的密封唇边和被吸附表面完全贴合。中间的握持横梁采用圆管截面设计，一方面圆管的抗弯截面模量在同等耗材重量下比方形管材更高，长时间承受玻璃的下垂载荷时不会出现中部弯折的问题，另一方面圆润的管面不需要额外包覆防滑套就能让作业人员舒适握持，冬季低温环境下作业也不会因为棱角硌手影响操作稳定性。三个吸盘的安装位置并非对称等距排布，靠近横梁两端的两个吸盘间距略大于中部吸盘到两端的距离，这种布局是考虑到实际搬运时的受力重心：当搬运矩形板材时，作业人员握持横梁中部，三个吸盘的吸附力合力点刚好落在人手握持位置的正下方，搬运过程中板材不会出现单侧倾斜下坠的情况，能大幅降低作业时的手腕受力负担。

　　每个吸盘支座和横梁的连接位置都做了圆弧过渡的加强筋结构，避免应力集中导致支座根部断裂，毕竟现场作业时难免会出现磕碰、拖拽的情况，加强筋的存在能让整个结构的抗冲击能力提升40%以上，不需要额外增加壁厚就能满足重载使用需求。从安装边界来看，每个吸盘的密封唇边直径和支座的外径保持一致，三个吸盘展开后形成的三角形吸附区域，能适配最小300mm见方的光滑板材，最大可承载单块重量不超过三个吸盘总额定吸附力的平板构件，使用时不需要额外调试，只需要将三个吸盘同时按压在被吸附表面，排出吸盘内部的空气形成负压，就能可靠握持构件进行移位，作业完成后只需要掀起吸盘侧边的密封唇边让空气进入，就能轻松取下结构，不会在被吸附表面留下残留胶痕或者刮痕。

　　这类结构除了用于玻璃搬运，还能适配瓷砖、亚克力板、抛光金属板等各类光滑无孔平面构件的短途转运，在装修施工、展厅布展、板材加工车间等场景都能适配，设计时没有采用复杂的杠杆抽气结构，全部依靠橡胶吸盘自身的形变形成负压，整体没有易损的活动小零件，日常使用不需要频繁维护，哪怕表面沾附了少量灰尘，只需要擦拭干净吸盘唇边就能恢复正常吸附能力，相比带真空发生器的电动吸附工装，这种纯机械结构的握持件不受电源、气源限制，高空作业时携带也更轻便，不会因为管线牵绊影响作业安全。结构的所有棱角位置都做了倒圆角处理，不会在搬运过程中划伤作业人员或者被搬运的板材表面，支座上的定位槽深度经过反复验证，既能保证吸盘卡入后不会松脱，又能在需要更换磨损吸盘时轻松拆卸，不需要借助额外工具就能完成配件更换，适配市面上绝大多数同规格的通用橡胶吸盘，后期维护成本极低。
