离心泵蜗壳及整机装配结构三维设计

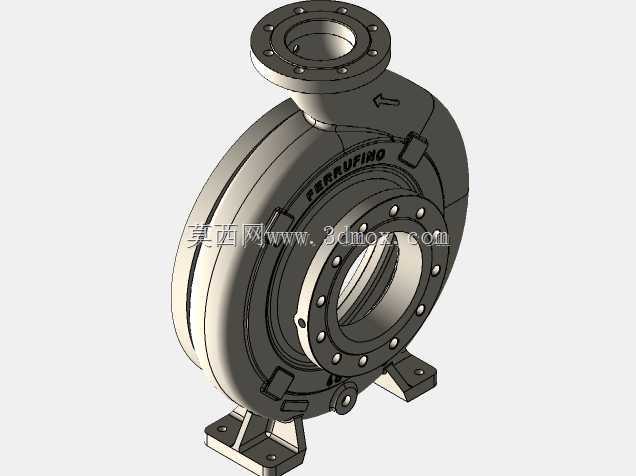

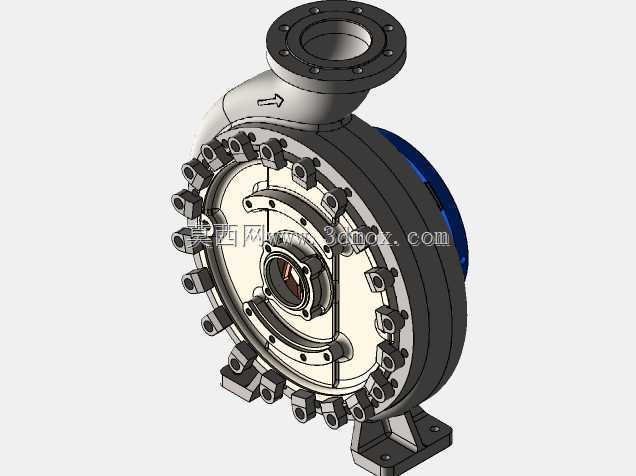

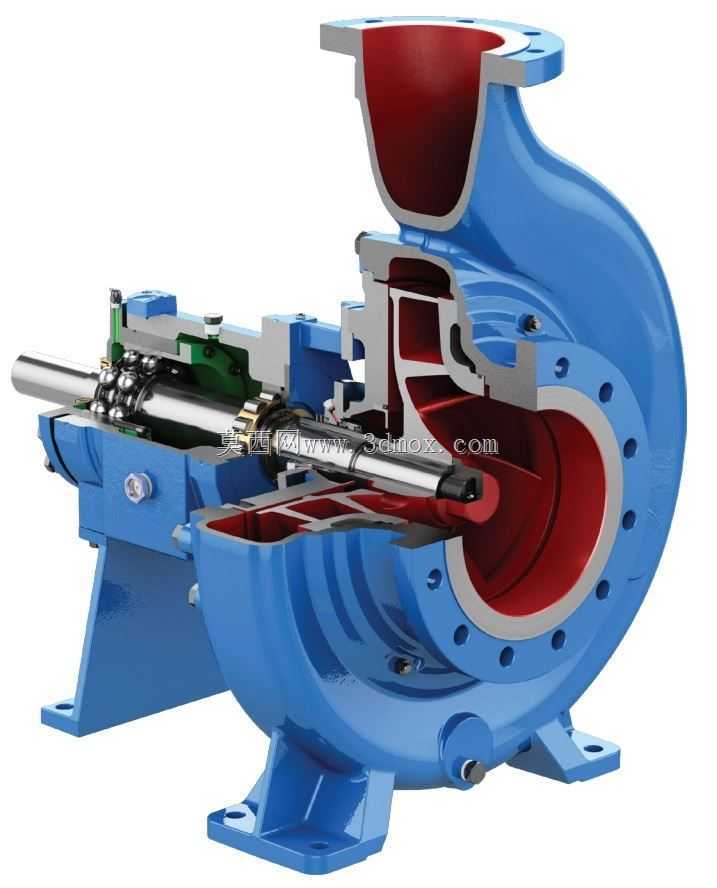

该三维模型完整还原了单级单吸离心泵的整机装配结构，核心呈现了蜗壳作为离心泵关键过流部件的形态与装配匹配关系，可广泛应用于市政供水、工业循环水输送、暖通空调水循环、农田排灌、化工介质输送等多个流体输送场景，是流体输送系统中完成动能向压能转换的核心承载结构。从实际用途来看，蜗壳的核心作用是收集叶轮甩出的高速流体，通过流道截面的渐变设计将流体的部分动能平稳转换为压力能，同时消除流体的周向旋流，降低水力损失，引导流体均匀进入出口管路，其流道设计的合理性直接决定整泵的运行效率、振动噪声水平与运行稳定性。从功能特性来看，该模型还原的蜗壳采用螺旋形压水室结构，内壁流道做了顺滑过渡处理，可有效避免流道内的涡流与脱流现象，蜗壳与泵盖、叶轮、密封组件的配合面均设计了精准的止口定位结构，可保证装配同轴度，降低运行过程中的径向跳动；蜗壳底部设置的放水螺孔结构，可在设备停机检修时排空腔体内残留介质，避免冬季冻裂或介质沉积结垢；进出口法兰采用标准管路连接尺寸，可直接匹配对应通径的工业管路，安装时无需额外加工转接结构。从设计思路来看，该结构在建模时充分考虑了水力性能与结构强度的平衡，蜗壳壁厚根据不同位置的承压需求做了差异化设计，高压区域壁厚适当提升以满足耐压要求，低压区域在保证强度的前提下适当缩减壁厚以降低整机重量；流道型线严格按照水力设计的速度矩守恒原则推导生成，保证各截面流速均匀变化，减少水力冲击损失；同时建模时预留了密封件、轴承组件、轴套等易损件的安装空间，方便后续运维过程中的零件更换。从外形尺寸与安装边界来看，该泵采用底脚式安装结构，底部安装脚的螺栓孔间距、孔径均匹配常用离心泵的安装尺寸标准，可直接替换同参数规格的老旧泵体，无需对现有安装基础做改造；整机轴向尺寸紧凑，进出口的中心高、法兰螺栓孔分布圆直径均符合行业通用规范，现场管路对接时可直接匹配标准紧固件；转子组件的轴向窜动间隙在装配结构中做了明确的限位设计，可保证叶轮与蜗壳流道的对中精度，避免运行过程中叶轮与蜗壳发生摩擦碰撞。
