矿用带式输送机纠偏托辊组装置

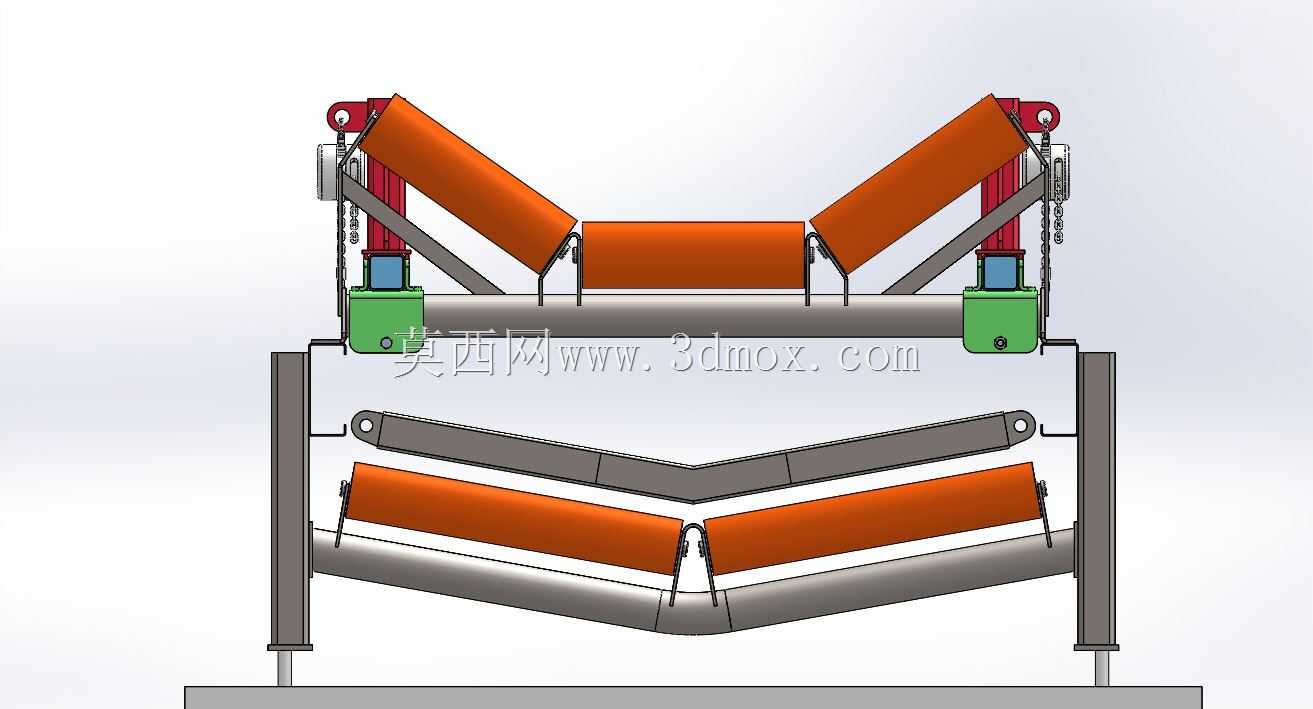

该装置主要应用于煤矿井下带式输送作业场景，同时也可适配冶金、港口、火电等行业的散料长距离带式输送线路，核心作用是解决输送皮带运行过程中出现的跑偏问题，避免因皮带跑偏引发的撒料、皮带边缘磨损、皮带撕裂甚至设备停机等故障，保障散料输送过程的连续稳定。在实际生产场景中，长距离输送皮带受物料偏载、托辊安装误差、皮带自身张紧度不均、巷道或机架沉降变形等多重因素影响，极易出现运行轨迹偏移的问题，传统固定托辊组无法主动对跑偏的皮带进行校正，需要人工停机调整，不仅作业效率低下，还存在一定的现场作业安全隐患，该纠偏托辊组正是针对这类现场痛点设计的专用配套装置。从功能特性来看，该装置采用多组倾斜布置的槽型托辊作为皮带承载基础，匹配集成的偏转检测与联动校正结构，当皮带出现向一侧偏移的趋势时，皮带边缘会触碰到侧方的检测立辊，带动整套托辊架绕中心回转支点产生对应角度的偏转，利用托辊与皮带运行方向的夹角产生的横向推力，将偏移的皮带逐步推回正常运行轨迹，整个校正过程无需额外动力源，完全依靠皮带运行的摩擦力驱动校正动作，结构可靠性高，日常维护量极低。设计过程中充分考虑了矿用场景的恶劣工况，整体机架采用型钢焊接成型，结构刚性充足，可承受大密度散料的长期冲击载荷，托辊表面采用耐磨材质包裹，适配煤矿高粉尘、高湿度的作业环境，转动部位采用密封式轴承结构，可有效阻挡粉尘与水汽侵入，延长部件使用寿命。安装边界方面，该装置可直接替换原有输送线路上的普通槽型托辊组，无需对原有输送机机架进行大规模改造，安装尺寸匹配通用带式输送机的托辊安装间距，机架底部预留的固定孔位可适配不同规格的输送机纵梁安装，整体宽度适配对应带宽的输送皮带，安装时只需保证装置中心与输送机中心线重合，调整好托辊初始水平度即可投入使用，适配带宽覆盖煤矿常用的中型、重型带式输送机规格，可根据不同输送线路的带宽、运量参数调整托辊的倾斜角度与整体架体尺寸，满足不同场景的安装使用需求。
