管线抱箍式导轨固定夹持安装组件

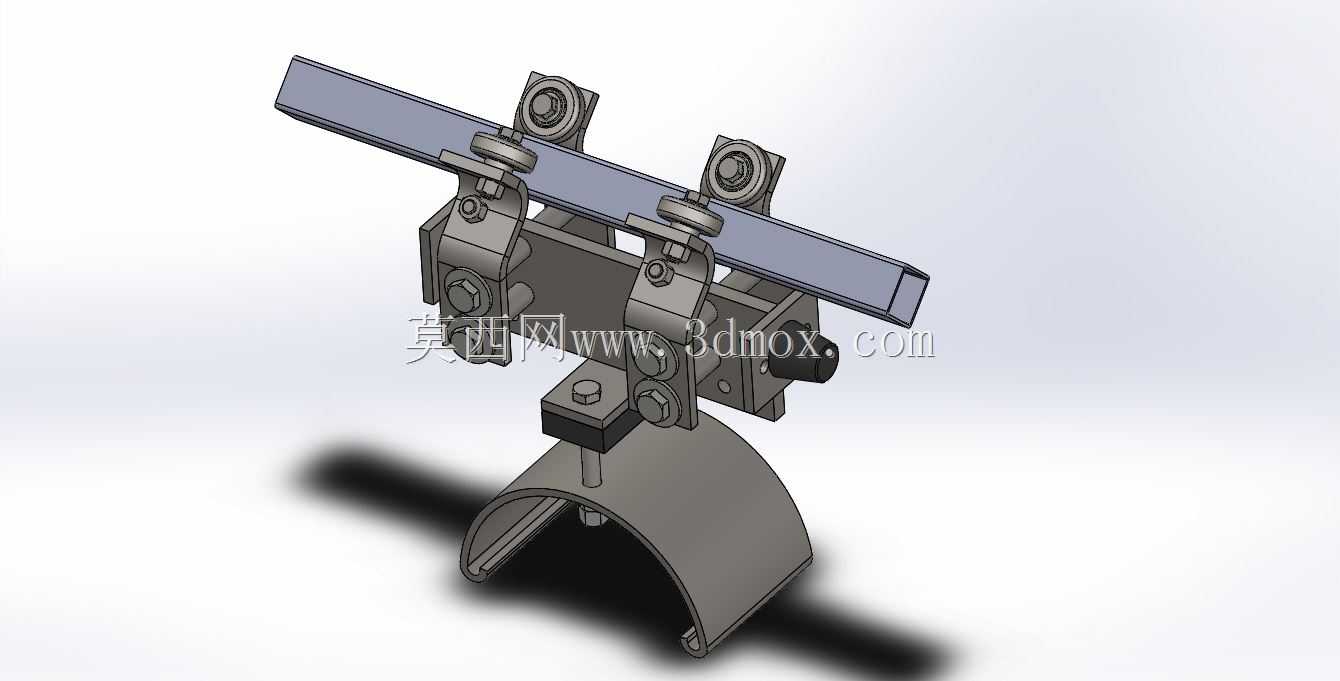

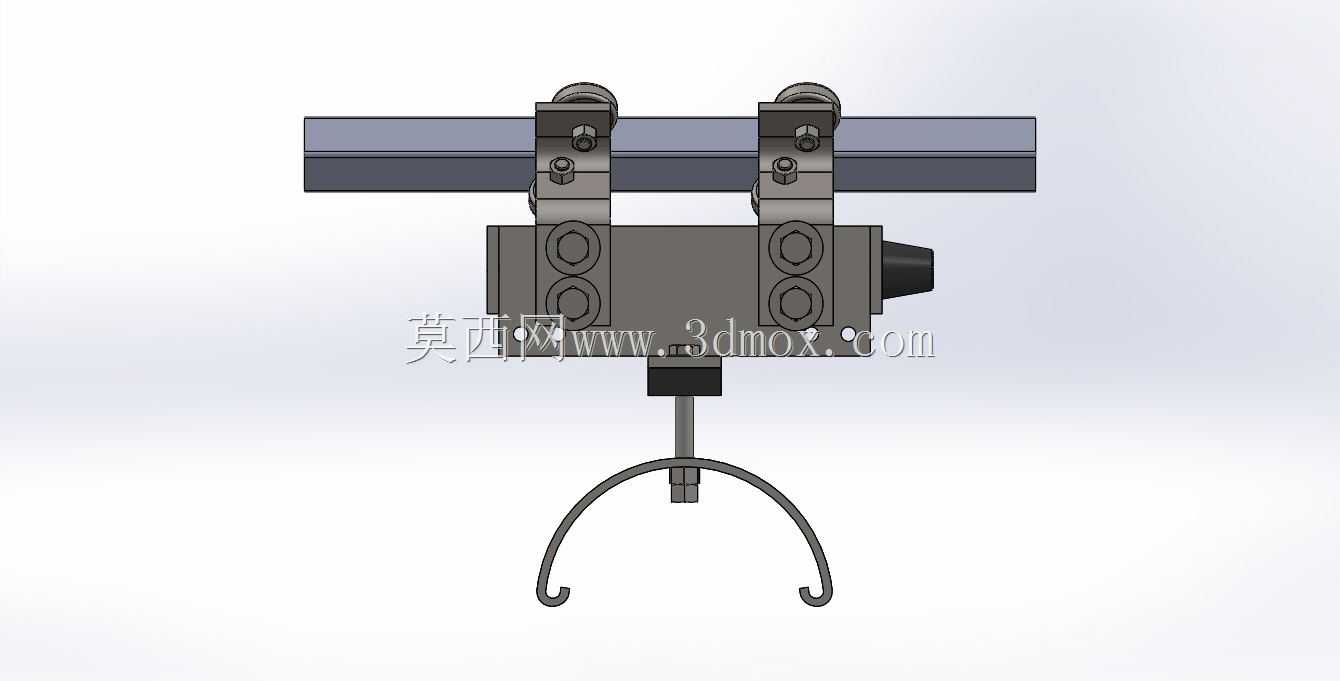

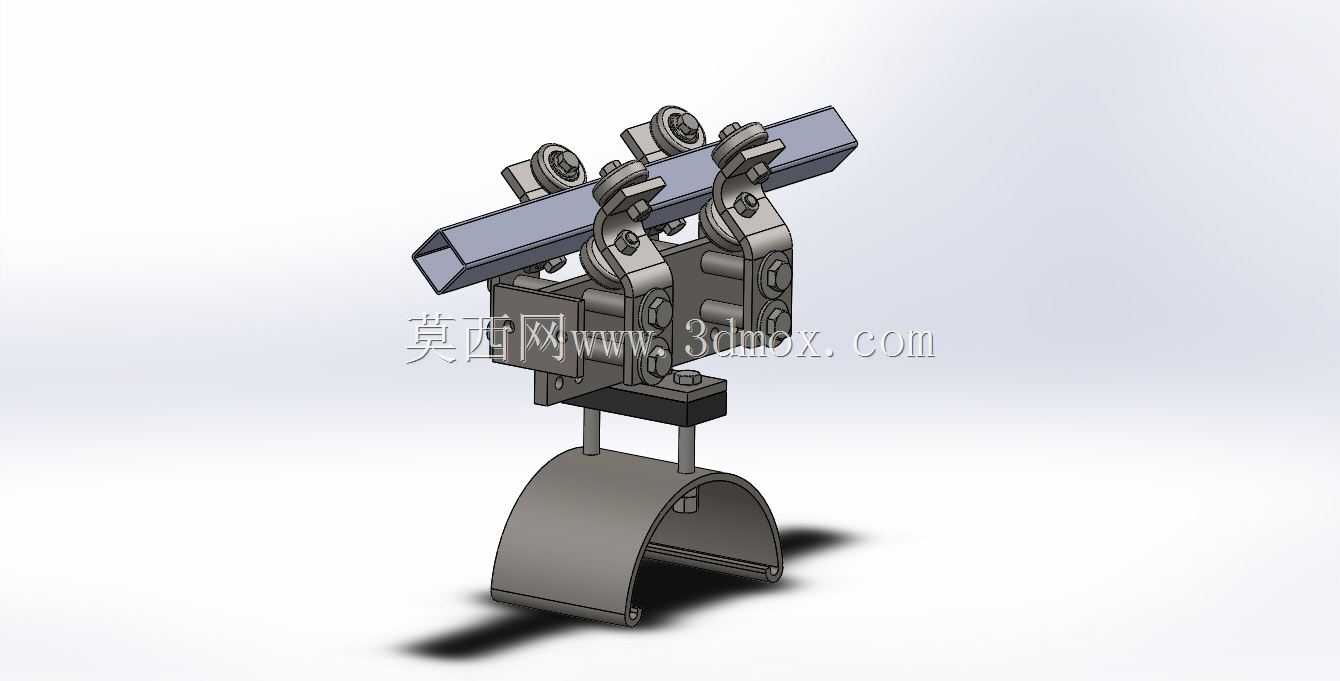

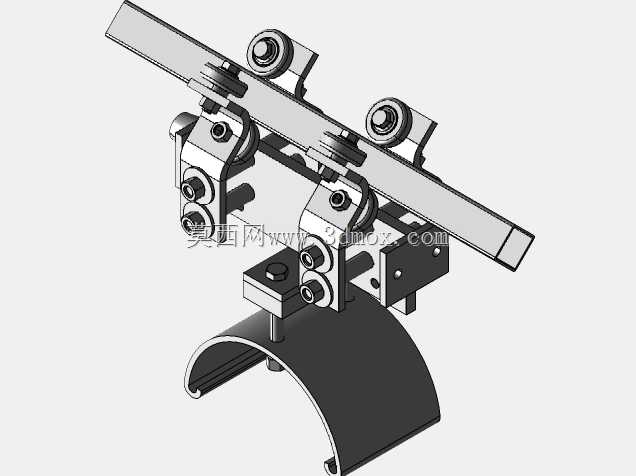

　　这套夹持安装组件主要面向工业现场的管线、轻型导轨的架空布设场景，在自动化生产线布线、厂房动力管线架设、设备旁辅助导轨安装的工况中都能适配，核心作用是将矩形截面的导轨或型材稳定固定在圆柱状管线、杆状基座上，替代传统焊接固定的方式，省去现场焊接的动火作业流程，也方便后期的位置调整与部件拆装。从结构设计来看，组件下半部分是开口式抱箍结构，抱箍的圆弧内径适配常规圆柱基座的外径范围，抱箍两端带安装耳孔，穿装螺栓后可以收紧抱紧圆柱基座，抱箍顶部通过一块方形连接块与上方的夹持座相连，连接块与抱箍之间预留了高度调节余量，可通过中间的螺柱调整整体安装高度，适配不同的安装间隙要求。上方的夹持座采用双侧对称夹爪结构，每侧夹爪都通过铰接螺栓与底座连接，

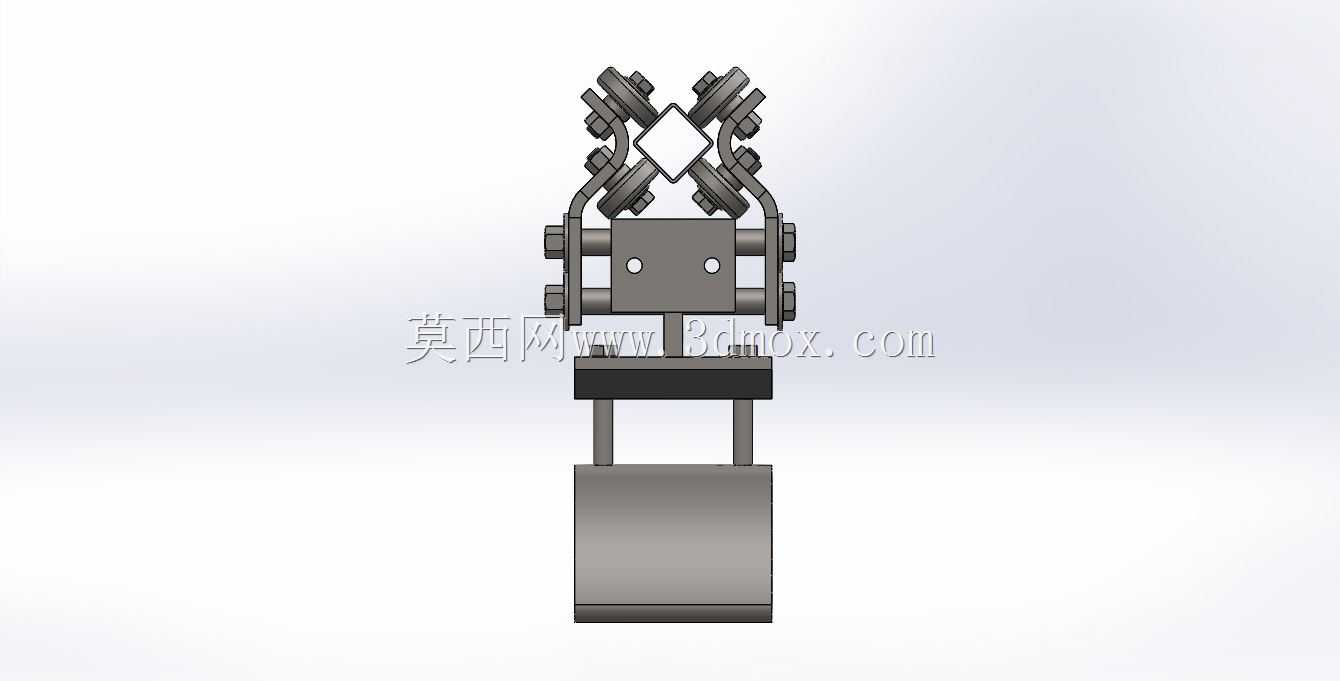

　　夹爪的夹持面做了与矩形导轨侧边匹配的直角型卡口，夹爪顶部带锁紧螺栓，拧紧后可以将矩形导轨牢牢压在夹持座的支撑面上，不会出现横向窜动或竖向滑脱的问题。设计时特意将夹爪的铰接点设置在夹持座中下部，锁紧时夹爪会以铰接点为圆心转动，卡口面完全贴合导轨侧边，受力均匀不会出现单点应力集中压伤导轨表面的情况，同时每侧夹爪都配套了防松垫片，在设备运行有持续振动的工况下，也能避免螺栓松动导致的夹持失效。安装边界方面，这套组件适配的矩形导轨宽度覆盖常规工业轻型铝型材、导轨的常用尺寸，下方抱箍适配的圆柱基座直径覆盖常规穿线钢管、设备支撑杆的通用规格，整体安装完成后，从抱箍最底端到导轨支撑面的高度可在一定范围内调节，横向占用空间小，

　　不会和周边布设的其他管线、部件产生干涉。实际使用时，不需要对导轨或基座做额外的打孔、焊接加工，先将下半部分抱箍卡在圆柱基座的预设位置，初步拧紧抱箍螺栓调整好整体朝向，再将矩形导轨放置在上方夹持座的支撑面上，扣合两侧夹爪卡紧导轨侧边，最后依次拧紧夹爪顶部的锁紧螺栓和抱箍的收紧螺栓即可完成安装，后期如果需要调整导轨的轴向位置或者整体安装高度，只需要松开对应位置的螺栓，调整到位后重新拧紧即可，维护调整的效率远高于传统的永久固定方式。在结构强度设计上，所有受力部件都做了对应的加厚处理，抱箍的圆弧部分做了卷边加强，避免收紧时出现变形张开的问题，夹持座的底座部分设置了加强筋，承接导轨传递的竖向载荷时不会出现弯折变形，

　　夹爪的卡口位置做了防滑纹路处理，即使导轨表面沾有少量油污、灰尘，也能提供足够的夹持摩擦力，不会出现导轨滑移的问题。这套组件可以单独使用，也可以多套组合沿导轨长度方向间隔布设，支撑更长距离的导轨架设，在自动化设备的传感器安装导轨布设、厂房压缩空气管路旁的走线导轨固定、户外管线架的辅助导轨安装等场景中，都能稳定发挥作用，适配大部分常规轻型载荷的导轨安装需求，不需要针对特定场景做额外的结构修改，通用性较强。
