双轮吊挂式张紧调节滑轮组件结构设计

　　这套双轮吊挂式张紧调节滑轮组件，主要面向轻型物料输送线、悬挂吊轨系统、柔性传动机构的张紧与导向需求设计，在实际产线布局中，这类组件常被安装在工字钢轨道或者C型吊轨下方，既承担沿轨道的滚动导向功能，又能通过下部的调节结构实现配套传动件的张紧力调整，避免传动带、牵引绳长期运行后松弛打滑、跑偏的问题。

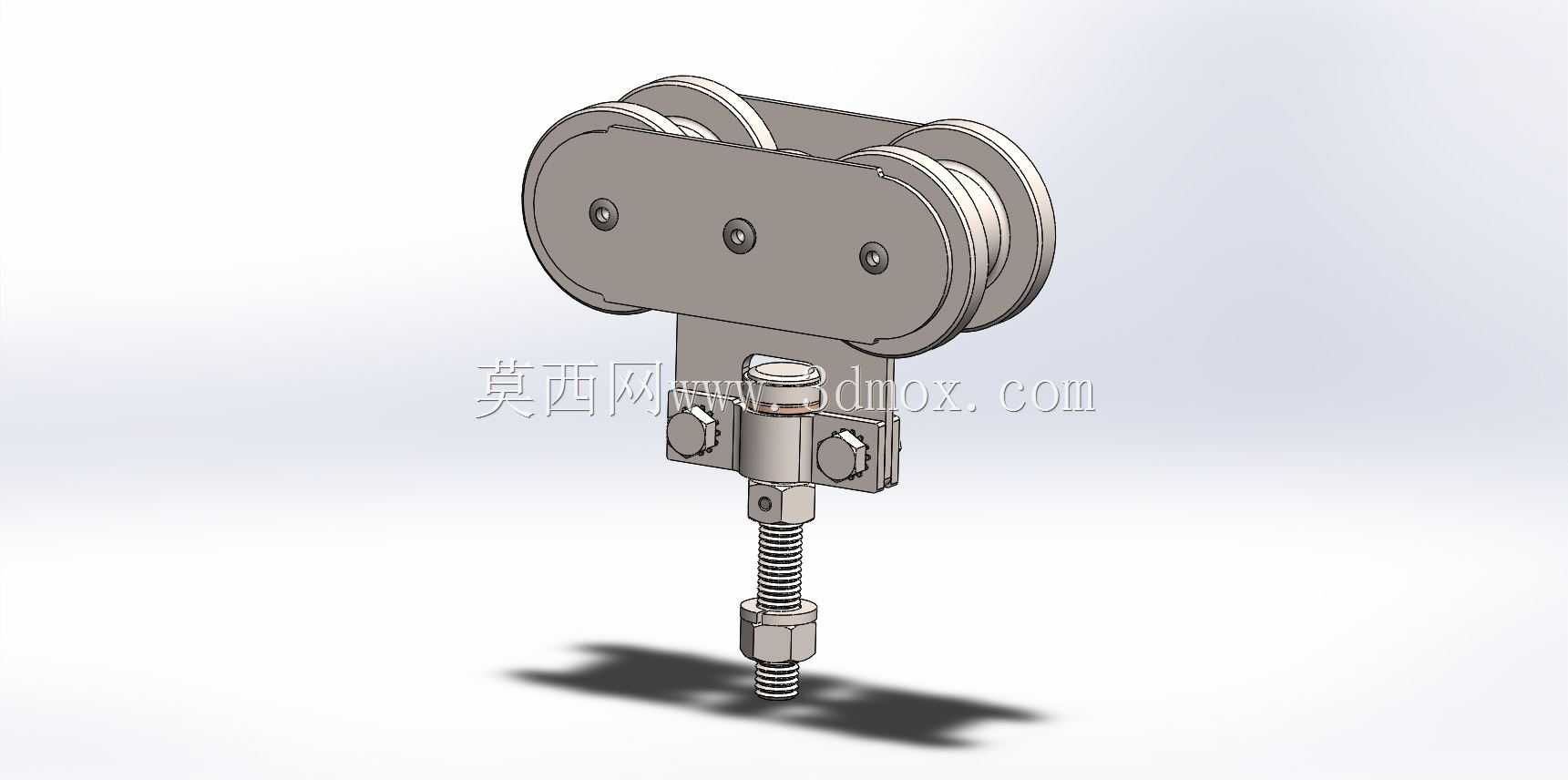

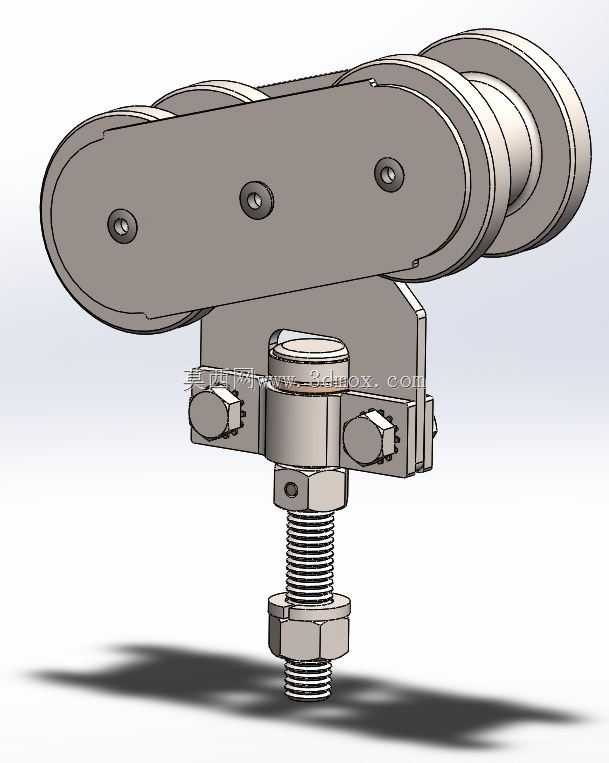

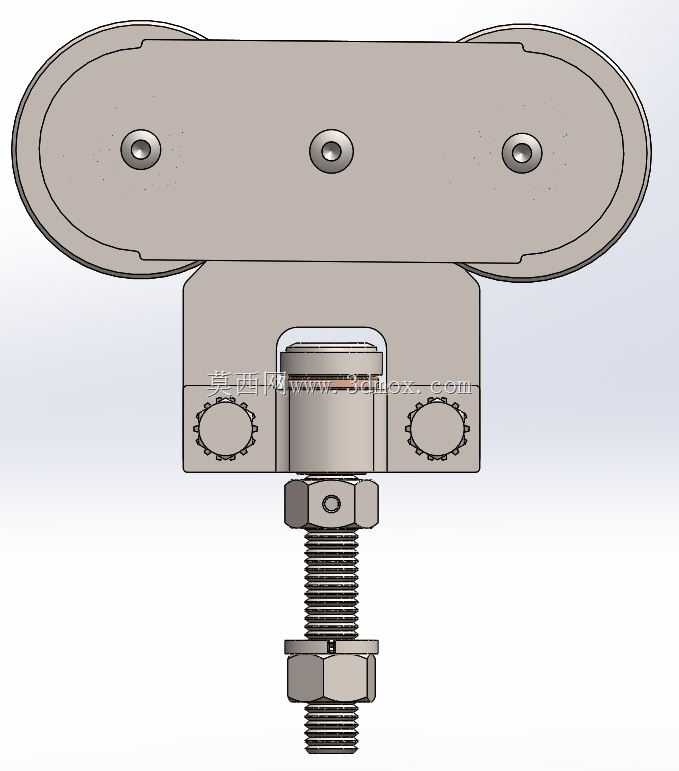

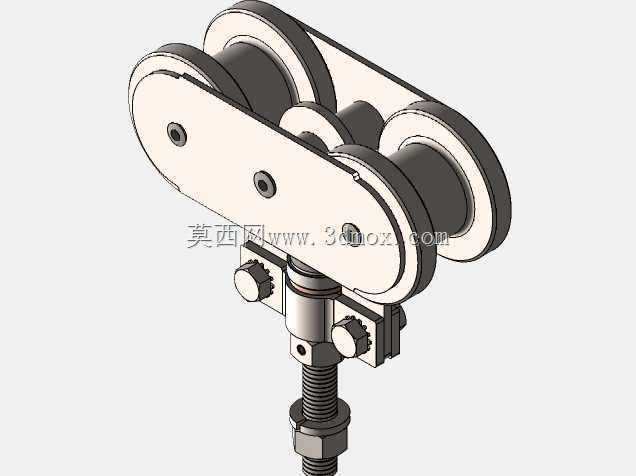

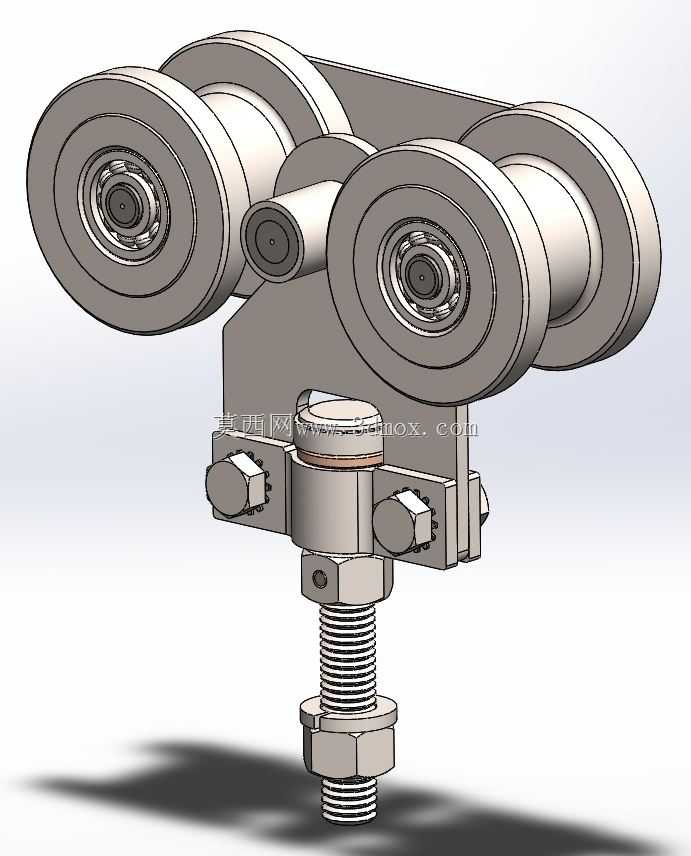

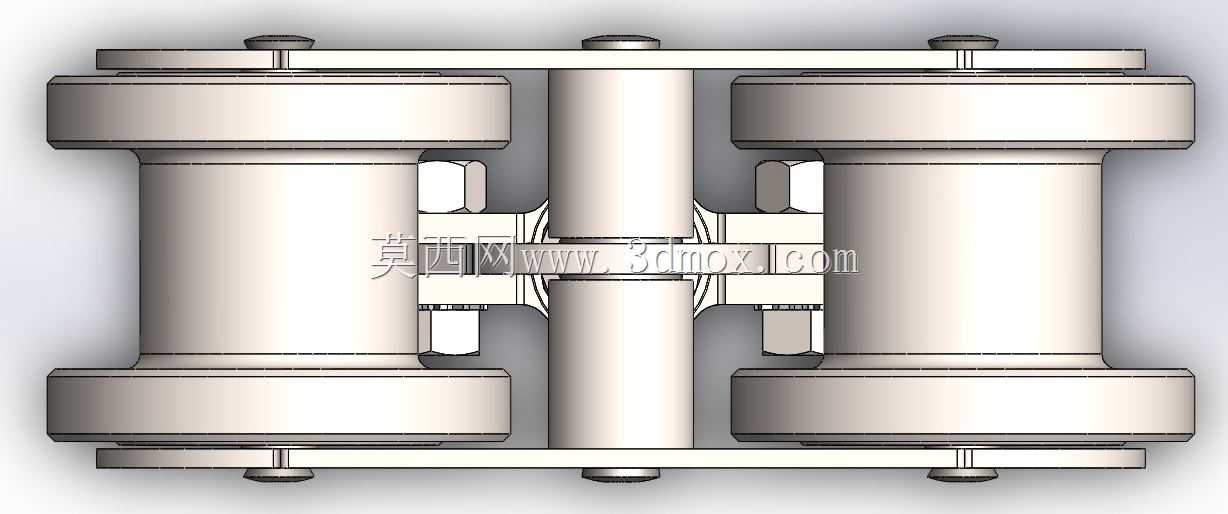

　　从结构设计逻辑来看，上部的两组平行布置的带槽滚轮，轮槽弧度匹配常用的圆轨或者吊轨接触面，滚轮通过内嵌的轴承与中心销轴连接到上部安装基板，三个均布的沉头固定螺钉将基板与滚轮安装座牢牢锁紧，保证滚轮滚动时不会出现轴向窜动，同时基板的厚度经过受力校核，能够承受额定载荷下的弯矩，不会出现长期受力变形的情况。两组滚轮的间距经过优化，既保证沿轨道运行时的稳定性，避免过卡或者晃动，又不会因为间距过大导致转弯半径受限，适配多数车间内的弧形吊轨布局需求。

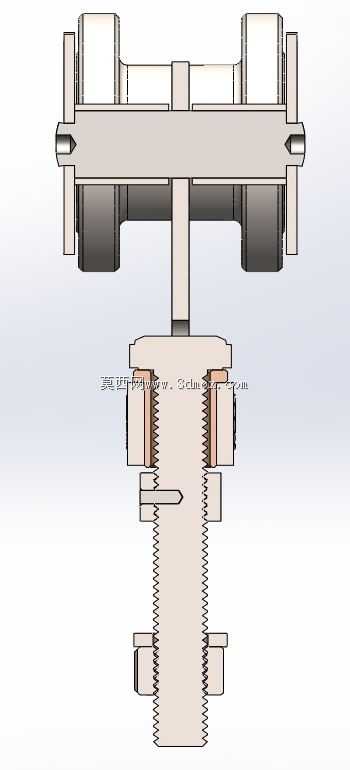

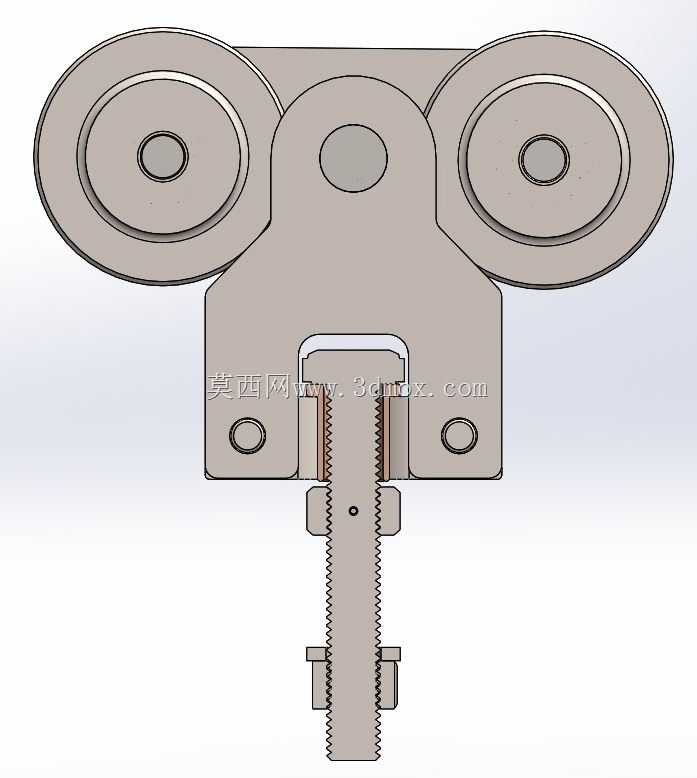

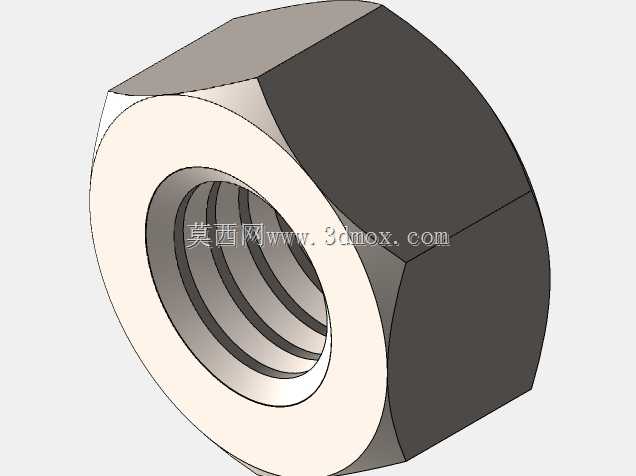

　　中部的连接座采用分体式锁紧结构，两个对称布置的锁紧螺栓可以将调节螺杆的上部位置牢牢固定在连接座的安装槽内，当需要调整张紧行程时，松开锁紧螺栓，转动下部的调节螺母就能改变螺杆的伸出长度，调整到位后重新锁紧螺栓即可固定位置，这种结构相比一体式焊接结构，调整范围更大，同时维护时不需要拆解整个上部滚轮组，只需要松开锁紧件就能更换下部的连接配件，现场维护效率更高。下部的螺杆采用标准粗牙螺纹，螺距选择兼顾了调节精度与调节速度，不会因为螺距过小导致张紧调整耗时过长，也不会因为螺距过大出现微调困难的问题，螺杆末端的双螺母结构可以实现锁紧防松，避免设备运行过程中因为振动导致螺纹松动、张紧力失效。

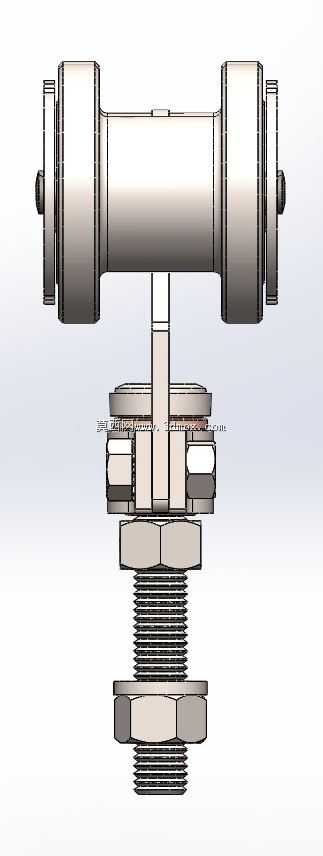

　　在安装边界方面，上部滚轮组的总宽度控制在常规吊轨的安装间隙范围内，安装时只需要将滚轮卡入对应轨道，不需要额外拆解滚轮结构就能完成上架安装；下部螺杆的伸出长度范围覆盖了常规张紧行程需求，安装时需要预留足够的下部空间，保证螺杆调整到最大伸出量时不会和下方的设备结构发生干涉。组件的整体受力路径经过优化，轨道承受的载荷通过滚轮、销轴传递到上部基板，再通过中部连接座传递到调节螺杆，最终作用到下方需要张紧或者吊挂的部件上，所有受力部位都做了圆角过渡处理，避免应力集中导致的部件断裂，长期运行的可靠性更高。

　　在实际应用场景中，这类组件除了用于悬挂输送线的张紧结构，还可以用于小型起重设备的导向滑轮组、自动化生产线的吊挂移载机构、窗帘或者幕布的重型吊挂轨道系统，相比单轮结构的吊挂滑轮，双轮结构的抗偏载能力更强，当下方吊挂的部件重心出现偏移时，两个滚轮可以均匀分担载荷，不会出现单轮受力过大导致的滚轮卡滞、轨道磨损加剧的问题。设计过程中针对滚轮的材质也做了适配性考虑，轮体采用耐磨钢材加工，表面做硬化处理，降低长期滚动运行的磨损量，内嵌的密封轴承可以阻挡车间内的粉尘、碎屑进入轴承内部，延长润滑维护周期，适合多粉尘、工况相对复杂的生产车间使用。

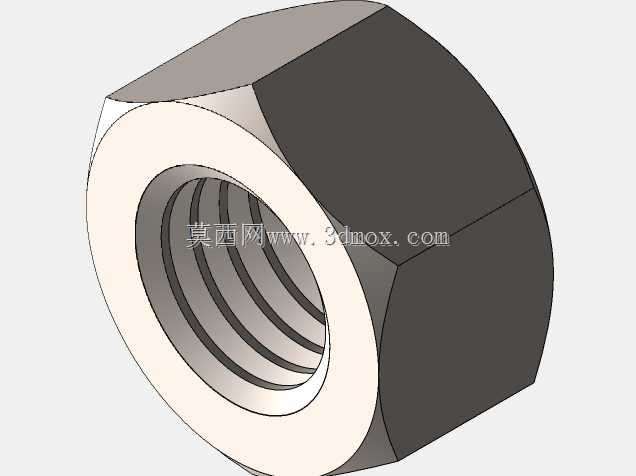

　　在细节处理上，所有外露的金属部件都做了防锈处理，避免车间内潮湿空气或者腐蚀性气体导致部件锈蚀，影响调节灵活性与结构强度；连接座与上部基板的配合面做了铣平处理，保证安装时的贴合度，不会出现安装间隙导致的组件晃动；调节螺杆的螺纹段做了润滑镀层，调整时螺母转动顺畅，不会因为锈蚀出现卡滞。整个组件的零部件多数采用标准件搭配定制机加工件的组合，加工难度低，后期更换配件时可以直接采购对应规格的标准螺栓、轴承、螺母，不需要定制特殊配件，降低了全生命周期的使用成本。
