工业用G型夹紧夹具三维结构设计

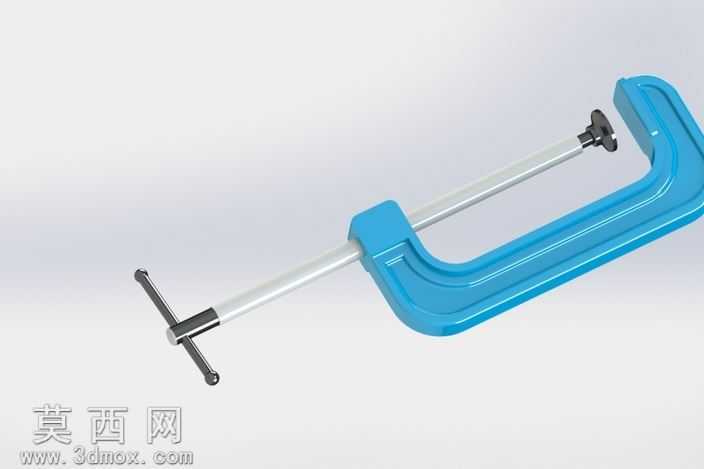

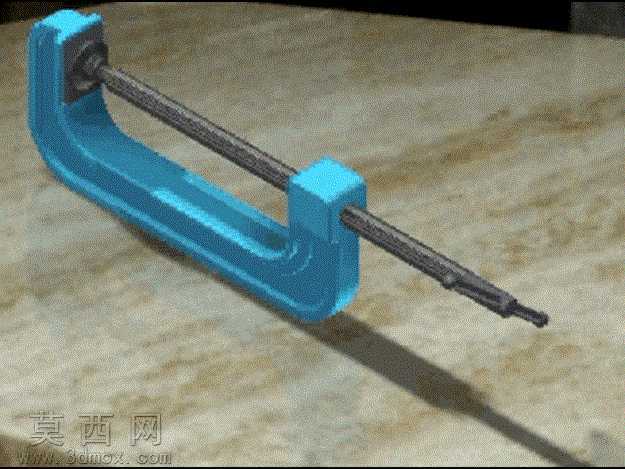

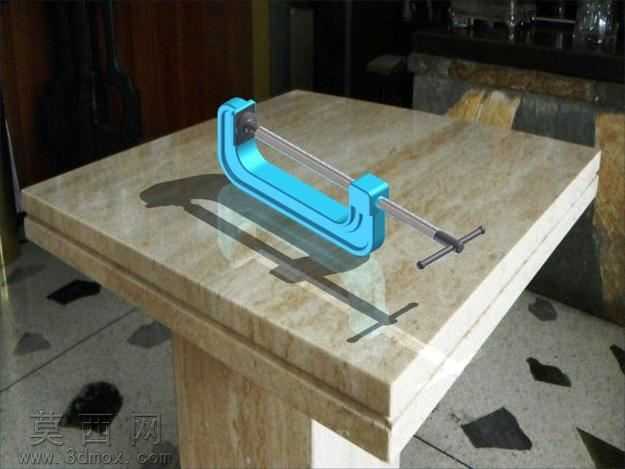

本作品为手动G型夹紧夹具的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的参数化设计思路，先完成整体功能尺寸的框架搭建，再逐一拆分各零部件进行细节建模，确保各部件装配间隙合理、运动逻辑符合实际使用需求。模型整体还原了G夹的经典C型夹身结构，夹身部分采用圆角过渡的加厚实体设计，建模时重点优化了夹身受力部位的壁厚参数，模拟实际夹持作业时的受力分布，避免应力集中导致的结构失效，渲染阶段为夹身赋予了高强度工程塑料的蓝色哑光材质，表面添加细微的磨砂质感，还原工业级工装工具的真实外观质感。传动部分包含两根金属杆件，其中横向的主传动螺杆与夹身滑动部位做了同轴度约束，建模时还原了螺杆表面的精密螺纹结构，端部的T型转动手柄采用金属镀铬材质渲染，表面添加高反光的金属质感，手柄末端做了圆润的球头处理，符合实际操作时的人机工程设计，避免转动操作时划伤手部；夹身端部的压紧端块做了可转动的装配约束，还原实际使用时可自适应贴合被夹持工件表面的功能，端块接触面做了防滑纹理的细节建模，提升夹持作业时的摩擦力，防止工件滑脱。整体装配阶段严格按照实际G夹的装配逻辑添加配合约束，确保螺杆转动时可带动活动压块平稳沿夹身开口方向往复移动，实现开口大小的调节与夹紧动作的模拟，渲染时采用柔和的工业产品打光方案，多角度呈现模型的结构细节与材质质感，所有零部件均做了实体化处理，无破面、无重叠几何体，可直接用于装配干涉检查、工程图导出、3D打印验证等后续环节，完整还原了手动G夹的机械结构与功能特性，可作为机械工装设计教学、五金工具产品结构参考的三维素材。
