大型工业车床配套专用轴承结构设计

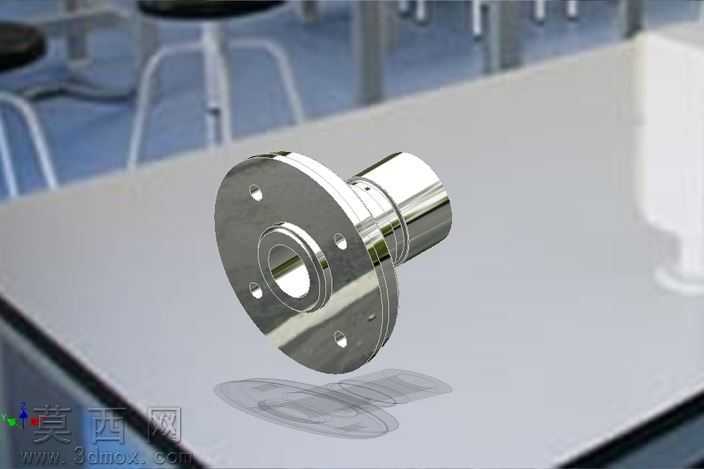

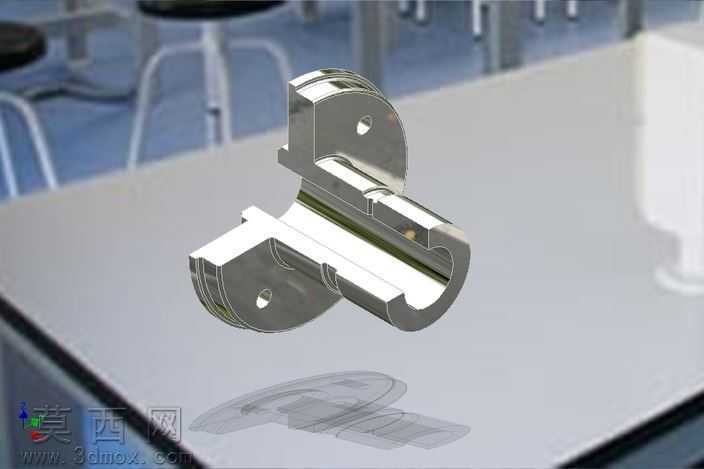

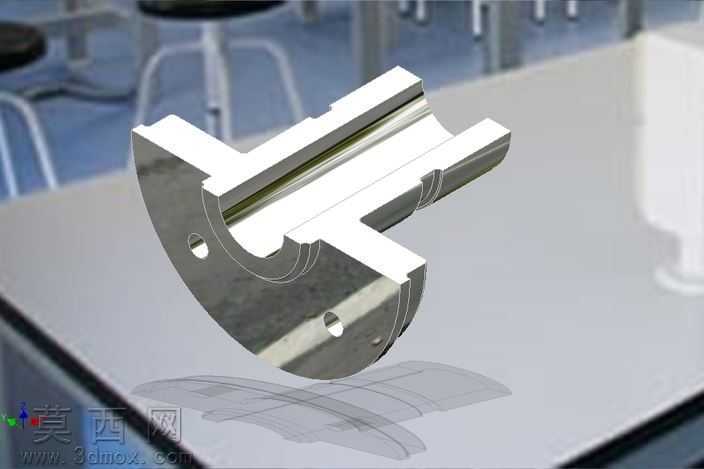

本作品为适配大型工业车床设计的专用轴承三维模型，建模阶段严格遵循机械设计标准与车床重载工况的使用需求，首先基于轴承的功能定位完成整体结构拆解，将模型划分为内圈、外圈、滚动体、保持架、密封组件、安装定位结构六大核心模块，每个模块的尺寸参数均经过严谨校核，确保与车床主轴的装配公差符合行业规范。建模过程中采用参数化设计逻辑，对轴承的关键配合面、安装孔位、倒角圆角结构进行精准绘制，完整还原了轴承的剖面结构与外部轮廓，既保证了外观尺寸与工程图纸的一致性，也清晰呈现了内部滚动体的排布方式、保持架的限位结构以及密封组件的安装位置，能够直观展示轴承的装配关系与运行原理。材质配置上根据轴承各部件的功能差异进行区分，内圈与外圈选用高碳铬轴承钢材质，渲染时突出金属淬火后的细腻质感与较高的表面光洁度，滚动体采用抛光轴承钢材质，呈现高反光的精密加工表面效果，保持架选用铜合金材质，还原其耐磨减摩的材质特性，密封组件采用丁腈橡胶材质，通过哑光质感与金属部件形成明确区分，让模型的材质层次清晰可辨。结构设计上充分考虑大型工业车床的重载、连续运转需求，加大了滚动体的直径与排布密度，提升轴承的径向承载能力，同时优化了内外圈的安装定位结构，设置了专用的定位销孔与紧固台阶，确保轴承在车床高速运转过程中不会出现移位、松动的问题，密封结构采用双重接触式密封设计，能够有效阻挡车床加工过程中产生的金属碎屑、切削液进入轴承内部，同时防止轴承内部润滑脂泄漏，延长轴承的使用寿命。设计思路围绕大型工业车床的实际使用场景展开，摒弃了普通通用轴承的轻量化设计逻辑，优先保障结构强度与运转稳定性，所有圆角、倒角、退刀槽等工艺结构均按照实际加工要求进行绘制，模型既可以用于车床主轴结构的装配模拟、干涉检查，也能够作为教学演示素材，直观展示大型重载轴承的结构特点与工作原理，为大型工业设备的传动系统设计提供可靠的参考依据。
