带减重孔结构的传动排挡齿轮零件设计

　　这类带均布减重孔的盘式齿轮，常应用在手动变速器的排挡传动链路中，作为换挡执行机构里的动力传递与转速匹配部件，承担换挡过程中不同挡位齿轮副的啮合衔接、扭矩传递作用，在乘用车手动变速箱、小型工程机械换挡机构、农用机械变速单元中都有广泛适配场景。实际设备运行中，这类齿轮需要在换挡拨叉推动下沿轴向滑动，与对应挡位的结合齿圈啮合，完成动力传输路径的切换，因此齿部精度、端面平面度、内孔与轴的配合公差，直接决定换挡过程的顺畅度，以及传动过程中的噪音水平、使用寿命。

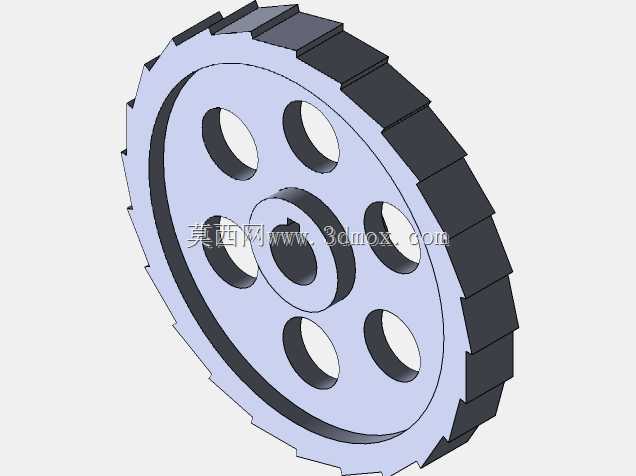

　　从设计思路来看，该齿轮采用盘式辐板结构，辐板上均匀开设六个圆形减重孔，并非单纯为了减少材料用量，核心是在保证轮齿根部抗弯强度、辐板抗扭刚度的前提下，降低齿轮自身的转动惯量——换挡过程中齿轮需要沿花键轴快速轴向移动，更小的转动惯量能减少同步器的同步负荷，缩短换挡同步时间，降低换挡操作的阻力，同时也能减轻整个变速机构的整体重量，对于对自重有严格要求的动力传输场景，这种结构能有效优化传动系统的动态响应特性。齿轮的内孔设计为台阶式结构，中心大孔用于与换挡花键轴配合，保证周向传动扭矩的同时，可实现轴向的滑动导向，台阶位置用于安装轴向定位卡簧，限制齿轮的轴向窜动量，避免换挡过程中齿轮出现过位啮合或者脱挡的问题。

　　外形尺寸与安装边界方面，这类齿轮的齿顶圆直径需要匹配对应挡位的中心距要求，齿宽根据传递的额定扭矩计算确定，保证齿面接触强度满足额定工况下的接触应力要求，避免长期运行出现齿面点蚀、胶合失效。辐板上的减重孔直径、孔中心所在的分度圆直径，都经过强度校核，确保孔边到齿根的最小距离满足抗弯截面系数要求，不会在扭矩冲击下出现辐板开裂的问题；减重孔的边缘做了倒钝处理，避免应力集中，同时减少装配过程中对操作人员的划伤风险。齿部采用渐开线齿形设计，齿向根据啮合配对齿轮的参数做对应修形，减少啮合过程中的偏载，降低传动噪音；齿端做了倒角处理，方便换挡过程中顺利进入啮合位置，避免出现打齿问题。

　　实际装配时，该齿轮内孔与花键轴采用间隙配合，配合间隙控制在合理范围内，既保证轴向滑动顺畅无卡滞，又不会因为间隙过大导致传动过程中出现冲击、异响。齿轮的两端面需要与相邻的同步环、结合齿端面保持平行，平面度公差控制在微米级，保证换挡结合时端面接触均匀，同步摩擦力矩稳定。在长期运行工况下，这类齿轮通常采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既保证齿面的耐磨性能，又能承受换挡过程中的冲击载荷，避免轮齿断裂。辐板部分不需要过高的硬度，保持一定的韧性即可，因此热处理过程中需要控制淬硬层深度，避免辐板过硬导致冲击下开裂。

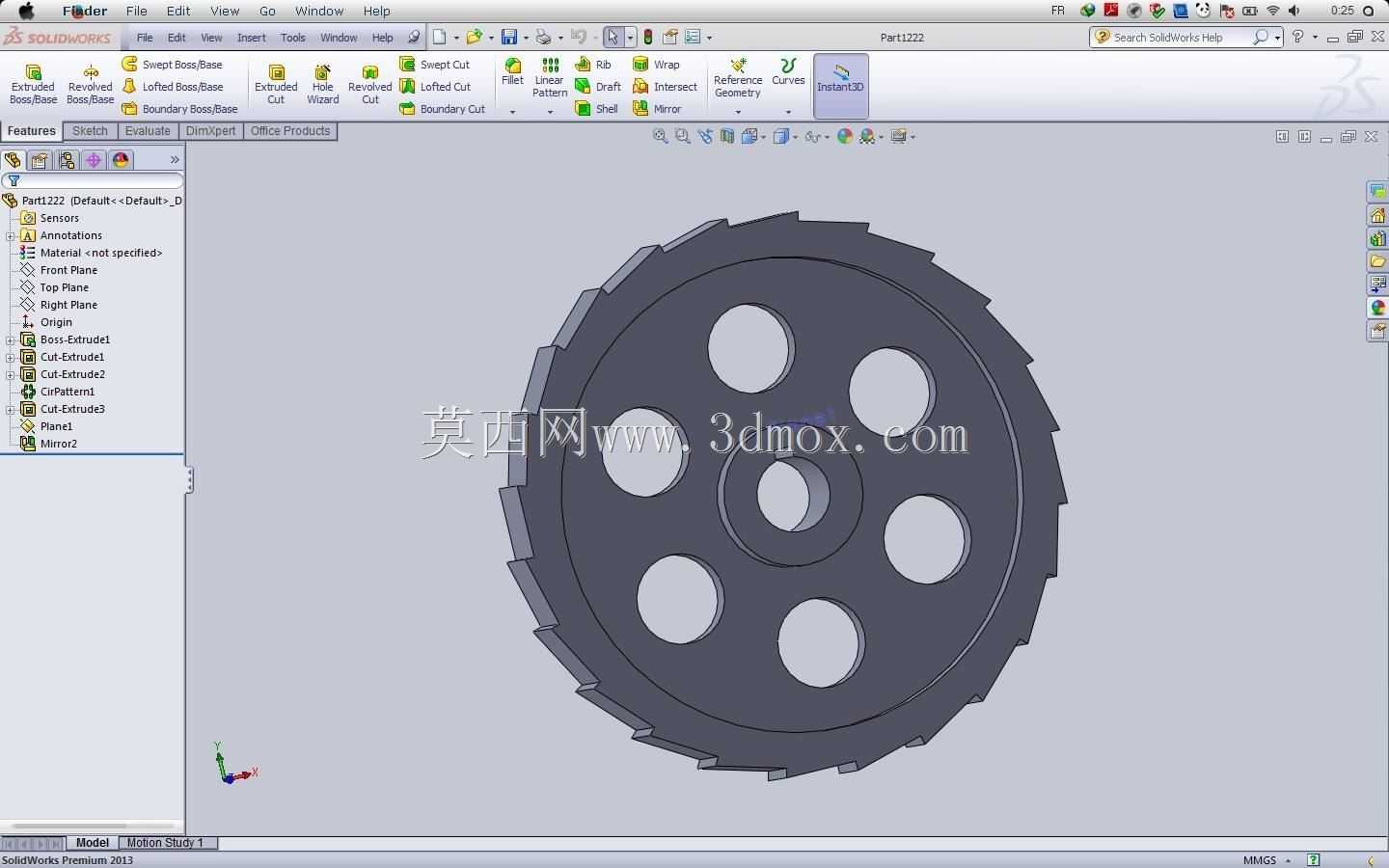

　　在建模过程中，这类齿轮的齿形通常通过参数化方程生成渐开线齿廓，再通过阵列完成全齿的建模，减重孔通过圆周阵列实现均布，保证每个孔的位置度一致，避免因为质量分布不均导致高速旋转时出现动不平衡问题。齿轮的所有棱边都做了圆角或者倒角处理，去除加工毛刺，符合机械零件的加工工艺要求，同时也减少热处理过程中的应力集中点。对于排挡机构中的这类齿轮，设计时还需要考虑换挡行程的匹配，齿轮的轴向长度需要对应换挡拨叉的行程，保证在各个挡位位置都能达到设计的啮合长度，避免出现啮合长度不足导致的齿部过载断裂问题。
