斜齿轮与轴集成传动组件结构设计

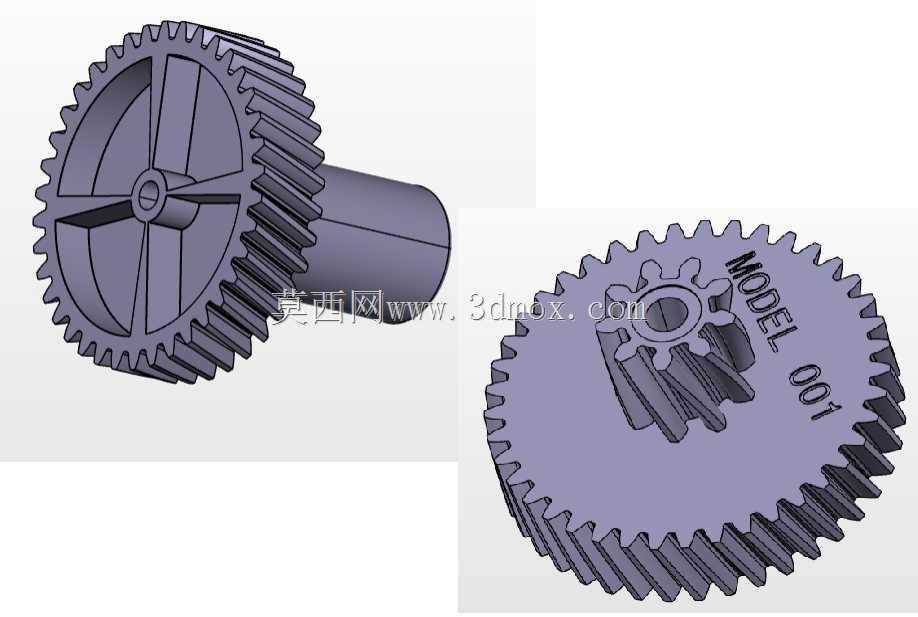

　　这套斜齿轮传动组件的设计，最初是面向中小功率传动场景的反向测绘验证需求，核心是通过3D扫描获取实物零件的点云数据后，重构出可用于参数化调整的实体模型，解决老旧设备备件替换时无原始图纸的痛点。从实际应用场景来看，这类带集成轴的斜齿轮与配套双联齿轮的组合，常见于小型输送设备的动力输入端、轻工包装机械的进给传动链，以及部分家用电动工具的减速模块中，相比直齿轮传动，斜齿的啮合重合度更高，传动过程中轮齿是逐步进入和退出啮合，能有效降低高速运转时的冲击与噪音，适合对传动平稳性有一定要求的中低载荷工况。

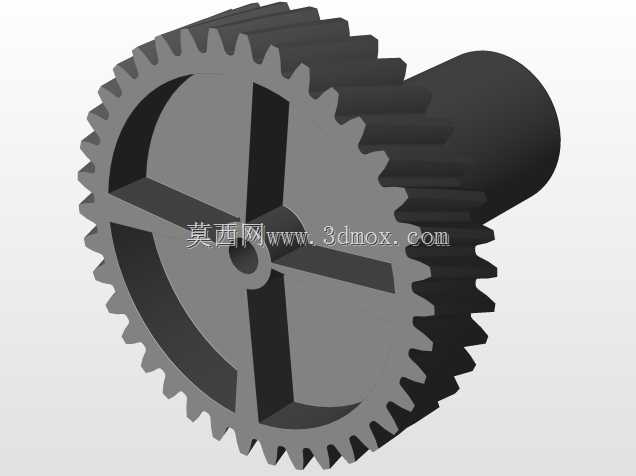

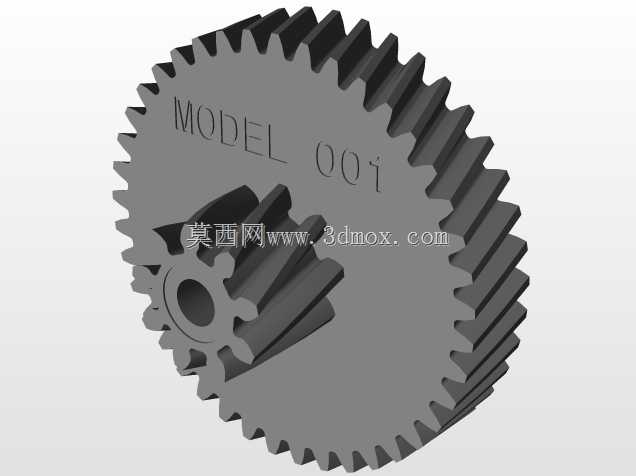

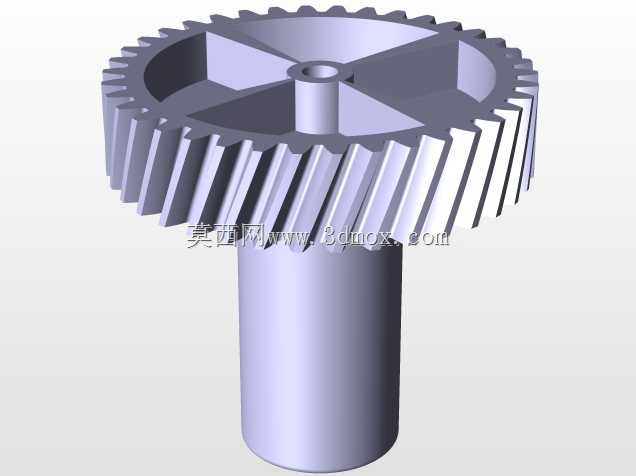

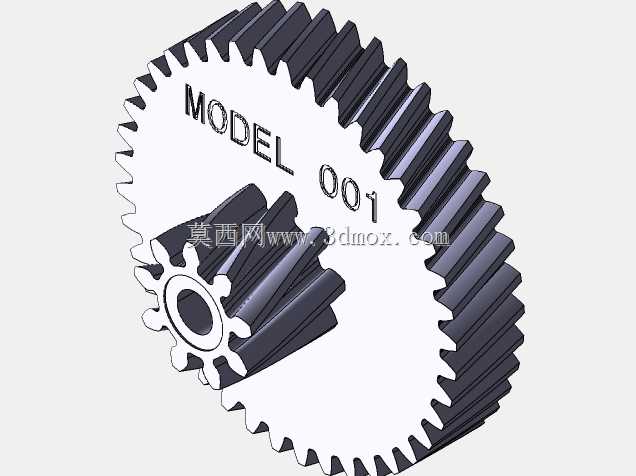

　　从结构设计思路来看，集成轴的斜齿轮采用了轮辐式减重结构，轮缘与轮毂之间通过四条径向加强筋连接，既保证了轮体的扭转刚度，又能减少零件整体重量，降低转动惯量，避免启停过程中出现过大的惯性冲击。轴段与齿轮本体采用一体化设计，省去了键连接的装配环节，能消除键配合带来的回程间隙，适合对传动精度有一定要求的进给机构，轴段的直径与长度边界是按照常用深沟球轴承的内孔尺寸匹配设计的，安装时轴肩可直接作为轴承内圈的定位面，无需额外加装定位套，减少装配工序。配套的双联齿轮采用大小齿同轴布置的结构，大齿为斜齿与输入轴齿轮啮合，小齿为直齿可与下游直齿轮组配合，兼顾斜齿传动的平稳性与直齿加工成本低、装配容错率高的优势，齿轮中心的内孔预留了键槽位置，可根据实际安装需求选配平键或花键连接，适配不同的输出轴尺寸。

　　在安装边界的考量上，两个齿轮的中心距是按照标准斜齿轮啮合参数计算确定的，建模时已预留合理的齿侧间隙，避免热胀冷缩导致轮齿卡滞，齿轮的齿顶圆直径、轮体厚度都控制在常规小型减速箱的内腔尺寸范围内，可直接替换同参数的老旧损坏齿轮，无需对原有设备的箱体结构进行二次加工。轮齿的螺旋角选取了常用的15度区间，这个角度下轴向力处于合理范围，配套选用普通深沟球轴承即可承受轴向与径向的复合载荷，无需额外加装推力轴承，能控制整体传动模块的成本。从功能特性来看，这套组件的传动比设置适配小功率电机的减速需求，可将电机输出的高转速低扭矩转换为低转速高扭矩输出，满足执行端的负载需求，轮齿的齿面在建模时做了合理的修形处理，能补偿安装时的微小同轴度误差，降低轮齿边缘接触带来的异常磨损，延长零件使用寿命。

　　在扫描重构的过程中，重点对轮齿的齿廓曲线、轴段的同轴度、加强筋的厚度参数做了校准，避免扫描点云的误差导致重构模型出现啮合干涉，所有的圆角、倒角细节都按照实物的加工工艺还原，比如轴端的倒角方便轴承压装，轮齿端面的倒角去除加工毛刺，避免装配时划伤操作人员或配合零件。这类通过扫描逆向得到的齿轮模型，既可以直接用于3D打印制作样件验证装配关系，也可以在此基础上调整模数、齿数、螺旋角等参数，衍生出适配不同传动比需求的系列化零件，对于设备维修、小批量备件生产来说，能大幅缩短测绘建模的周期，减少传统手工测绘带来的参数误差。实际选型使用时，需要注意核对安装轴的直径、键槽尺寸与齿轮内孔的匹配性，同时确认中心距与原有箱体的轴承孔位置一致，装配时需保证两个齿轮的轴线平行度在允许公差范围内，避免出现轮齿偏载导致的早期失效，齿面润滑可采用脂润滑或稀油润滑，根据设备的运转速度与工作环境温度选择合适的润滑介质即可。
