四柱导向式工装夹具装配结构设计

　　这套四柱导向结构的工装夹具，在中小零件的机加工、装配压装工位上有着非常广泛的适配性，不管是立式加工中心的工件定位装夹，还是小型压装设备的工件固定工位，都能通过这套结构实现稳定的工件夹持与定位。从实际使用场景来看，这类夹具常被布置在流水线的单工位作业段，或是独立机台的工装安装位，用来替代简易的平口钳或手动压板，解决异形工件、需要垂直方向施力作业时的装夹稳定性问题。

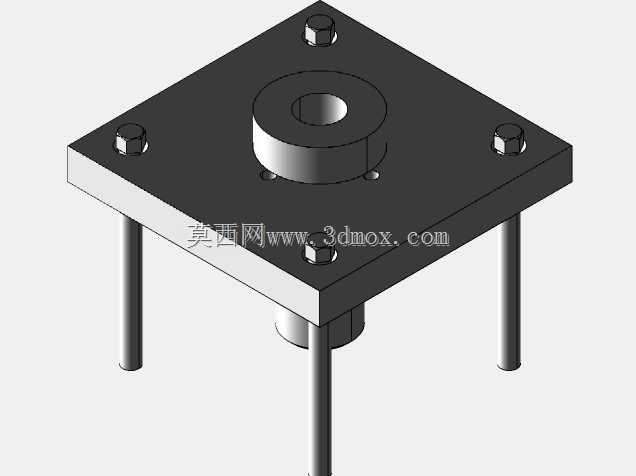

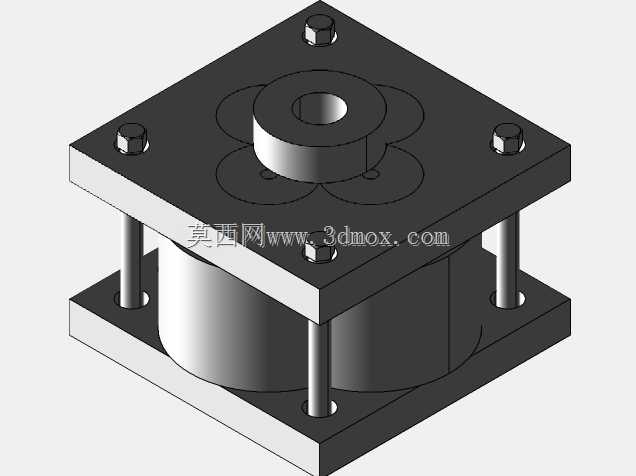

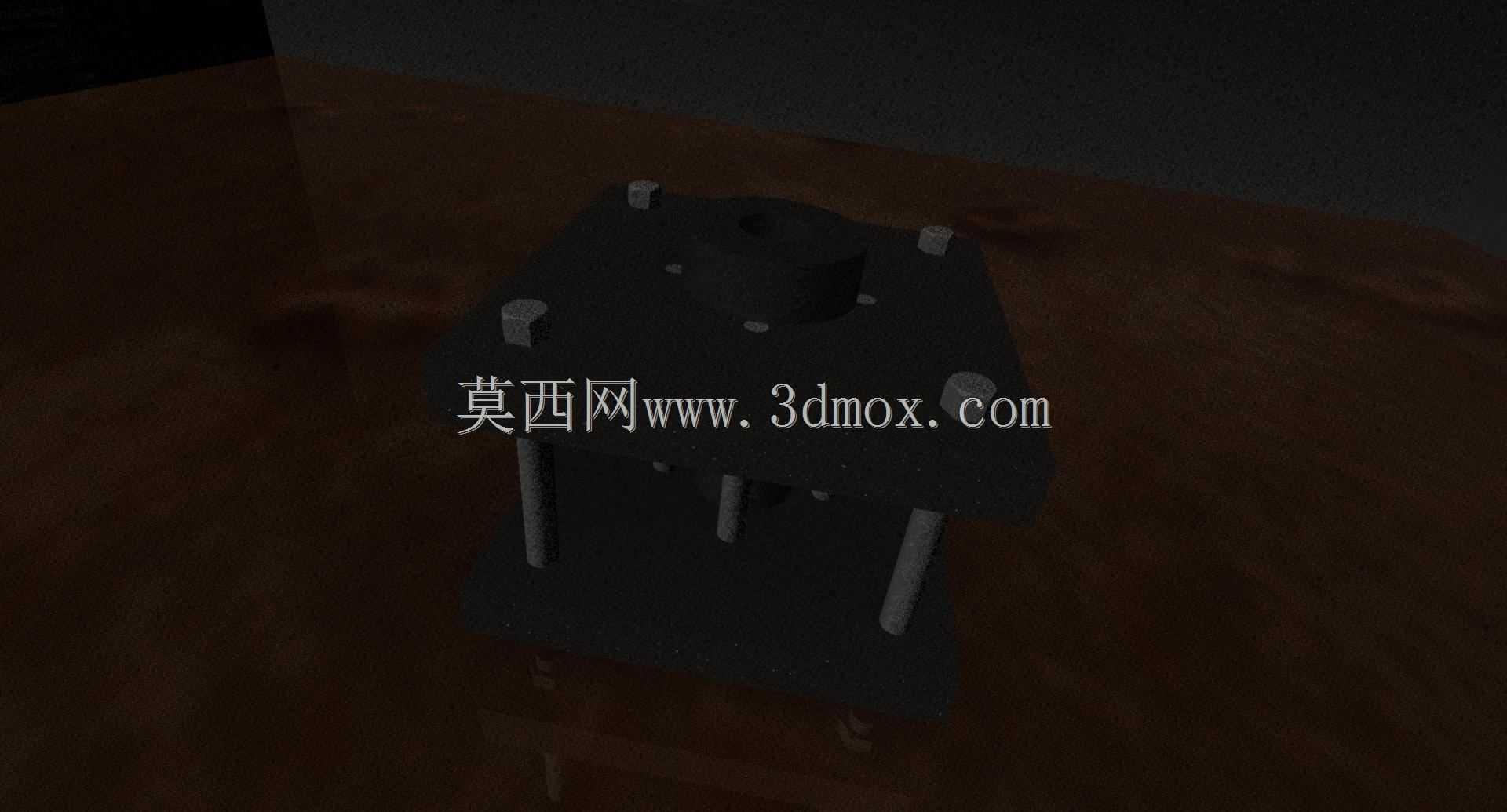

　　从结构功能上拆解来看，上下两块方形安装板通过四根均匀布置的导向立柱连接，上安装板预留了中心作业通孔，既可以作为压装作业时的压头过孔，也能安装定位销或夹紧元件的驱动端；下安装板作为整个夹具的基座，预留了与机台台面连接的安装孔位，安装时可以通过T型螺栓直接固定在机床工作台的T型槽内，不需要额外制作过渡连接板。四根导向立柱采用间隙配合的方式装配在上下板的导向孔内，配合面做了磨削处理，保证上板沿立柱轴向移动时的平行度偏差控制在0.02mm以内，避免施力作业时出现偏载，导致工件装夹错位或是作业精度超差。

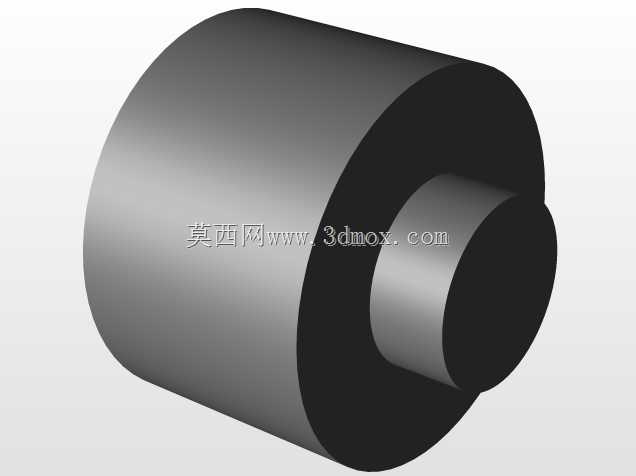

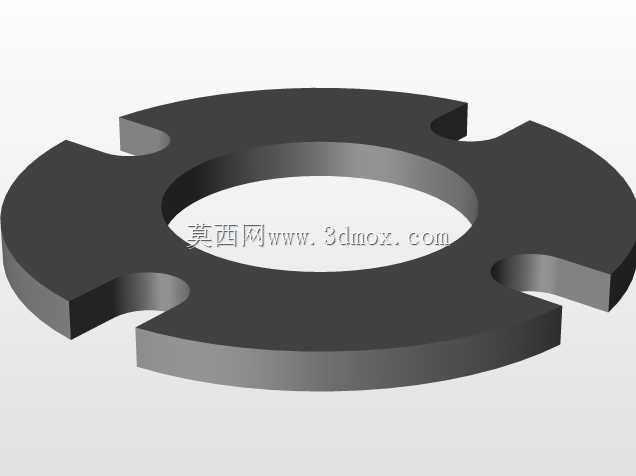

　　设计这套结构的时候，首先考虑的是垂直方向作业的受力稳定性，四根立柱的布置位置刚好避开中心作业区域，同时让受力点均匀分布在安装板的四个角位，不管是中心区域施加压装力，还是安装夹紧缸输出夹紧力，都不会让安装板出现翘曲变形。上板顶面布置的内六角紧固螺钉，用来固定中心的导向套元件，这个导向套可以根据不同的作业需求更换不同内径的规格，比如压装作业时适配对应直径的压头导向，钻孔作业时可以换装钻套引导刀具，扩宽了整套夹具的适配范围。上下板之间的空腔区域，用来放置待装夹的工件或是夹紧执行元件，比如可以安装小型气动薄膜缸、弹性夹紧胶套，或是直接放置待加工的工件毛坯，通过上板的下行实现工件的压紧固定。

　　关于安装边界的尺寸设计，整套夹具的基座安装孔位按照常见的小型机台T型槽间距设置，四个安装孔的中心距适配200mm规格的工作台槽距，不需要对现有工作台做二次改造就能直接安装；导向立柱的有效行程根据常见小型工件的装夹高度设置，预留了足够的工件取放空间，同时不会因为行程过长导致导向刚性下降。上板的中心通孔直径按照通用作业尺寸设计，既可以满足大多数小型零件的压装、钻孔作业的过件需求，也不会因为开孔过大影响上板的结构强度。在实际装配过程中，四根导向立柱的装配垂直度需要做逐件打表检测，保证每根立柱与下安装板的垂直度偏差不超过0.01mm/100mm，避免上板移动时出现卡滞，影响装夹作业的顺畅性。

　　从实际使用的反馈来看，这类四柱导向的夹具结构相比单柱或双柱导向的结构，抗偏载能力提升了40%以上，在遇到工件放置位置略有偏移、或是作业力没有完全作用在中心位置时，依然能保证上下板的平行度，不会出现夹伤工件、作业位置偏移的问题。同时整套结构的零件全部采用常见的标准型材和标准件加工，导向柱可以直接采购标准直线光轴切割加工，上下安装板采用45号钢调质处理后磨削加工，加工成本低，后期维护更换配件也非常方便，不需要定制特殊规格的零件。在装配调试的时候，只需要保证四根立柱的装配高度一致，导向套与上板的配合间隙控制在合理范围，就能实现长期稳定的运行，不需要频繁做精度校准，非常适合批量加工作业的工位长期使用。另外，这套结构还可以根据实际的工位需求做拓展，比如在下安装板上加装定位块、辅助支撑钉，就能适配不同外形的工件装夹，不需要对主体结构做大幅改动，柔性适配能力较强。
