方形底座带定位凸台立式工装夹具结构

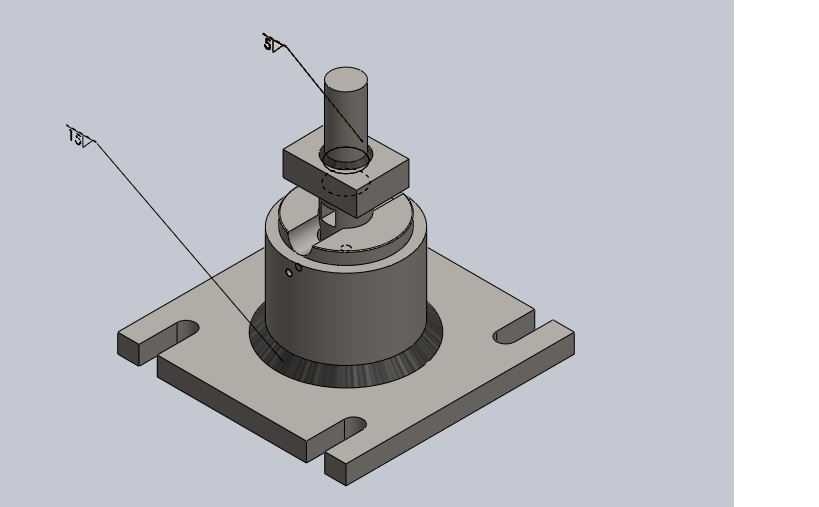

　　这套立式装夹结构主要面向小型轴类、套类零件的铣削、钻削工序装夹需求，常见于小型加工中心、台式钻床的工位配套场景，也可适配半自动装配线的工件定位工位，解决小尺寸回转类零件加工过程中装夹定位不准、拆装效率低的问题。从结构布局来看，底部采用带四个安装缺口的方形法兰底座，四个缺口对称分布在底座四边中点位置，适配M8-M10规格的T型螺栓安装，可直接固定在标准机床工作台T型槽上，也可搭配过渡板安装在非标自动化线的工位基板上，底座安装面平面度设计要求控制在0.02mm以内，保证装夹后整体结构的垂直度，避免加工过程中出现振刀、工件偏斜的问题。底座上方的主体为阶梯式圆柱腔体结构，下部腔体直径大于上部，内部预留弹性夹头的安装空间，

　　腔体侧壁开有对称的让位缺口，方便夹头收紧时的形变让位，同时也便于加工过程中切屑的排出，避免切屑堆积在夹头缝隙内影响装夹精度。上部的方形滑动压块套在中心导柱上，导柱与下部腔体保持同轴度0.01mm的设计公差，压块可沿导柱轴向滑动，下压时与下部夹头的上端面接触，带动夹头收紧实现工件的夹紧，压块侧面开有定位销孔，可连接外部的压紧驱动件，不管是手动扳杆驱动还是气缸、油缸驱动都能适配，不需要额外改动主体结构。中心导柱伸出压块的部分做了倒角处理，方便工件安装时的导向导入，导柱内部可根据加工需求开设中心通孔，方便长轴类零件穿过，也可接入压缩空气实现加工后的工件自动顶出。在实际应用中，这套结构的装夹范围覆盖直径3mm-16mm的回转类工件，

　　更换不同内径的弹性夹头即可适配不同直径的工件，不需要更换整个夹具体，能大幅降低多品种小批量加工的工装成本。设计过程中特意将压块的导向长度做了加长处理，避免压块下压过程中出现偏斜，保证夹紧力均匀作用在夹头端面上，防止工件装夹后出现同轴度超差的问题。底座与上部圆柱腔体的连接位置做了圆角过渡，减少应力集中，同时在圆角位置预留了排屑斜面，加工产生的切屑和切削液可顺着斜面流到工作台，不会堆积在连接缝隙内造成锈蚀或卡滞。安装边界方面，整套结构总高度控制在120mm以内，底座边长为80mm，安装后占用工作台面积小，可在小型工作台上多工位并排布置，提升单次装夹的加工数量。滑动压块的行程设计为15mm，足够适配不同长度夹头的收紧行程，

　　也预留了一定的磨损补偿空间，长期使用后夹头出现磨损时，不需要调整驱动件的行程即可继续保证夹紧力。在装配调试时，需要先将底座固定在标准检测平台上，打表检测中心导柱的垂直度，调整到0.01mm以内再锁紧安装螺栓，之后装入弹性夹头，试装标准棒料检测夹持后的径向跳动，保证跳动值控制在0.02mm以内，满足精加工的装夹精度要求。日常使用过程中，需要定期清理导柱和压块配合面的切屑，涂抹少量润滑脂保证滑动顺畅，避免切屑刮伤配合面导致压块卡滞，影响装夹效率。这套结构没有采用复杂的传动构件，整体零件数量少，加工难度低，普通的车铣加工即可完成所有零件的制作，后期维护成本低，非常适合小型机加工车间、五金零件加工厂的日常生产使用，也可作为自动化装配线的工件定位工位模块，搭配上下料机构实现无人化装夹作业。
