嵌入式安装钣金电气控制箱体结构

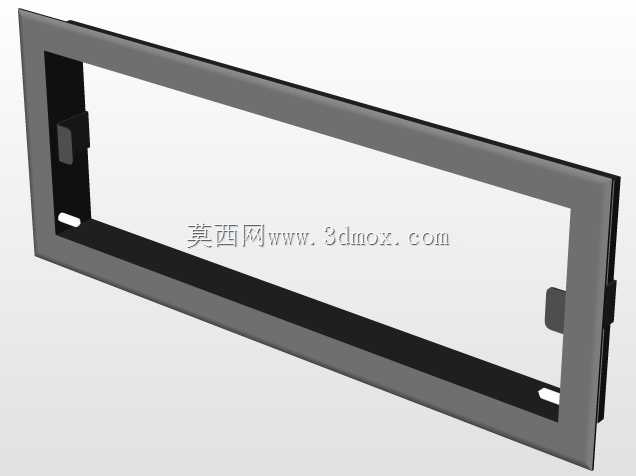

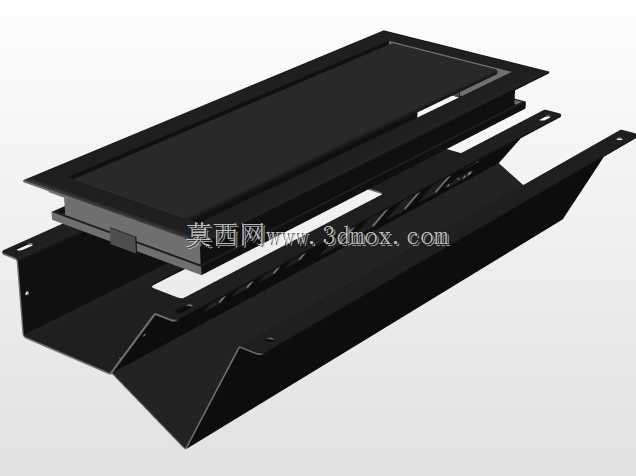

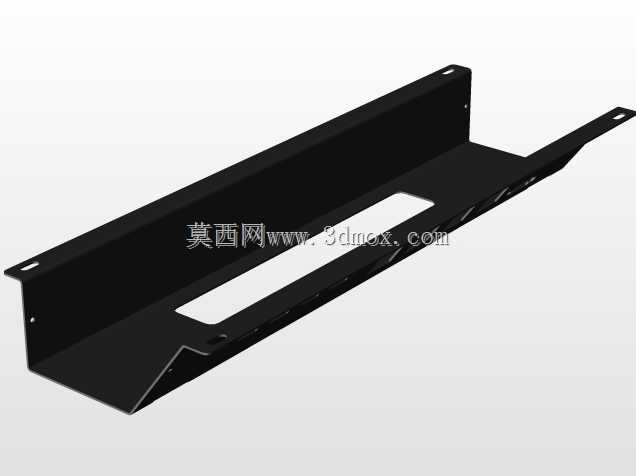

　　在工业配电与设备电控集成场景中，这类嵌入式钣金电箱常被用于操作台、设备立面、工装台架的内嵌安装位，区别于明装配电箱体，其安装完成后面板与安装基面齐平，不会突出占用外部操作空间，适配洁净车间操作工位、自动化设备主控立面、试验台电控集成等对空间整洁度有要求的使用场景。从结构组成来看，该电箱分为外露面板与内嵌壳体两大部分，外露面板采用折边压合结构，边缘做了下沉式台阶设计，安装时台阶面贴合安装基面的开孔边缘，既可以遮盖开孔的加工误差，也能避免面板与基面之间出现缝隙，防止粉尘、切削液从安装缝隙渗入箱体内部。内嵌壳体采用多段折弯钣金拼接成型，侧壁预留的安装支耳带有长圆形调节孔，安装时可以根据安装基面的厚度调整固定位置，

　　支耳的开孔位置避开了内部元器件的安装空间，不会干涉内部电气元件的排布与接线操作。设计过程中优先考虑了内部元器件的排布兼容性，壳体内部的净空尺寸适配常规小型断路器、接线端子排、小型继电器模组的安装需求，面板与壳体之间采用抽拉式滑移结构，检修时无需完全拆下整个箱体，只需将面板沿两侧的滑移导轨抽出即可完成内部接线调试与元件更换，相比传统螺栓固定的面板结构，大幅缩减了现场维护的操作时间，也避免了拆卸面板时螺栓掉落至设备内部的风险。两侧的导向折边除了承担面板滑移的导向功能外，还额外增加了壳体的整体结构强度，当箱体嵌入安装在较薄的板材基面时，导向折边可以抵在安装孔的内侧壁，分散面板受力，避免安装基面因局部受力过大出现变形。从安装边界来看，

　　该电箱的开孔尺寸需匹配内嵌壳体的最大外轮廓尺寸，面板的外轮廓尺寸比安装开孔单边大出15mm的压边量，安装基面的厚度适配范围在1mm到5mm之间，可覆盖常规冷轧钢板操作台、铝型材框架护板、绝缘树脂设备面板等多种常见安装基材。壳体底部预留了穿线孔位，穿线孔位置设置在壳体靠下的侧壁，接线时线缆从下方穿入箱体，既可以避免液体沿线缆流入箱体内部，也能让内部走线更规整，减少线缆弯折半径过小导致的线芯损伤问题。面板表面采用哑光喷塑处理，不会在操作工位产生反光干扰操作人员视线，面板的平面度控制在每米0.5mm以内，安装后不会出现局部凸起或凹陷，保证安装面的整体视觉一致性。在结构强度验证环节，壳体的钣金折弯处均做了压筋处理，

　　在不增加板材厚度的前提下提升了侧壁的抗形变能力，即使在运输或安装过程中受到侧向挤压，壳体也不会出现明显变形，保证内部元器件的安装位置不会发生偏移。这类嵌入式电箱相比明装电箱，对安装尺寸的匹配度要求更高，设计时特意将安装支耳的固定孔做成长圆可调形式，允许安装开孔存在±2mm的尺寸误差，降低现场安装的开孔精度要求，减少现场施工的调整工作量。箱体的拼接处采用满焊打磨处理，焊缝位置做了平整打磨后再进行表面喷塑，不会出现尖锐毛刺划伤接线人员的情况，同时焊缝的密封处理也能阻挡常规工况下的粉尘侵入，适配普通工业车间的使用环境。面板与壳体接触的位置贴有薄型泡棉密封条，当面板推到位后，密封条被压紧在面板与壳体的结合面之间，既可以减少设备运行时的震动传导导致面板出现异响，也能进一步提升结合面的防尘能力。
