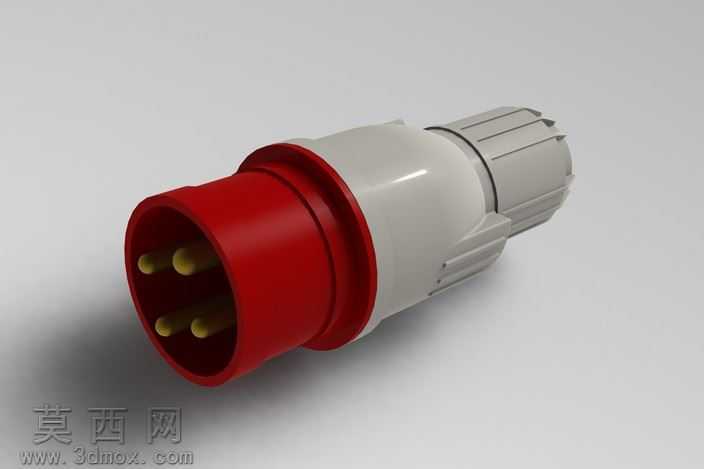

皮诺雷东多三相PVC工业电源插头

本作品为三相工业电源插头的三维参数化模型，建模阶段严格遵循工业接插件的实际尺寸规范，采用自底向上的装配建模逻辑完成整体搭建。首先对插芯接触端子进行独立建模，精准还原四根圆柱插针的排布角度、伸出长度与端部倒角结构，确保插合导向的合理性；随后构建红色PVC绝缘插套部分，通过曲面放样与实体切除组合操作，还原插套前端的环形防护凸缘、插针容纳腔的内壁限位台阶，以及插套与主体壳体衔接处的密封卡槽结构，保证绝缘防护结构的完整性。主体灰白色壳体部分采用抽壳与筋位阵列结合的建模方式，还原壳体表面的防滑竖向棱纹、尾部线缆锁紧套的阶梯式螺纹结构，以及壳体内部的端子固定卡槽、线缆密封压圈安装位，完整复现工业插头的内部装配逻辑。材质渲染阶段针对不同部件匹配对应材质属性：红色插套部分赋予哑光硬质PVC材质，调整漫反射颜色为工业插头标准警示红，添加轻微的表面磨砂质感与低数值反光参数，还原PVC绝缘件的真实触感；灰白色主体壳体赋予耐冲击工程塑料材质，调整表面粗糙度参数匹配工业塑料外壳的半哑光质感，棱纹边缘添加极细微的倒角高光效果，还原注塑件的成型特征；金属插针部分赋予黄铜导电材质，调整金属度与反射参数，添加轻微的使用磨损质感，避免金属材质过于失真；尾部锁紧套部分赋予与主体一致的工程塑料材质，通过纹理凹凸贴图还原锁紧套表面的防滑齿纹细节。建模过程中重点考量工业插头的功能结构合理性：插套与主体的衔接处预留密封胶圈安装槽位，还原IP44以上防护等级的结构设计；插针根部设计绝缘护套凸起，避免插合过程中裸露带电部分；尾部线缆入口设计锥形密封结构，匹配线缆锁紧套的压紧结构，确保线缆固定后的抗拉扯与密封性能。整体模型装配关系清晰，各部件可独立拆分用于爆炸图制作或结构演示，曲面过渡顺滑无破面，倒角与圆角参数符合注塑成型的工艺要求，既可以用于工业电气设计的选型参考，也可作为电气装配教学的演示模型，完整还原了皮诺雷东多系列三相32A工业插头的外观特征与内部结构逻辑。
