电子焊接练习用小鸟造型实训套件结构

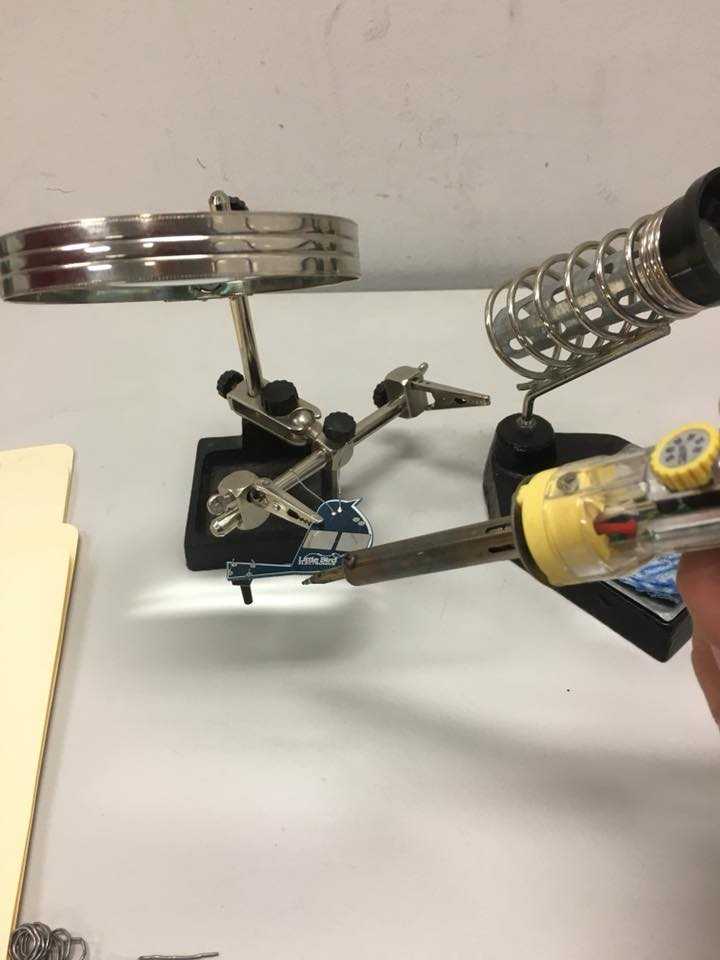

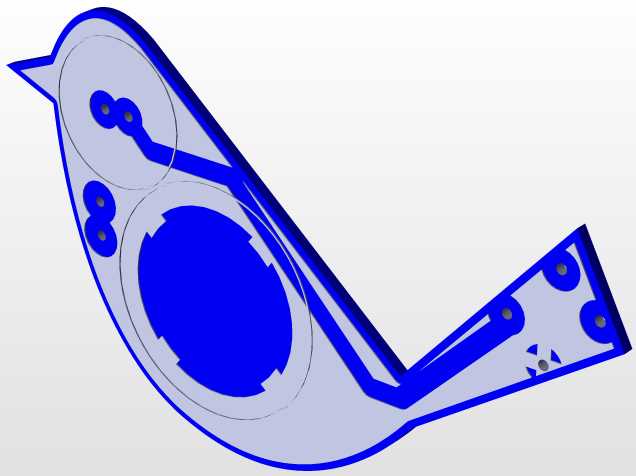

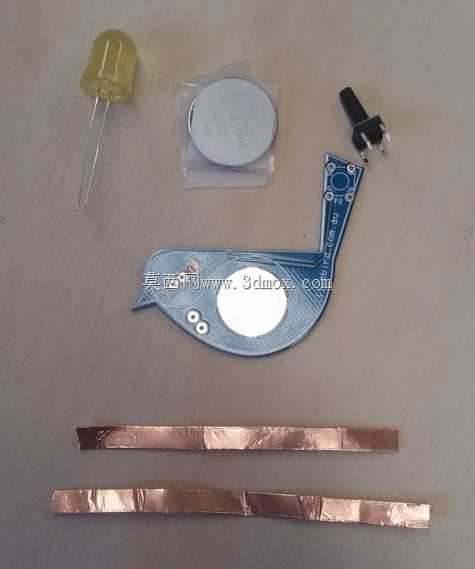

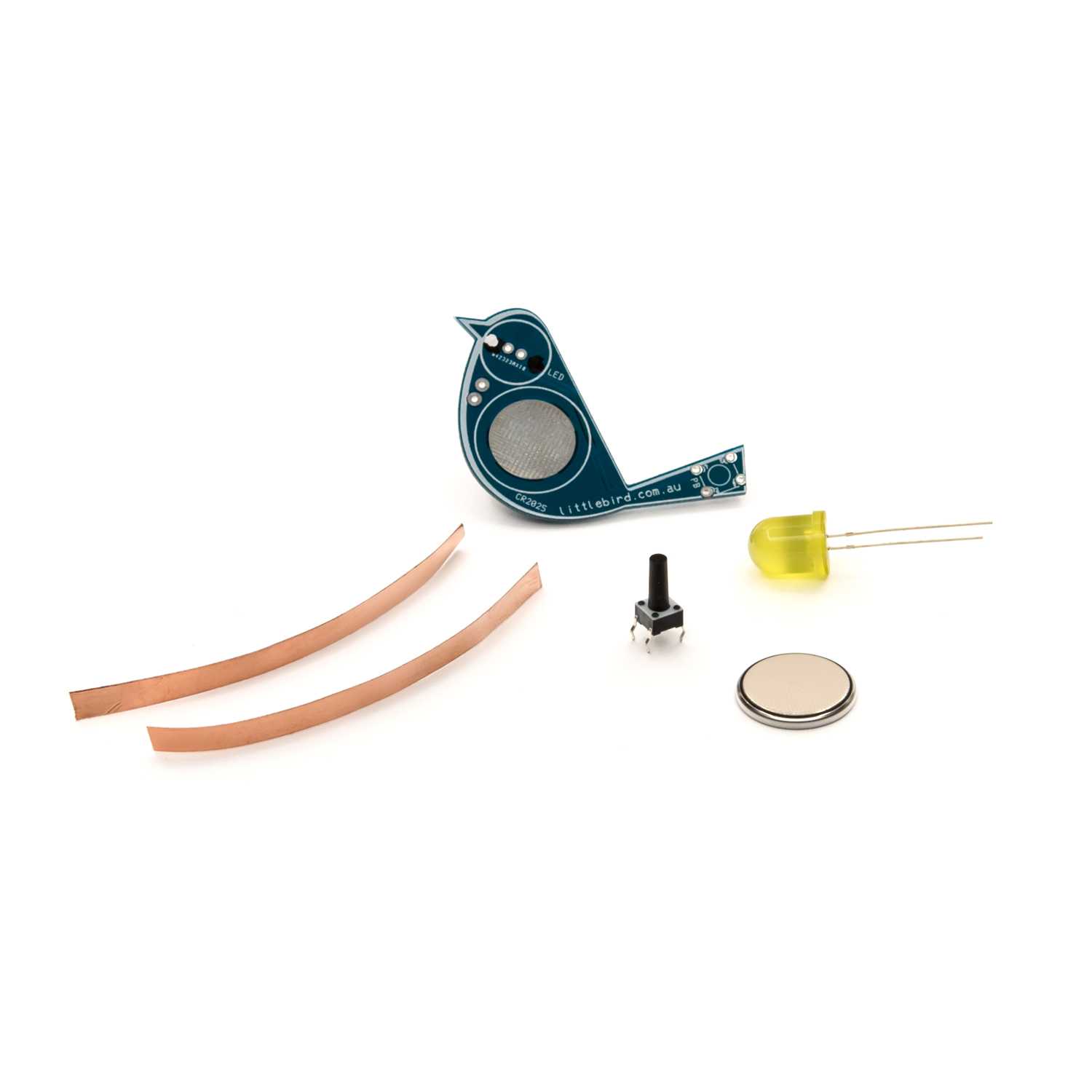

　　这款小鸟造型的焊接实训套件，主要面向电子装联实操入门场景，是职业院校电子工艺实训、电子爱好者入门实操、青少年科创实践活动中常用的实操载体，区别于传统方形PCB实训板，仿生小鸟的外形能降低初学者对焊接操作的抵触感，提升实操过程的趣味性，同时完整覆盖通孔元件焊接的基础技能点。从结构设计逻辑来看，整体以小鸟轮廓作为PCB板的外形边界，板身集成了简易振荡电路的走线，不需要额外外接复杂模块，仅需焊接配套的直插元件即可实现通电触发发光的功能，元件选型全部采用通用通孔插装器件，包含发光二极管、轻触按键、纽扣电池座、铜质触片，所有元件的焊盘均按照工业级通孔焊接的标准尺寸设计，焊盘直径1.8mm，引线孔径0.8mm，适配常规0.

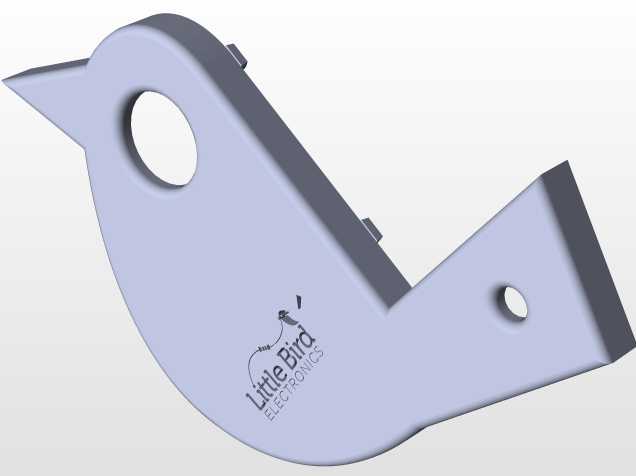

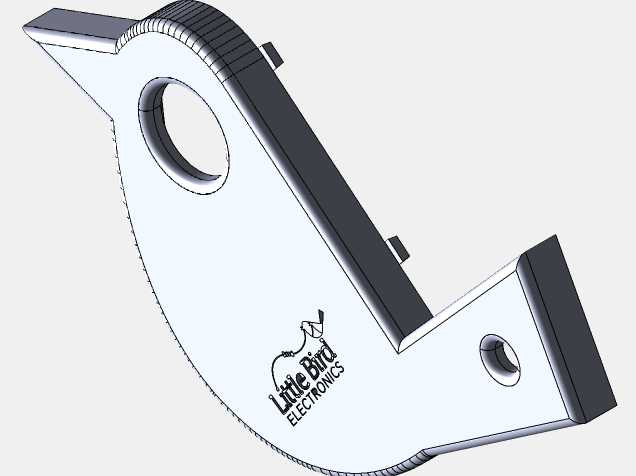

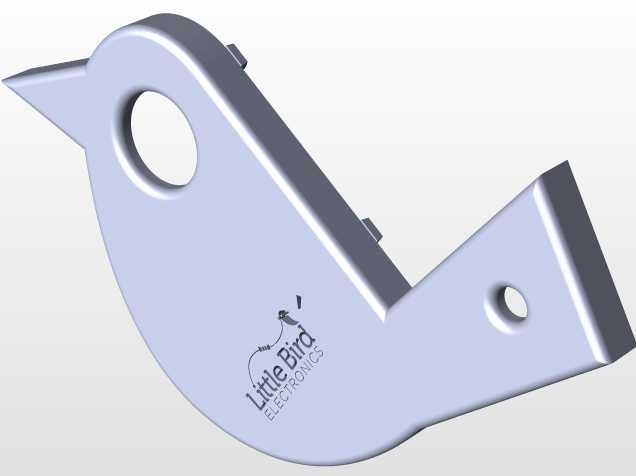

　　8mm直径的焊锡丝操作，初学者在焊接过程中可以完整练习预焊、挂锡、引脚成型、焊点成型、剪脚等全套基础焊接动作。PCB板的外形尺寸控制在70mm×35mm范围内，板厚采用常规1.6mm的FR-4基材，边缘做R2圆角处理，避免实训过程中板边毛刺划伤操作者，板身预留的两个直径3mm的安装孔，可以配合铜柱将成品固定在亚克力底座上作为桌面摆件，也可以穿挂绳做成挂件，拓展实训成品的后续使用场景。配套的铜质触片采用0.3mm厚的紫铜带冲压成型，预成型为符合小鸟尾翼轮廓的弧度，焊接位置预留了2mm的搭接余量，不需要额外修剪即可直接对位焊接，触片表面做了预镀锡处理，降低初学者焊接铜件时的上锡难度，避免出现虚焊、假焊的问题。

　　轻触按键采用6×6mm标准直插规格，安装位置对应小鸟的眼部区域，按键帽高度与PCB板表面落差控制在5mm，按压行程0.5mm，触发力度160gf，符合常规手动操作的按压力度区间，焊接完成后按键作为整个电路的触发开关，按压即可导通电路点亮发光二极管。发光二极管采用3mm直径的圆头直插黄光灯珠，安装位置对应小鸟的喙部，焊接时需要按照极性标识对位，引脚预留10mm的成型长度，可以弯折成符合小鸟头部轮廓的角度，让发光方向朝向正前方，通电后光线从鸟喙位置透出，形成完整的成品效果。纽扣电池座适配CR2032规格纽扣电池，安装位置在小鸟的腹部区域，电池座的焊盘做了加大处理，焊接时可以承受更长时间的加热，避免焊盘脱落，

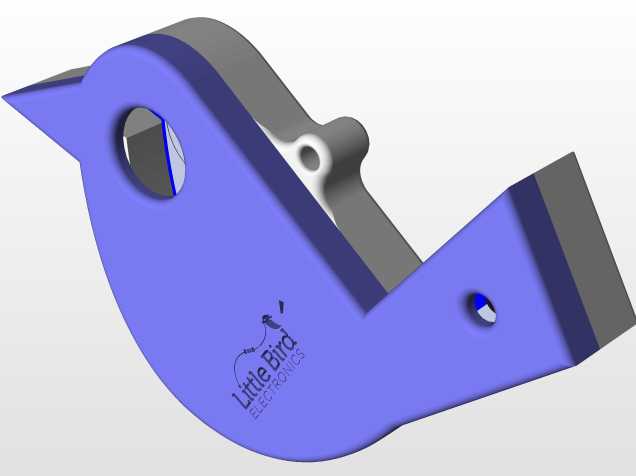

　　电池装入后整体重心落在PCB板的几何中心位置，成品放置时不会出现倾倒问题。整个套件的电路走线全部在PCB板顶层完成，走线宽度1mm，载流量满足3V纽扣电池的供电需求，走线转角全部采用45度斜角处理，符合常规PCB设计的工艺规范，初学者在完成焊接后，可以直观观察到整个电路的连接逻辑，理解简单电子回路的工作原理。从实训教学的角度来看，这款套件的元件数量控制在6个以内，整体焊接时长控制在15-20分钟，适合刚接触焊接的新手在单次实训课程内完成全部操作，不会因为元件过多、电路过于复杂导致初学者产生挫败感，同时仿生造型的成品具备一定的展示属性，完成后可以作为实操成果留存，相比传统的方形练习板更有成就感。在建模过程中需要重点关注各个元件的安装对位公差，PCB板上的丝印标识要与元件本体的尺寸匹配，发光二极管的引脚弯折角度要预留调整空间，铜触片的弧度要与PCB板的尾翼轮廓完全贴合，避免焊接后出现触片翘起、干涉电池安装的问题，电池座的安装槽深度要与CR2032电池的厚度匹配，确保电池装入后不会出现松脱、接触不良的情况。
