树莓派用5英寸LCD触摸屏安装固定支架

　　在嵌入式开发、小型智能终端搭建的场景里，树莓派搭配5英寸LCD HDMI触摸屏的组合十分常见，不管是做便携式工控调试终端、小型人机交互界面，还是DIY迷你桌面显示设备，都需要可靠的安装结构来固定屏幕与主控板，避免使用过程中排线拉扯、部件移位导致的接触不良或硬件损坏，这套安装支架就是针对这类应用场景设计的专用固定结构。从实际使用需求出发，这类安装支架首先要解决的是屏幕与树莓派主板的相对位置固定问题，常规的零散固定方式要么采用双面胶粘贴，后期拆卸维护麻烦，残胶还容易污染屏幕背板与主板元件；要么采用通用铜柱搭配螺丝，需要自行匹配孔位，遇到屏幕侧边带接口、主板排针突出的情况，很容易出现结构干涉，安装后整体结构松散，携带或移动时部件容易错位。

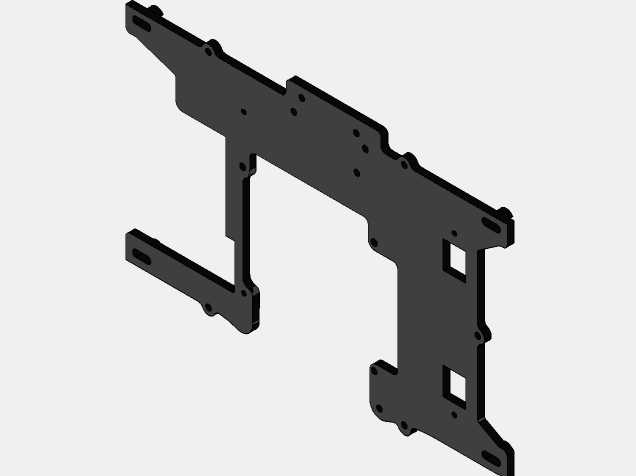

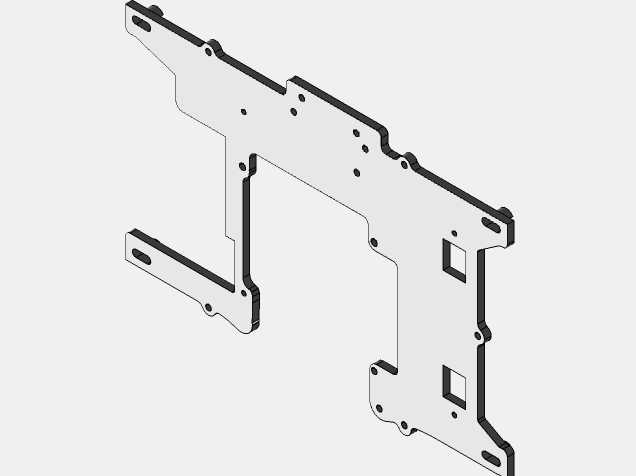

　　这套支架采用一体化钣金式结构设计，整体为平板折弯成型的刚性结构，不需要额外拼接组装，拿到手就可以直接匹配对应屏幕与主板的安装孔位，减少了装配时的零件数量，也避免了拼接结构带来的累积公差。从结构布局来看，支架的主体承托区域对应5英寸LCD屏幕的背部安装位，预留的多个通孔位置完全匹配屏幕背部的标准安装螺孔，安装时可以直接用M2或M2.5的小螺丝从支架背部穿入，锁紧到屏幕背板的铜柱内，固定后屏幕正面完全平齐，不会出现歪斜偏移。支架延伸出的侧边弯折结构，一方面可以对屏幕的侧边形成限位，避免屏幕受横向力时从支架上滑脱，另一方面预留的镂空区域刚好对应屏幕的HDMI接口、供电接口以及触摸排线的出口位置，安装完成后所有外接接口都完全外露，

　　不会被支架遮挡，插拔线材时不需要拆卸支架，日常调试接线十分方便。针对树莓派主板的安装，支架下方延伸出的独立安装臂上预留了对应主板的四个固定孔位，安装后主板与屏幕背部保持足够的安全间隙，既不会挤压到屏幕背部的驱动板元件，也不会让主板上的排针、电容等突出元件顶到屏幕背板，间隙空间还可以预留出散热片的安装位置，不管是贴装被动散热片还是加装小型主动散热风扇，都不会出现结构干涉。从安装边界来看，这套支架的整体外轮廓完全贴合5英寸屏幕的长宽尺寸，侧边突出量不超过5毫米，不会额外增加整体的安装体积，不管是嵌入到小型设备外壳内部，还是直接裸露使用做桌面迷你终端，都不会占用多余空间。支架上预留的多个大小不一的通孔，除了固定屏幕与主板的螺孔之外，

　　还有部分是走线孔与减重孔，既可以让屏幕与主板之间的连接排线从孔位中规整穿过，避免排线挤压在两个部件之间被压坏，也能在保证结构刚性的前提下减轻整体重量，对于需要做便携式移动设备的场景来说，轻量化的结构也能减少整体携带负担。在结构强度设计上，支架的折弯处都做了圆角过渡，没有尖锐的边角，安装时不会划伤手部或者割伤线材外皮，整体板材厚度选择兼顾了刚性与重量，安装后不会因为屏幕的重量出现弯折变形，长期使用也不会因为材料蠕变导致固定位松动。实际装配过程中，不需要额外做孔位修改，所有安装孔位的位置度公差控制在0.1毫米以内，和标准的5英寸LCD触摸屏、对应型号树莓派主板的孔位完全匹配，拧螺丝时不会出现孔位对不齐、需要强行掰动支架对位的情况。对于做嵌入式小设备开发的结构工程师来说，这类现成的专用安装支架可以直接套用，不需要从零开始测绘屏幕与主板的孔位、设计安装结构，能大幅缩短原型机的开发周期，也避免了自行设计结构时容易忽略的接口避让、间隙预留等问题，减少打样迭代的次数。在实际使用场景中，不管是做实验室里的临时调试终端、小型设备的内嵌式人机界面，还是DIY便携式迷你电脑、车载小型显示终端，这套支架都能提供可靠的固定支撑，保证屏幕与主板的连接稳定性，避免因为震动、移动导致的硬件连接故障，同时规整的结构布局也能让整体设备的内部走线更加整洁，减少线材杂乱带来的信号干扰问题。
