碟形科幻飞行器外观结构三维数模

　　这款碟形飞行器的三维结构设计，最初是为科幻主题展项的仿真道具开发做结构支撑，后续也可适配航空航天科普教具、科幻影视特效实体模型制作、文创潮玩手办的结构开模参考等场景。从实际落地的用途来看，该数模既可以直接用于3D打印制作等比例缩小的展示摆件，也能通过结构放大调整，作为科技馆沉浸式展区的悬浮互动装置载体，还能为航空爱好者的概念飞行器创意设计提供外形参考基准。

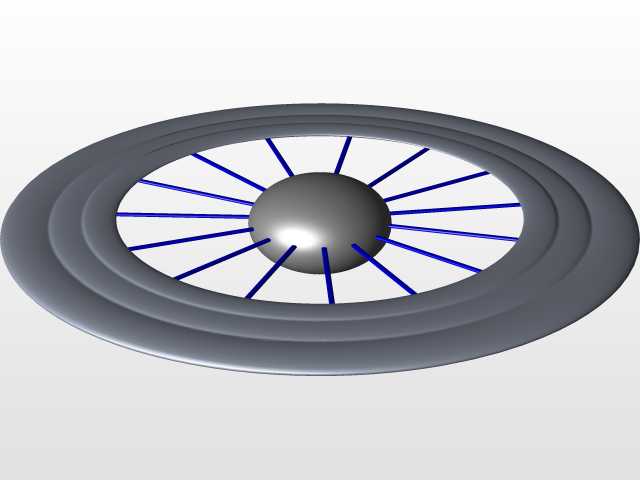

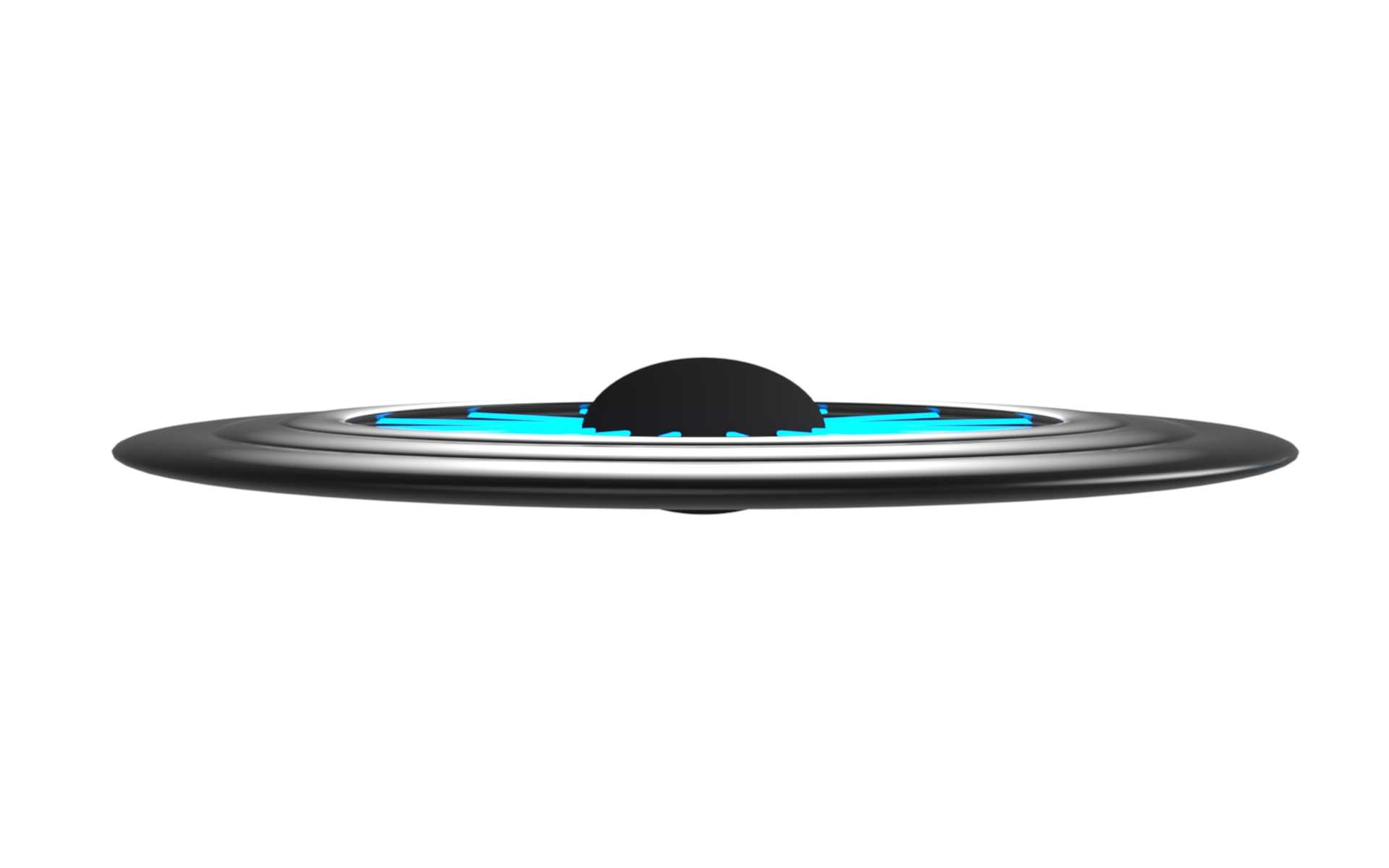

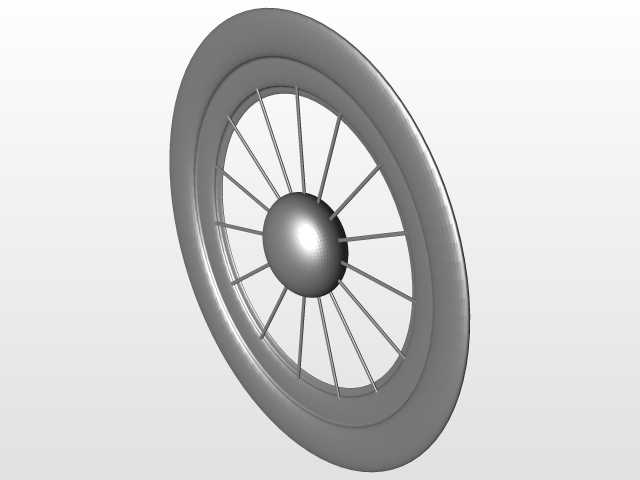

　　在功能特性的设计考量上，整个碟形主体采用多层同心环带的结构布局，最外层的环形边缘做了圆弧过渡处理，避免尖锐棱角在实体制作时出现应力集中问题，同时也还原了经典碟形飞行器的圆润视觉特征。中部的环形舱段预留了环形灯带的安装槽位，槽位的深度和宽度按照常规低压LED灯带的安装尺寸做了边界预留，不需要二次开槽就能直接嵌入发光组件，实现科幻感的发光效果。顶部的半球形凸起结构作为模拟驾驶舱段，做了等壁厚的壳体设计，壁厚按照3D打印的最小成型壁厚要求设置，既保证结构强度，也能减少打印耗材的浪费，同时半球形结构和下部碟身的连接位置做了止口定位结构，组装时可以直接卡合定位，不需要额外做定位治具。

　　设计思路上没有做过多冗余的异形结构，整体以中心轴对称作为核心设计基准，所有环形结构的回转中心都和主体中轴线完全重合，这样的设计一方面能降低数控加工或者3D打印时的支撑用量，减少后处理的工作量，另一方面对称结构在做悬浮展示或者动态旋转演示时，能保证整体动平衡，不会出现偏心抖动的问题。主体下部的碟身做了向内收的弧面过渡，和顶部半球形结构形成上下呼应的视觉比例，整体的直径和高度比例控制在6:1左右，这个比例既符合大众认知里经典飞碟的视觉观感，也能保证实体放置时的重心稳定，不会出现侧翻问题。

　　外形尺寸方面，数模默认的基准尺寸按照1:20的缩比设置，整体最大直径为400mm，主体最大高度为67mm，其中顶部半球形舱段的直径为120mm，突出碟身上表面的高度为35mm，中部灯带安装槽的宽度为18mm，深度为6mm，完全适配市面常规的5050型低压LED灯带的安装尺寸。安装边界上，模型底部预留了直径80mm的平面安装基准面，这个平面可以直接适配常规的透明亚克力展示底座，也可以加装旋转电机的连接法兰，实现动态旋转展示效果；如果需要做悬浮展示，底部基准面的中心位置预留了直径10mm的磁悬浮模块安装孔位，孔深15mm，不需要额外打孔就能嵌入常规的磁悬浮发生组件。

　　从结构细节来看，所有环形结构的衔接位置都做了R3的圆角过渡，避免实体制作时出现应力开裂的问题，同时也能提升表面打磨处理的效率，减少棱角位置的打磨工作量。整个模型的壳体壁厚统一设置为2.5mm，这个壁厚既能满足PLA、ABS等常见3D打印材料的强度要求，也能适配真空注型的小批量复模生产，不需要针对不同工艺做壁厚调整。模型的所有结构都做了拔模角度处理，外表面的拔模角度为1.5度，如果需要开模做注塑量产，不需要额外调整拔模斜度就能直接出模。

　　在实际应用中，针对不同的使用场景可以直接对模型做缩放处理，因为整体是中心对称的回转结构，缩放后不会出现结构变形的问题，比如做1:100的微缩模型时，整体直径为80mm，壁厚会自动等比例缩小到0.5mm，刚好适配光固化3D打印的最小成型壁厚要求；如果做1:2的大尺寸展示道具，整体直径为4000mm，壁厚放大到25mm，完全可以采用玻璃钢拼接制作，结构上预留的环形拼接止口也能为大尺寸拆分制作提供定位基准，不需要重新做拆分结构设计。
