户外钢结构遮阳廊架平台结构设计

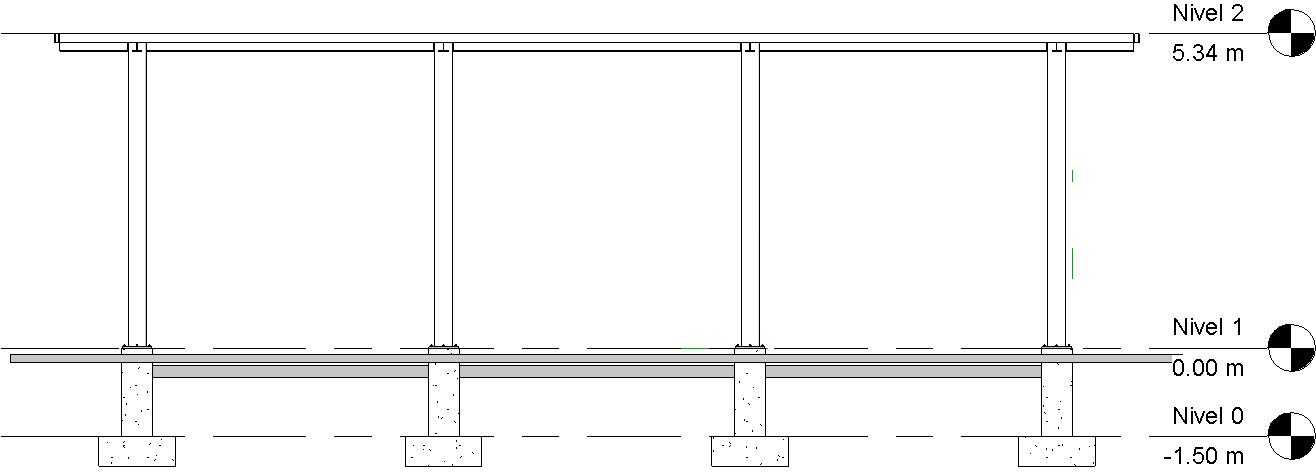

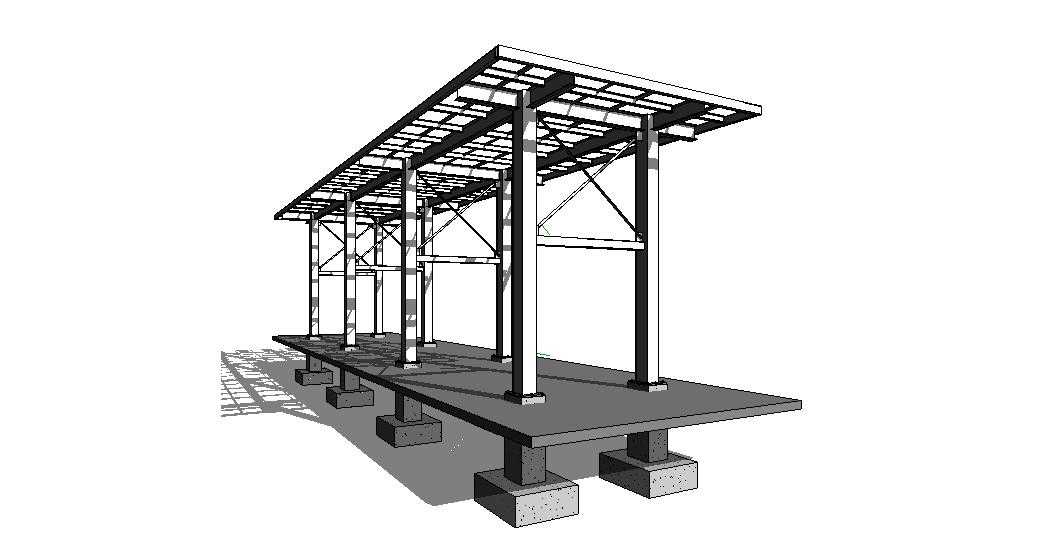

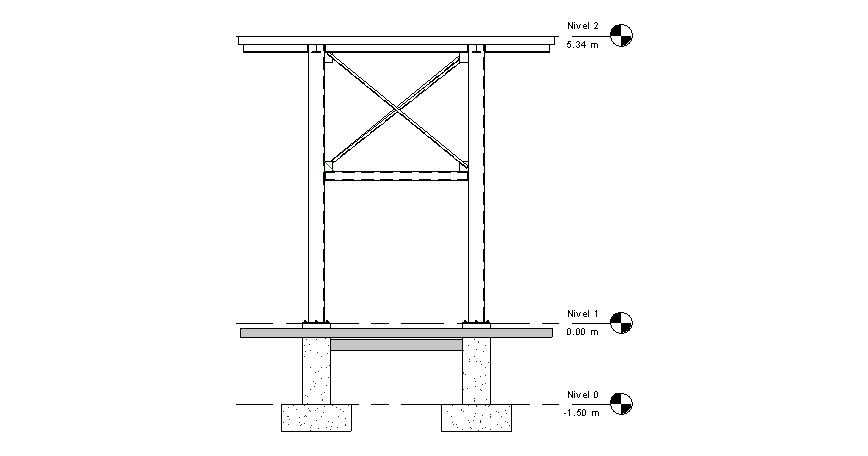

　　这款户外钢结构廊架平台的设计，首先锚定的是公共开放空间的半遮蔽通行与停留需求，常见于市政广场、产业园区步道、滨水景观带这类需要兼顾遮阳避雨与通透视野的场景，区别于全封闭的建筑空间，这类构筑物要在提供遮蔽功能的同时，不阻断场地的视线连通，还要适配户外长期服役的抗风、防腐、承重要求。从结构逻辑来看，整体采用下部混凝土独立基础+上部钢框架的组合形式，底部的混凝土块式基础埋入场地硬化层以下，每个基础对应承托一根竖向钢立柱，基础的尺寸设计要匹配上部结构的竖向荷载与水平风荷载，避免出现不均匀沉降，基础顶面预埋钢板与钢立柱焊接固定，连接节点处做加劲肋补强，抵消立柱受侧向力时的根部弯矩。竖向承重构件采用等截面H型钢立柱，立柱沿平台长度方向等距排布，

　　立柱间距的设定同时兼顾两个维度的要求：一是要保证上部顶棚桁架的挠度控制在规范允许范围内，避免跨度过大导致顶棚下挠积水；二是要保证廊下通行空间的净宽满足人流疏散要求，不会因为立柱过密造成通行阻碍。立柱之间在纵向设置交叉斜撑，斜撑采用角钢构件，通过节点板与立柱腹板连接，形成纵向的抗侧力体系，能够有效抵御垂直于廊架长度方向的水平风荷载，避免结构在强风下出现侧向失稳。上部的顶棚结构采用平行弦桁架形式，桁架的上下弦杆采用矩形钢管，腹杆采用小规格方管按三角形单元排布，这种桁架形式相比实腹式钢梁能够大幅降低结构自重，同时保证足够的抗弯刚度，顶棚的面层可以根据项目需求嵌入阳光板、金属穿孔板或者防腐木格栅，模型里预留了面层安装的龙骨卡位，

　　不需要额外做二次结构改造。下部的平台结构采用型钢次梁搭配混凝土面层的做法，平台挑出立柱外侧一定宽度，既可以扩大廊下的停留空间，也能让雨水顺着顶棚边缘落下时不会直接溅到平台边缘的行人，平台边缘做了上翻的挡水边，避免平台表面积水顺着侧边流淌污染立柱表面。在安装边界的考量上，这款廊架的所有钢构件都做了分段拆分设计，单段构件的长度控制在常规运输车辆的载货尺寸范围内，现场安装时不需要大型起重设备，仅靠小型吊装工具就能完成拼接，构件之间的连接节点全部采用螺栓加焊接的组合形式，螺栓定位做了工装限位，现场拼接时不需要反复调校尺寸，能够大幅缩短现场施工的周期。从实际使用的功能细节来看，廊架的净空高度按照成年人通行加小型景观设施摆放的需求设定，

　　不会因为净空过低造成压抑感，也不会因为净空过高导致遮阳避雨的效果打折扣；钢结构表面的处理预留了防腐涂装的厚度空间，后期可以根据场地的整体风格调整面漆颜色，适配不同的景观设计调性。结构计算层面，立柱的长细比、桁架的挠度、基础的抗倾覆系数都按照户外构筑物的荷载规范取值，考虑了常规地区的雪荷载、风荷载以及顶部检修的活荷载，不会出现极端天气下结构变形过大的问题。另外，这款结构的模块化程度较高，可以根据实际场地的长度需求，沿纵向增减标准段的数量，不需要重新做整体的结构计算，仅需要对端部的基础做局部补强即可，适配不同尺寸的场地安装需求，在公共空间配套设施的建设场景中，这种模块化的钢结构廊架能够大幅降低设计与施工的综合成本，同时保证结构的安全冗余度。
