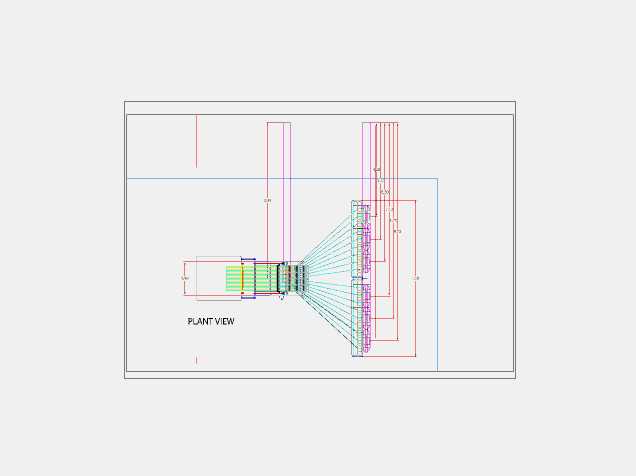

弹性件干燥处理工段管路布局结构

　　这套弹性件干燥工段的管路布局结构，主要面向橡胶弹性元件生产制程中的硫化后干燥工序场景，在汽车密封件、工业减震垫、弹性密封圈等产品的生产线上，该工段承担着去除弹性件表面残留水分、稳定制品尺寸性能的核心作用。从整体布局逻辑来看，设计阶段优先考虑了生产动线的连续性，进料端衔接前段清洗冷却工序的出料输送带，出料端直接对接后段的质检包装工位，避免了制程中的物料折返搬运，减少了工件在转运过程中出现二次沾水、磕碰变形的概率。

　　管路排布上采用了渐扩式的风道结构设计，从热风发生端的窄径管路逐步扩展至干燥舱段的宽幅出风面，这种结构能够让热风在干燥区域内形成均匀的层流风场，避免局部风速过高导致薄壁弹性件出现吹翘变形，同时也能防止风速过低区域出现干燥死角，保证不同摆放位置的工件都能获得一致的干燥效果。管路的支段设计预留了调节风阀的安装位置，现场调试时可以根据不同批次弹性件的壁厚、材质特性，单独调整各支路的热风流量与风速，适配丁腈橡胶、硅橡胶、三元乙丙橡胶等不同材质弹性件的干燥工艺要求。

　　从安装边界来看，整套结构的进料端接口尺寸匹配常规带宽600mm的工业输送带，安装时需要保证进料口与前段输送带的高度差控制在50mm以内，避免工件跌落出现外观损伤；整体设备的横向安装宽度为2400mm，纵向长度根据干燥时长需求设计为3800mm，顶部预留了300mm的管路检修空间，侧面距离车间墙体需要保留至少800mm的通行与维护通道，方便后期对风阀、加热组件进行定期检修更换。

　　结构细节上，干燥舱段的侧壁采用了双层夹芯结构设计，中间填充保温材料，能够减少舱内热量向车间环境散失，降低生产过程中的能耗损失；管路的转弯位置全部采用大圆弧过渡结构，避免直角转弯造成的风阻损耗，同时也能减少管路内部积尘，方便定期清洁维护。在出料端的位置，设计了倾斜的导风板结构，能够将舱内溢出的热风导向工件输送方向的反侧，减少热风直接吹向车间操作区域，改善一线操作岗位的作业环境温度。

　　设计过程中还充分考虑了不同产能需求的适配性，整套管路结构采用分段式法兰连接设计，用户可以根据自身生产线的产能要求，在中间段增减干燥舱的节段数量，不需要对整体风路结构进行大幅改动，就能适配每分钟3米到8米不等的输送带线速需求，覆盖从小批量多品种弹性件生产到大规模量产线的不同使用场景。另外，在管路的最低位置设计了冷凝水排放接口，生产停机时可以将管路内部因温度变化凝结的积水完全排出，避免积水滋生霉菌、锈蚀管路内壁，影响后续生产的工件表面清洁度。
