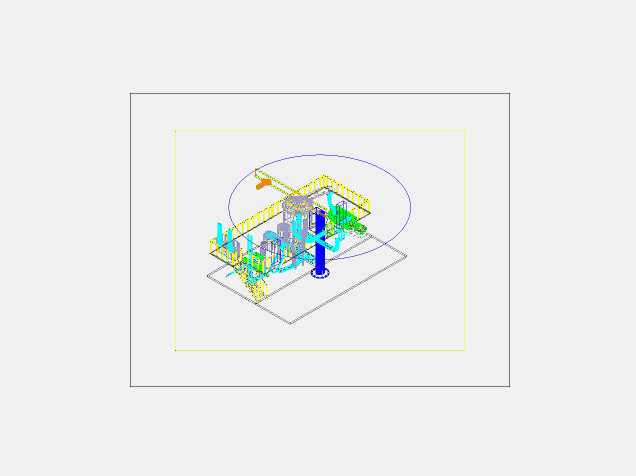

工业洗涤厂成套生产线三维结构设计

　　这套三维结构针对规模化工业洗涤作业场景搭建，覆盖从待洗物料上料、多工位清洗、漂洗、脱水到出料的全流程作业链路，适配纺织印染、工业零部件除污、商用布草集中处理等多类场景的产线规划需求。设计阶段优先梳理了洗涤作业的物料流转逻辑，将不同功能的处理单元按作业时序排布在环形作业半径内，中心设置旋转驱动工位，可带动承载架在各功能工位间精准切换，减少物料跨工位转运的冗余路径，相比直线型产线可压缩30%左右的占地空间，适配厂房面积受限的改扩建项目。产线外围设置全周安全防护护栏，护栏高度符合工业作业平台的安全防护要求，护栏预留检修开口位置，对应各核心处理单元的维护操作面，日常运维时无需拆除整段护栏即可完成滤芯更换、管路检修、传动部件润滑等常规操作。

　　各洗涤单元的管路采用分层排布设计，进水管、清洗剂输送管、排污管、回用水管分别设置独立的管线路由，不同介质管路采用差异化的颜色标识区分，避免安装阶段出现管路错接问题，同时管路接口全部采用快装式结构，后期更换管路配件时无需大面积拆解周边结构。产线的安装边界做了明确的预留设计，底部支撑框架采用可调式地脚结构，可适配地面平整度偏差在15mm以内的厂房地面，无需额外做大面积地面找平处理，框架外侧预留1.2米宽的操作巡检通道，满足操作人员日常巡检、临时故障排查的通行需求。旋转工位的驱动单元设置在产线中心底部，采用下沉式安装结构，驱动部件顶部与作业平台面齐平，避免凸起结构对物料转运造成干涉，驱动单元周边设置挡水围堰，

　　防止洗涤过程中飞溅的液体渗入驱动部件造成损坏。各洗涤工位的处理槽体根据处理工艺设置不同的容积参数，预洗工位槽体容积最大，可容纳大体积待洗物料的初步除污作业，精洗工位设置多组喷淋管，可从不同角度对物料表面进行高压冲洗，漂洗工位设置溢流结构，可持续替换槽内清水保证漂洗效果，脱水工位采用离心式结构，周边设置防溅挡板，避免脱水过程中液体飞溅到周边工位。产线的上料与出料工位设置在同一侧区域，可减少操作人员的走动范围，单名操作人员即可完成上料与出料的操作，降低产线运行的人力配置需求。设计过程中对各运动部件的运动包络做了全行程干涉检查，旋转架转动过程中与周边护栏、管路、槽体的最小安全间隙保持在50mm以上，避免运行过程中出现结构碰撞问题，

　　同时各工位的定位装置采用机械挡块加传感器定位的双重结构，保证旋转架每次停位的精度控制在2mm以内，确保各工位的喷淋、管路对接结构能够精准对位。考虑到洗涤作业环境的腐蚀性，所有与液体接触的结构件都做了防腐处理选型，框架结构采用型材拼接设计，无需大量焊接作业，现场安装时可通过螺栓快速组装，缩短产线的现场安装调试周期。
