仓储厂房大跨度桁架式拱形棚架结构

　　该结构为大跨度仓储类空间桁架承重体系，主要服务于单层工业仓储、堆场加盖、小型物料存储区的围护骨架搭建场景，可适配散料堆场、成品周转区、小型加工工位的防雨遮阳棚搭建需求，也可作为临时仓储设施的主体承重框架使用，相比传统实腹式钢梁结构，在同等跨度下自重降低四成以上，能有效降低下部基础的承载要求，适配地质条件一般的厂区空地搭建需求。

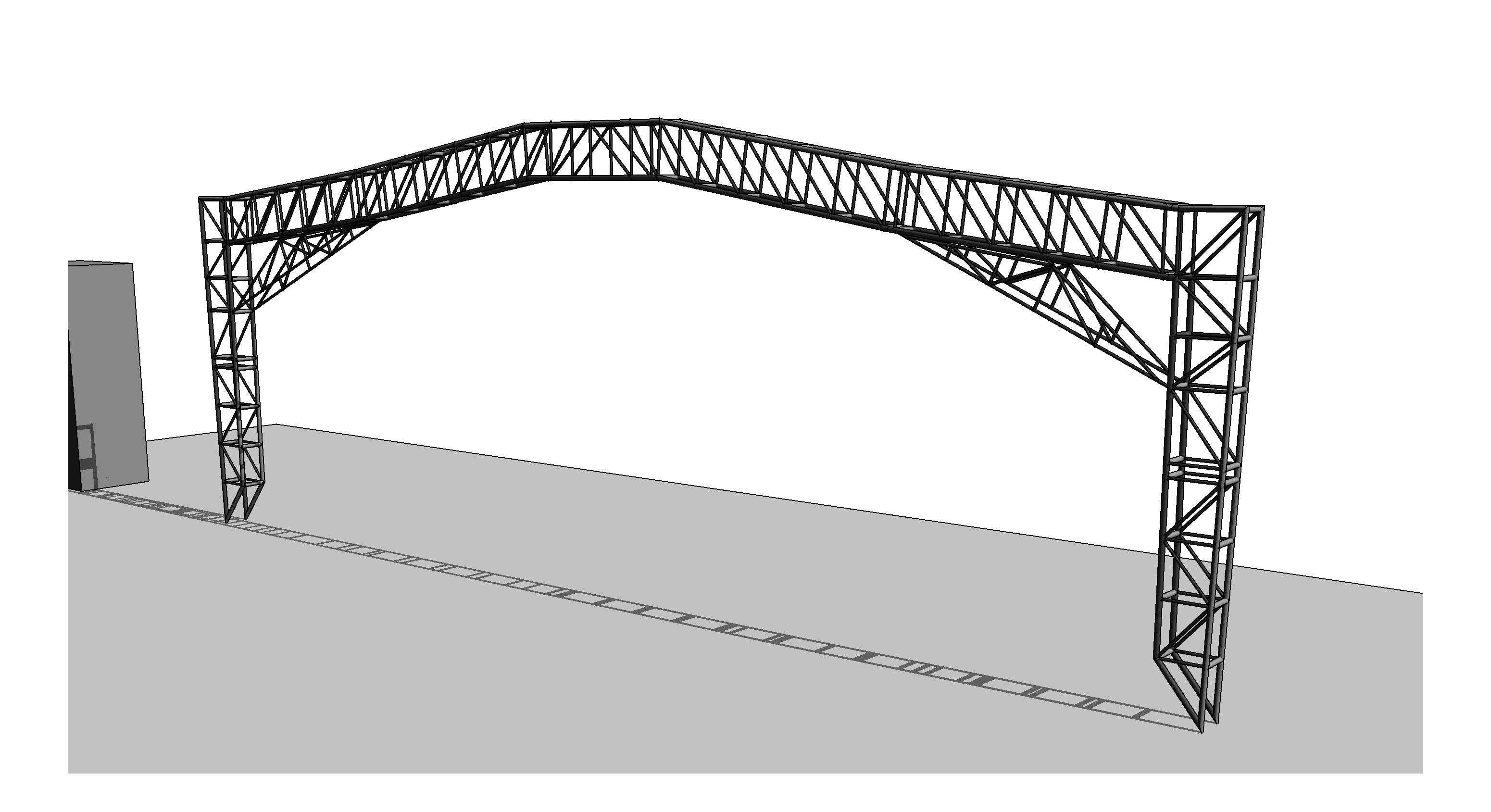

　　从结构功能来看，整个棚架采用三角形空间桁架单元拼接成型，两侧竖向立柱为矩形截面空间桁架，柱脚通过预埋锚板与混凝土地梁固定，柱顶与拱形桁架段采用刚接节点处理，拱形段上弦沿跨度方向起拱，起拱高度结合当地常年积雪荷载取值，避免冬季积雪在棚顶堆积造成局部荷载超限。桁架腹杆采用连续三角形布置，所有杆件交汇节点均采用相贯线焊接处理，减少节点处的应力集中问题，同时在立柱与拱形段的转角位置增设斜向支撑桁架，强化角部的抗扭刚度，应对侧向风荷载作用下的结构变形。

　　设计过程中优先考虑现场拼装的便捷性，所有桁架单元均拆分为长度不超过6米的分段模块，单元之间采用法兰盘配高强螺栓连接，无需现场进行大量焊接作业，普通安装班组配合小型起重设备即可完成整体拼装，大幅缩短现场施工周期。结构的侧向稳定性通过柱间交叉支撑实现，沿棚架长度方向每隔6米设置一道柱间支撑，支撑采用圆钢构件，可调节张紧度，抵消纵向水平荷载作用下的结构位移。

　　安装边界方面，两侧立柱外侧预留不小于1.2米的安装操作空间，用于柱脚锚栓固定及后期防腐维护作业，棚架内侧净空高度满足常规3.5吨叉车的通行及作业需求，拱形段最低点净空不低于4.5米，可适配标准仓储货架的摆放及物料堆高需求。棚架顶部可配套铺设压型彩钢板或阳光板，屋面荷载通过檩条传递至桁架上弦节点，所有荷载均沿桁架杆件轴向传递，充分发挥钢材的抗拉抗压性能，避免杆件出现受弯失效的情况。

　　结构选材上，主弦杆采用等边角钢拼接，腹杆采用 smaller 直径的圆钢构件，所有构件表面均做热浸镀锌处理，适配户外露天使用场景的防腐需求，整体结构的设计使用年限可达20年以上，在常规风荷载、雪荷载工况下无需额外增设加固构件。针对不同的场地跨度需求，该桁架体系可通过调整单元模块数量实现12米至24米跨度的灵活适配，无需重新进行整体结构建模计算，仅需对局部杆件的截面规格做对应调整即可，能大幅缩短同类型棚架的设计周期。在节点处理上，所有螺栓连接位置均设置防松垫片，避免长期风振作用下出现螺栓松动的问题，柱脚位置设置加劲肋强化锚板的局部刚度，防止柱脚在水平荷载作用下出现变形。
