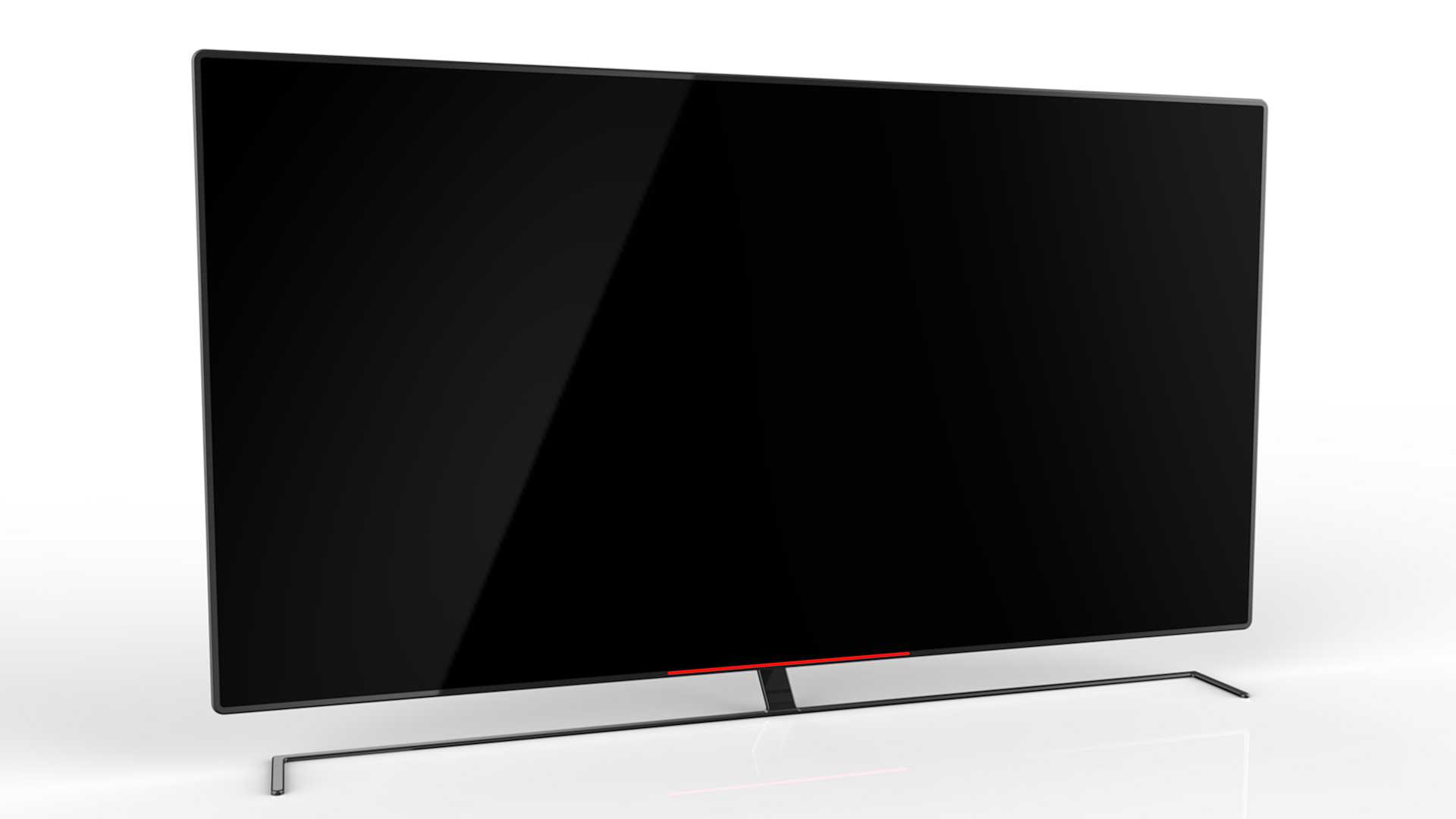

家用超薄平板液晶电视外观结构设计

　　在民用消费电子结构设计领域，平板电视的结构开发需要兼顾外观质感、安装适配、散热布局与使用可靠性多个维度，本次呈现的超薄平板电视结构方案，针对家用客厅、卧室、小型办公会议空间等常见使用场景做了针对性的结构优化。从实际使用场景出发，家用场景下电视的摆放分为壁挂安装与桌面底座放置两种主流方式，设计阶段首先对两种安装方式的边界尺寸做了明确界定：壁挂状态下整机背部预留的挂架安装孔位符合通用VESA挂装标准，孔位间距覆盖主流40-55英寸段电视的通用挂装尺寸，背部与墙面的预留间隙控制在15mm，既保证壁挂后的贴墙视觉效果，也能为背部接口插拔、散热气流留出足够空间；桌面放置状态下配套的金属支脚采用前倾式受力结构，支脚触地端做了防滑橡胶垫包覆，两个支脚的横向跨度根据整机重心分布做了优化，即使在轻微外力触碰下也能保持稳定，不会出现前倾侧翻的风险，支脚与屏幕下边框的连接位置隐藏在边框内侧，从正面观看不会露出连接结构，保证正面视觉的整体性。

　　从产品功能特性的结构匹配来看，这款电视的屏幕边框采用极窄三边设计，下边框宽度略宽于其余三边，用于容纳红外接收模块、状态指示灯与控制按键，指示灯做了柔光处理，避免夜间使用时光线过强造成视觉干扰，按键采用隐藏式触控设计，集成在下边框内侧，日常清洁边框时不会误触。屏幕面板的固定结构采用前框与后壳卡扣加少量螺丝的组合固定方式，卡扣沿边框均匀分布，保证面板受力均匀，不会出现局部挤压导致的屏幕漏光问题，后壳采用一体冲压成型的金属材质，表面做磨砂哑光处理，既可以提升整机结构强度，也能辅助内部电路工作时的热量散出，背部的接口区域做了下沉式设计，HDMI、USB、音视频接口全部布置在背部靠下的位置，壁挂状态下插拔线材不需要将电视从挂架上取下，接口旁预留了线材理线的卡扣结构，可以将外接线材整理后沿支脚或壁挂支架走线，避免线材杂乱外露。

　　设计思路上，这款电视没有采用过于夸张的异形结构，而是围绕家用场景的长期使用需求做细节优化：屏幕最薄处厚度控制在9mm，最厚的电路容纳区域厚度也仅为45mm，侧面观看时不会有厚重的臃肿感，下边框位置的装饰条采用窄边红色点缀，在全黑的整机外观上增加少量视觉层次，不会破坏整体简约的设计风格。散热结构的布局上，内部热源主要集中在背部下方的主板与电源板位置，后壳对应位置开设了细密的格栅进风口，屏幕上方的边框位置预留了隐蔽的出风口，利用热空气自然上升的原理形成被动散热风道，日常使用时不需要额外的散热风扇，避免风扇运转产生的噪音影响观影体验，同时也减少了风扇积灰带来的后期维护问题。

　　从安装边界的细节考量，桌面放置时整机的重心落在支脚支撑面的中心位置，支脚的高度设计为60mm，保证屏幕下沿距离放置台面有足够空间，不会被台面前沿摆放的 soundbar、机顶盒等设备遮挡屏幕显示区域；壁挂安装时配套的挂架孔位做了内凹处理，挂装后挂架的连接结构不会突出于后壳平面，保证整机贴墙后的平整度。屏幕的俯仰角度在桌面放置时为固定0度，符合日常坐姿观看的视角需求，如果用户需要调整俯仰角度，可以搭配可调角度的壁挂支架实现，后壳的结构强度在挂点位置做了局部加强，内置的金属衬片可以承受整机4倍以上的重量，避免长期挂装出现挂点开裂的问题。整机的边角位置全部做了R3以上的圆角处理，避免搬运、安装过程中尖锐边角划伤人员，也能降低边角磕碰造成的外壳损坏概率。
