适配树莓派的5英寸HDMI触控显示屏结构

　　在嵌入式开发、小型智能终端搭建的场景里，适配单板计算机的显示模块一直是硬件选型里的核心部件，这次的5英寸触控显示结构，就是针对树莓派系列单板做的适配化设计，解决了裸板单板无直接交互界面、外接通用显示器占用空间大、接线杂乱的实际问题。从实际使用场景来看，这类显示模块常被用在小型桌面智能终端、便携式检测设备、嵌入式教学实验平台、DIY迷你工控操作面板这些场景里，不需要额外搭配大尺寸显示器，直接叠装在单板上方就能完成本地的画面输出与触控交互，省去了外接键鼠、显示器的冗余布线，很适合空间受限的嵌入式集成项目。

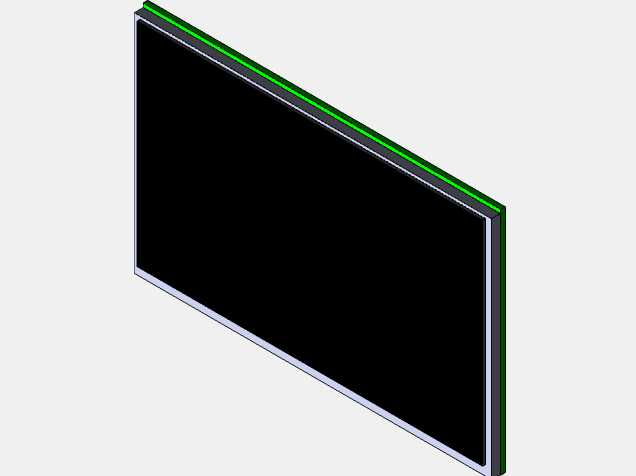

　　从功能特性上看，这块屏幕采用LCD显示面板，支持HDMI信号输入，自带触控层，不需要额外加装触控驱动板就能实现手指触控操作，屏幕的显示区域覆盖了面板绝大多数面积，黑边宽度控制在合理范围，既给屏幕边框的固定结构留出了安装空间，也不会过度浪费正面的显示面积。屏幕的PCB驱动板布置在面板下方，板载了HDMI信号接插件、触控信号通讯接口，同时预留了和树莓派引脚对应的排针安装位，叠装的时候可以直接通过排针和单板的GPIO引脚对接，不需要额外飞线，供电与信号传输都能通过排针完成，大幅简化了接线流程。

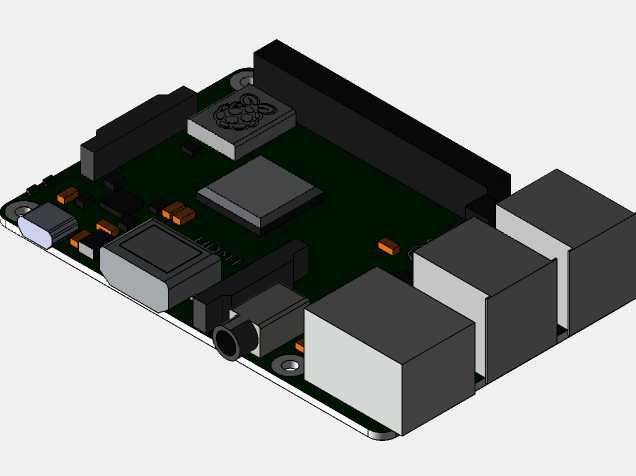

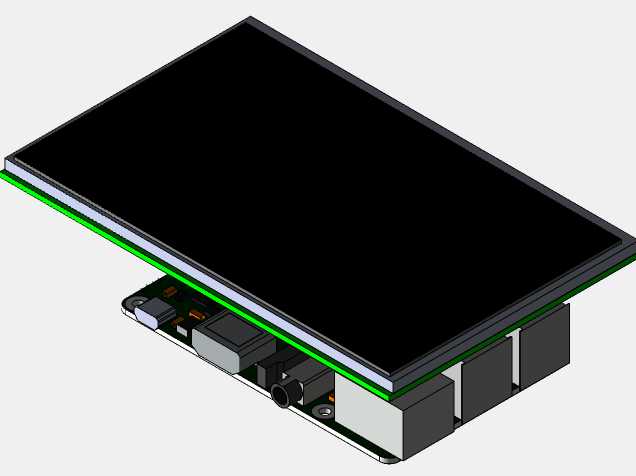

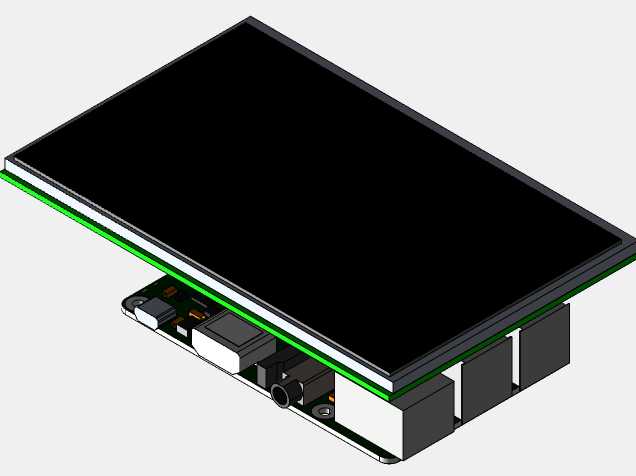

　　设计思路上，整个结构采用叠层安装的逻辑，屏幕面板位于最上层，下方通过铜柱或者塑胶支撑柱和树莓派单板连接，支撑柱的安装孔位完全对应树莓派3代B+型的固定孔位，不需要对单板做任何打孔、改装就能完成固定，屏幕驱动板的厚度和支撑柱的高度做了匹配，叠装之后驱动板和树莓派单板上的接口、元器件之间预留了足够的安全间隙，不会出现元器件挤压、短路的问题。屏幕的FPC排线采用弯折收边的设计，排线从屏幕背面引出后顺着支撑柱的间隙走线，不会凸出于整体结构的外轮廓，避免了排线被外物剐蹭脱落的风险。

　　外形尺寸与安装边界方面，屏幕的整体长宽尺寸略大于树莓派单板的长宽，边缘突出的宽度控制在5mm以内，不会因为加装屏幕导致整体占地面积大幅增加，屏幕整体的厚度（含驱动板）控制在10mm左右，加上下方树莓派单板的厚度，整体叠装后的总厚度不超过30mm，完全可以塞进常规的迷你设备外壳里。安装孔位的公差按照IT12级精度设计，支撑柱的安装孔做了沉台设计，固定螺丝拧入后螺丝头不会凸出于屏幕正面，保证了屏幕正面的平整度。屏幕的驱动板接口位置做了避让设计，叠装之后树莓派单板上的USB接口、网口、音频接口、电源接口都完全外露，不会被屏幕结构遮挡，外接U盘、网线、电源的时候不需要拆卸屏幕，日常使用的便利性得到了保障。

　　从结构可靠性的角度看，屏幕面板和驱动板之间采用金属屏蔽罩做隔离，既可以避免驱动板工作时的电磁干扰影响屏幕显示效果，也能提升整体结构的结构强度，减少外力挤压导致屏幕碎裂的风险。屏幕的触控层采用电容触控方案，表面覆盖了硬化亚克力保护层，日常触控操作的时候不会轻易刮花显示表面，保护层和LCD面板之间采用全贴合工艺的预留设计，建模时预留了贴合胶层的厚度空间，生产组装时可以直接按照预留间隙完成贴合，不会出现胶层厚度不均导致的显示水波纹问题。另外在屏幕的边缘位置，设计了窄边的塑胶固定边框，边框和屏幕面板之间预留了0.2mm的安装间隙，用来填充缓冲泡棉，设备受到轻微震动的时候，泡棉可以吸收冲击力，避免屏幕面板和硬边框直接碰撞导致的碎裂、漏液问题。

　　在实际选型适配的时候，这个结构可以直接匹配树莓派3B、3B+等主流型号的单板，不需要修改安装孔位或者支撑柱高度，对于做嵌入式项目开发的结构工程师来说，只需要在做设备外壳设计的时候，按照这个叠装后的整体外轮廓预留安装腔，同时在外壳正面开出对应屏幕显示区域的窗口，就能快速完成整套设备的显示交互部分设计，大幅缩短项目的硬件结构开发周期，不需要从零开始设计屏幕的驱动板固定、接线避让这些细节结构。
