舒尔针音频连接适配器结构设计

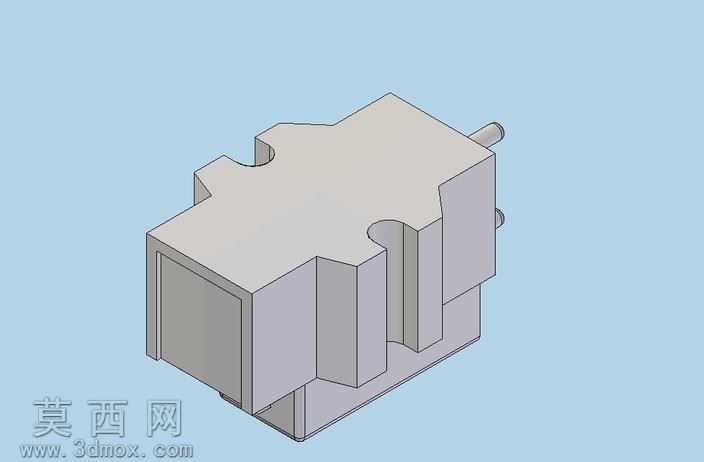

本作品为舒尔针音频连接适配器的三维结构设计，建模阶段采用Solid Edge软件完成全参数化特征构建，首先通过基准平面定位确定适配器的整体装配基准，先绘制主体基座的二维轮廓草图，通过拉伸、切除等基础特征生成基座的主体块体结构，针对基座上的舒尔针插接定位槽，采用精准的草图约束控制槽位的间距与轮廓尺寸，通过拉伸切除生成对称分布的定位卡槽，卡槽边缘做了微小的圆角过渡处理，避免实际使用中插拔配件时出现应力集中导致的结构开裂问题。主体基座侧面的插针安装位采用同轴心约束定位，通过凸台拉伸生成插针的固定基座，插针本身采用圆柱拉伸特征构建，保证插针与安装孔的同轴度公差符合音频连接的接触精度要求。材质配置上，主体基座部分赋予哑光浅灰色硬质工程塑料材质，调整材质的粗糙度参数模拟注塑成型的哑光表面质感，金属插针部分赋予抛光金属材质，调整反射参数还原金属接插件的光亮金属质感，渲染阶段采用柔和的环境天光作为主光源，搭配辅助补光消除结构死角的阴影，清晰呈现适配器的拼接式块体结构特征。设计思路上，该适配器主要用于舒尔规格音频配件的转接连接，整体采用模块化块体拼接结构，无需额外紧固件即可通过自身的卡槽结构实现与对应配件的卡接固定，结构紧凑小巧，在保证插接连接强度的前提下尽可能压缩整体体积，适配音频设备狭小的安装空间，所有插接接触面均做了平面度约束，保证连接时的接触稳定性，避免音频信号传输过程中出现接触不良的问题，结构上的对称卡槽设计可实现正反方向的快速插接，降低用户使用时的对位难度，提升配件的使用便捷性。
