对称式汽车品牌标识立体结构设计

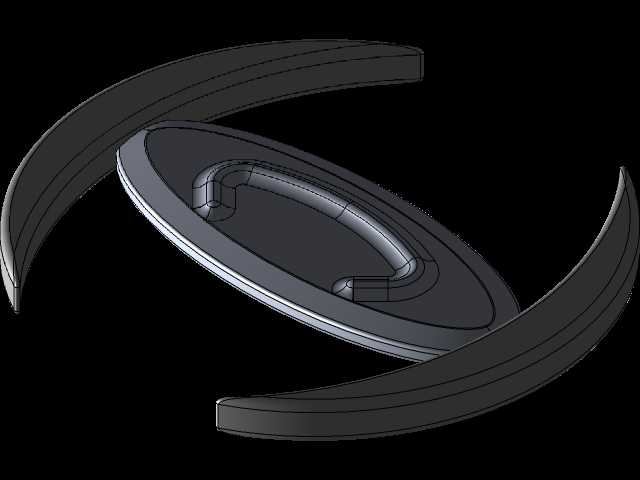

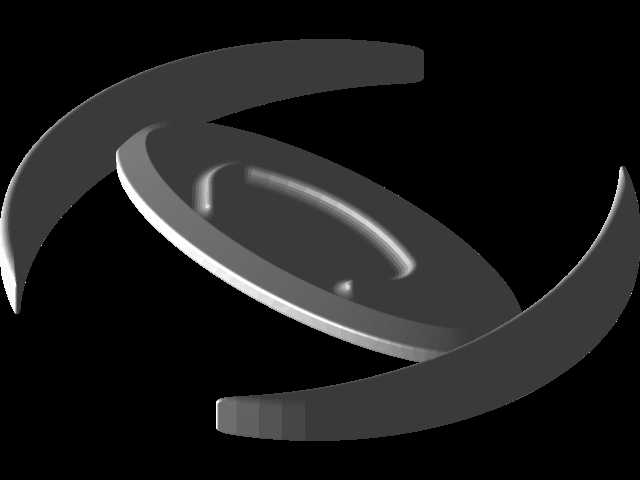

　　这款对称造型的汽车标识件，主要应用于乘用车辆前脸格栅中央、尾门居中位置以及方向盘中央装饰区域，是车辆品牌视觉识别体系的核心外露部件，承担着品牌辨识度传递、外观装饰协调的核心作用，部分高端车型的同类型标识还会集成ACC雷达罩、发光模组的安装定位结构，不过这款标识结构偏向传统纯装饰类的金属质感标识，未预留电子元件安装位。从结构设计逻辑来看，整体采用左右完全对称的布局，两侧弧形支撑翼与中央椭圆标识主体形成稳定的视觉平衡，弧形翼的外边缘做了渐变收窄处理，从靠近中央椭圆位置的较厚结构逐步向上下两端收尖，既保证了安装时的结构强度，也避免了边缘过于锐利带来的磕碰风险，同时曲面过渡全部采用G2连续的顺滑处理，没有生硬的折角，

　　匹配车身外饰件的曲面设计语言，不会在整车外观上产生突兀的视觉断点。中央椭圆区域做了双层结构设计，外层是亮面镀铬质感的环形承托结构，内层是内凹的品牌造型区域，内凹深度控制在3mm左右，既可以形成足够的光影层次突出品牌图形，也不会因为凹陷过深积累灰尘、增加清洗难度。安装边界方面，这类标识的整体厚度通常控制在8-12mm区间，背面预留3M胶粘贴位或者两个定位卡脚，卡脚间距匹配对应车型格栅或者尾门的预留安装孔位，安装后标识与安装面的贴合间隙控制在0.5mm以内，避免高速行驶时产生风噪或者积水积尘。设计过程中需要重点考虑不同安装位置的曲面适配性，比如安装在尾门曲面位置时，标识背面需要做随形的弧度处理，保证粘贴或者卡接后完全贴合车身曲面，

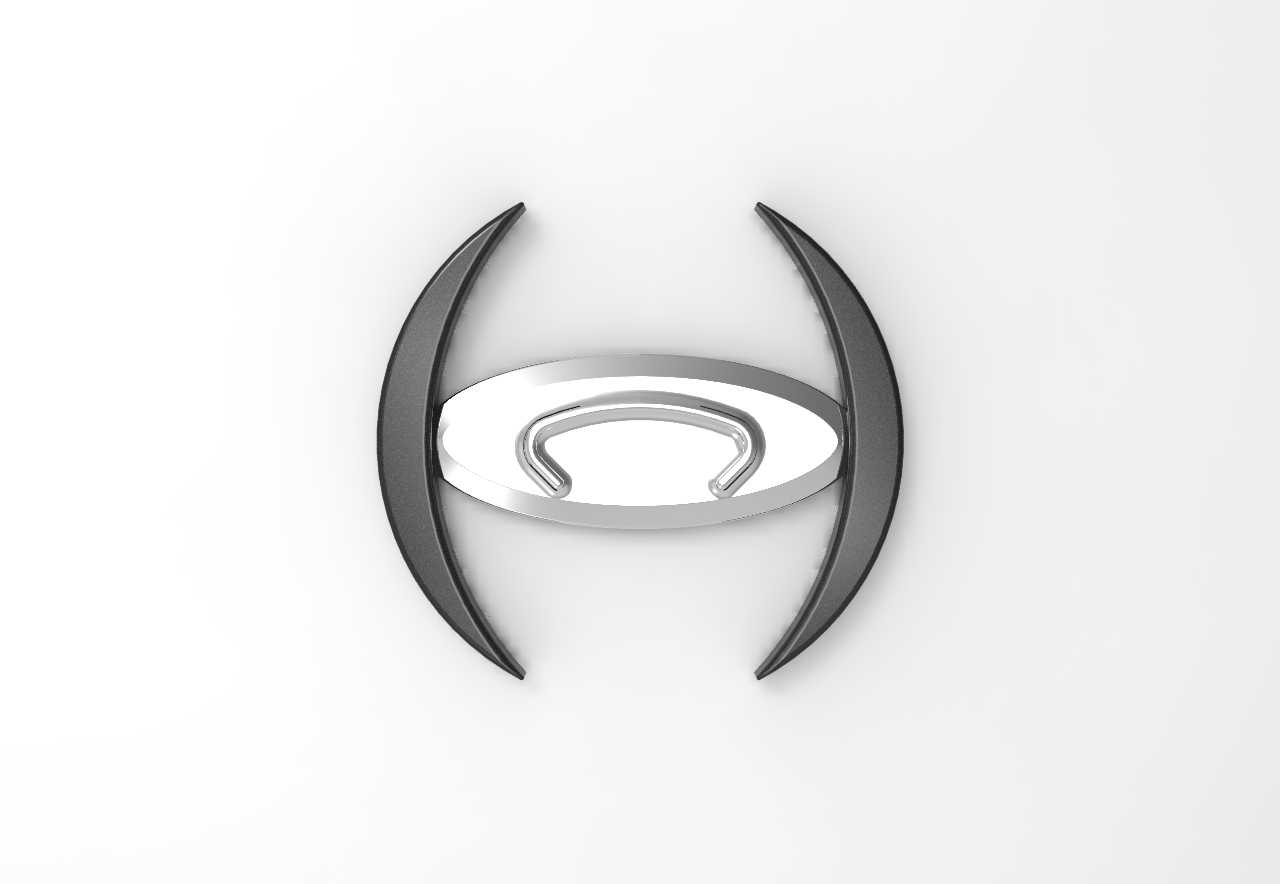

　　不会出现边缘翘起的问题；两侧弧形翼的结构做了等壁厚设计，壁厚统一为2.5mm，既可以保证注塑或者金属冲压成型时的材料流动性，避免出现缩痕、填充不足的成型缺陷，也能控制整体重量，不会因为标识过重导致长期使用后脱落。表面处理上，两侧弧形翼采用哑光磨砂的金属质感处理，中央椭圆区域采用高光亮面处理，通过两种不同质感的对比突出中央的品牌核心图形，提升视觉层次感，同时哑光区域不容易留存指纹和水渍，亮面区域的抛光等级达到镜面级，在光线照射下可以形成清晰的反光，提升标识的精致感。在实际装车验证环节，这类标识需要通过耐候性测试，在-40℃到85℃的环境温度区间内不会出现变形、镀层脱落、变色的问题，同时要满足洗车高压水枪冲击、砂石击打、

　　酸碱腐蚀的使用要求，结构边缘做了R0.8mm的圆角处理，避免安装和使用过程中划伤操作人员或者用户。从建模逻辑来看，先绘制整体对称的中心基准面，所有特征都基于基准面做镜像处理，保证左右两侧的形位公差控制在0.1mm以内，避免出现视觉上的不对称；中央椭圆区域的品牌图形做了凸起0.8mm的处理，和内层凹陷区域形成高度差，即使在光线不好的环境下也能清晰识别品牌图形；两侧弧形翼的背面做了网格状的加强筋结构，加强筋厚度为1.2mm，高度为4mm，在不增加整体壁厚的前提下提升结构刚性，避免安装或者使用过程中出现弯折变形。
