环形多环结构金属汽车标识构件

　　该环形多环结构金属标识构件，主要应用于乘用车辆前脸格栅、尾门、轮毂中心盖、方向盘中央等外饰与内饰标识安装位，承担品牌视觉识别、外观装饰点缀的核心作用，是整车外观辨识度构建的关键外露零部件。从实际装车场景来看，这类多环对称结构的标识件，需要兼顾视觉平衡感与安装适配性，设计阶段首先要匹配不同安装面的曲率特征——比如安装在尾门钣金曲面时，标识背面的定位柱间距、粘接基面的弧度要完全贴合车身冲压件的型面公差，避免出现安装后边缘翘边、缝隙不均的问题；如果是安装在格栅位置，还要预留卡接结构的让位空间，保证装配时卡扣能顺利卡入格栅的预留安装孔，不需要额外做现场修配。

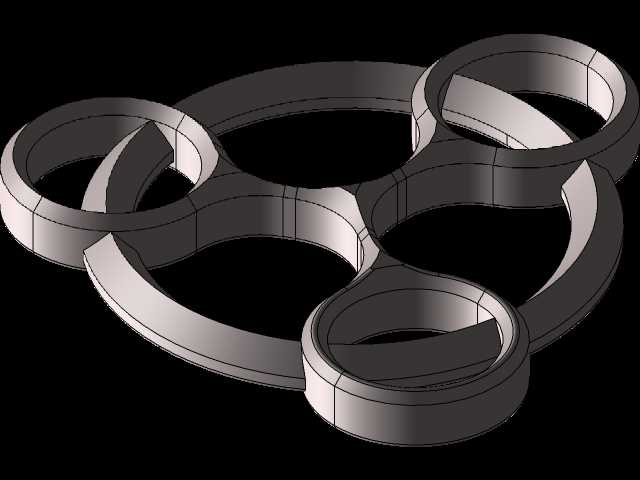

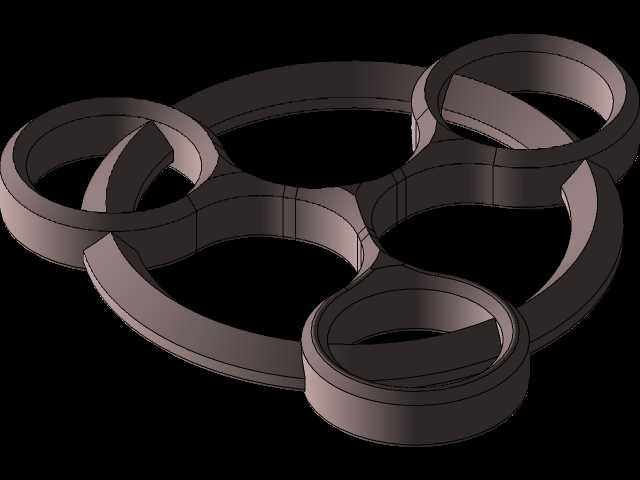

　　从结构设计思路来看，整体采用中心对称的三环加外围大环的布局，三个均匀分布的小环与中心连通的环形基体做一体化衔接，衔接位置做了连续的圆弧过渡处理，没有尖锐棱角，一方面是为了金属压铸或者机加工过程中避免应力集中，减少成型后出现缩孔、裂纹的缺陷概率，另一方面也能满足车辆外饰件的圆角安全要求，避免外露尖锐边对人员造成刮擦。整个构件的壁厚做了均匀化处理，环形截面的壁厚控制在2.5mm-3mm区间，既保证金属件的结构刚性，在日常洗车、轻微外力触碰时不会出现变形，也不会因为壁厚过大导致重量超标，增加粘接或者卡接结构的负载。

　　外形尺寸方面，这类标识件的外围最大轮廓直径通常控制在80mm-120mm区间，适配不同车型的安装位尺寸需求，三个突出的小环外径为大环外径的三分之一左右，视觉上形成稳定的三角支撑布局，不管是正面平视还是侧方斜视，都能保持清晰的轮廓识别度。安装边界上，构件背面设计有三个均匀分布的定位柱，定位柱的位置与三个小环的中心同轴，定位柱直径3mm，突出高度5mm，配合3M双面胶的粘接层厚度，刚好能让标识基面与安装面保持1.2mm左右的间隙，既可以抵消安装面的轻微平面度误差，也能让粘接胶层保持均匀的压缩量，保证长期使用过程中不会因为温度变化、车辆振动出现脱落。

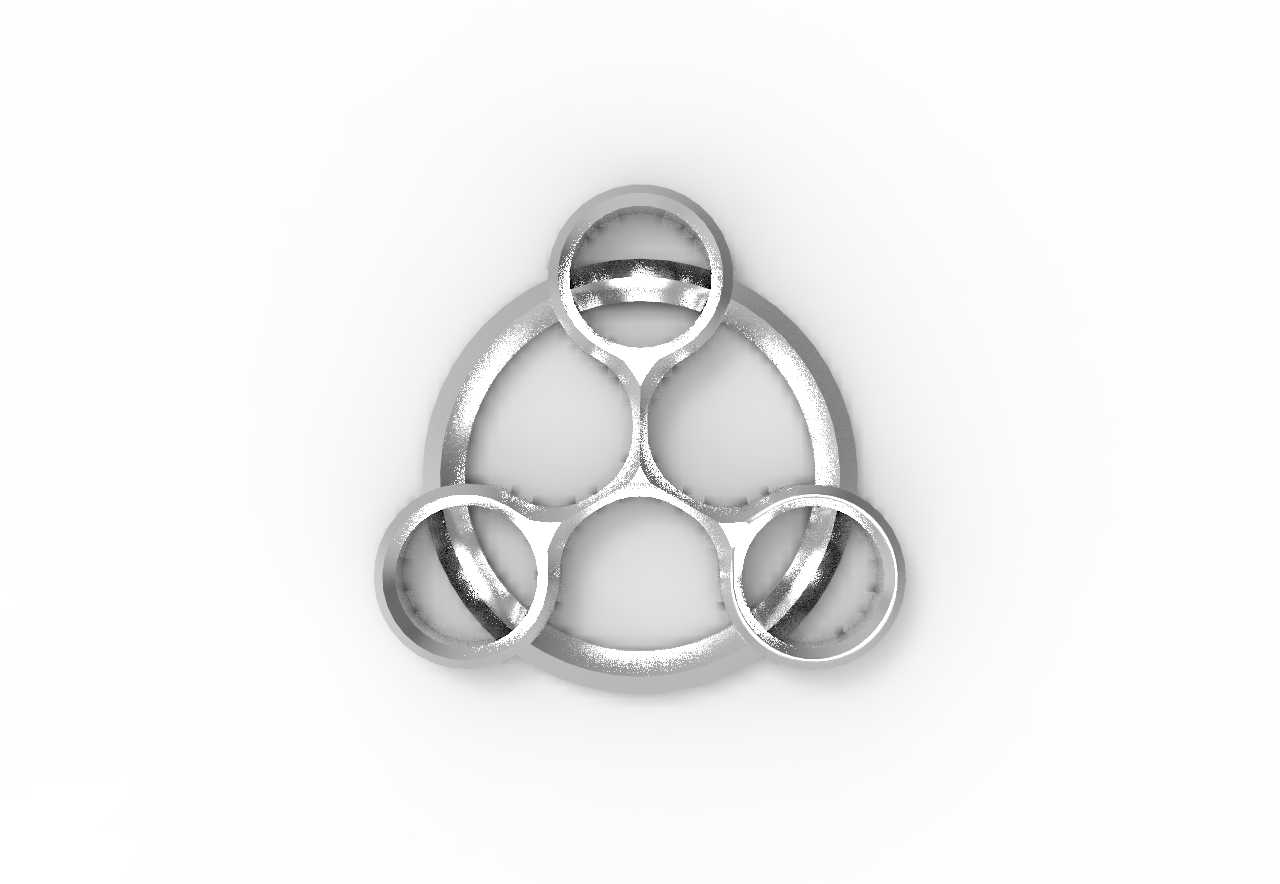

　　表面处理上，整体采用亮面镀铬的金属质感处理，环形的弧面经过抛光处理，光线照射下能形成连续的反光带，强化金属质感，同时镀铬层的厚度控制在0.02mm以上，满足车辆户外使用的耐盐雾、耐老化要求，在长期日晒雨淋的工况下不会出现起皮、锈蚀的问题。结构上所有环形的连通位置都做了等宽的流道设计，如果是采用压铸工艺生产，金属熔液可以从中心浇口快速填充到各个环形型腔，减少填充过程中的冷隔缺陷；如果是采用CNC机加工成型，连续的圆弧轮廓也可以减少刀具的频繁换向，降低加工振纹出现的概率，提升表面加工质量。

　　在实际装配验证阶段，这类标识件需要做高低温循环测试、振动测试、洗车高压水冲击测试，设计时环形结构的衔接处圆角半径不小于1.5mm，避免应力集中导致的镀层开裂；背面的粘接区域做了微纹处理，增加粘接胶层的附着面积，相比光面基面的粘接强度提升40%以上。针对不同安装位置的需求，还可以调整定位柱的长度和直径，比如安装在方向盘上的标识件，因为安装基面是硬质塑料件，定位柱长度可以缩短到3mm，避免过长的定位柱顶到内部的安全气囊模块；安装在轮毂上的标识件，还要在背面增加密封胶圈的安装槽，防止洗车水进入轮毂内部造成锈蚀。
