车载遥控钥匙外观结构三维数模

　　这款车载遥控钥匙的三维结构设计，完全围绕日常用车场景的实际使用需求展开，在手持握持手感、按键操作逻辑、内部元器件排布、外壳防护性能几个核心维度做了针对性的结构优化。从实际装车适配场景来看，这类遥控钥匙主要配套乘用车辆的中控锁控制系统，替代传统机械钥匙完成车门解锁、落锁、后备箱开启的远程操作，部分版本还预留了寻车按键的安装位，适配不同车型的配置差异需求。

　　设计过程中首先确定的是手持操作的人机边界，整体外壳采用圆角矩形的弧面过渡造型，边缘做了R3.5的倒圆处理，握持时不会硌手，整体长宽厚尺寸控制在65mm×35mm×14mm的范围内，刚好适配成年男性单手握持、拇指操作按键的动作范围，放入普通牛仔裤口袋、上衣内袋时不会产生突兀的凸起，也不会和口袋内的硬币、卡片类物品产生过度剐蹭。外壳采用上下扣合的装配结构，扣合边预留了0.15mm的超声波焊接筋位，装配后可以达到IP54级别的防尘防水能力，应对日常使用中遇到的泼溅、手汗、灰尘侵入场景完全足够，避免内部的PCB电路板、纽扣电池、信号发射模块因为受潮进灰出现接触不良的故障。

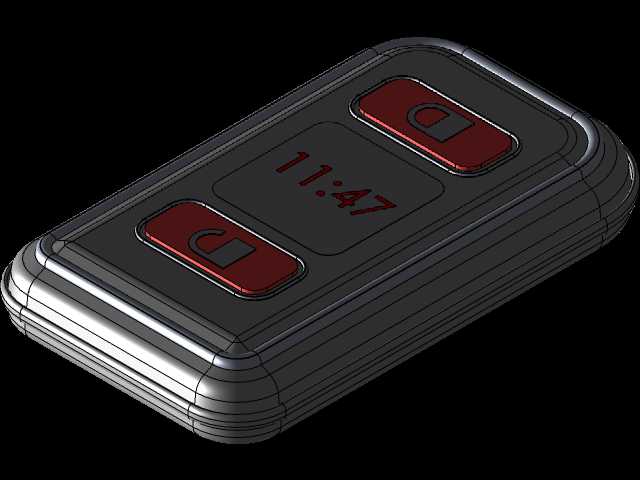

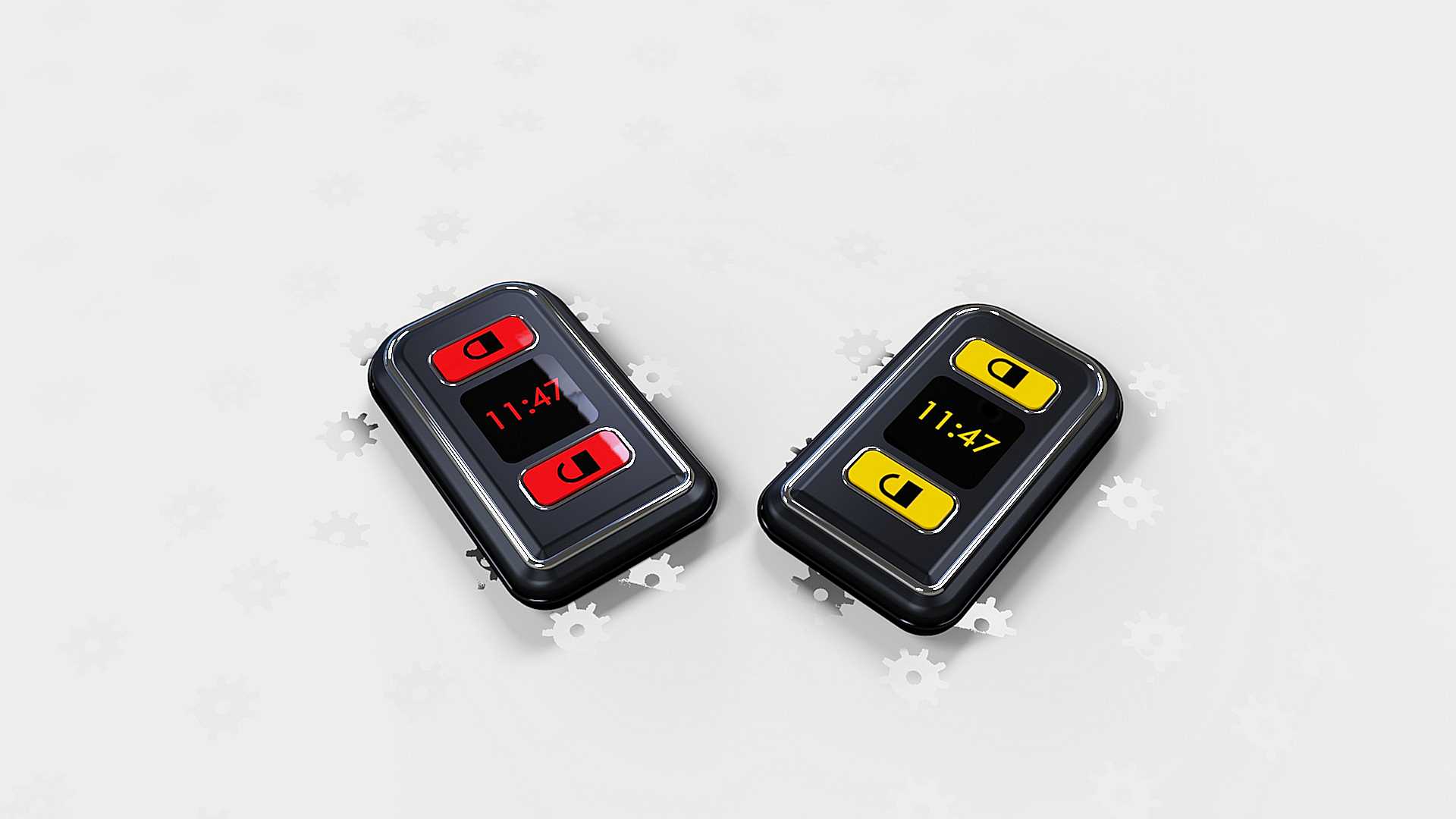

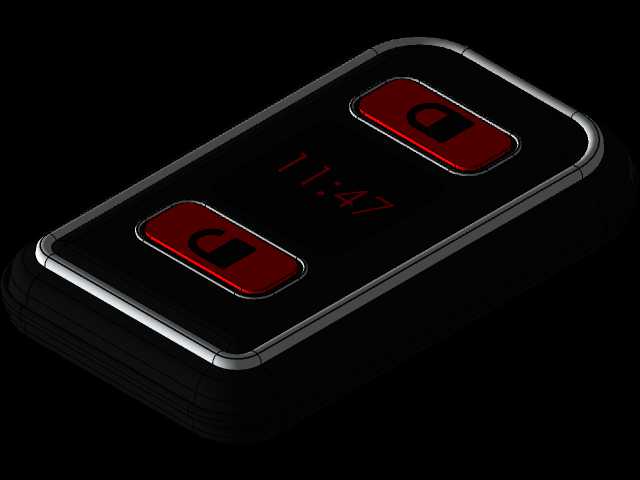

　　按键区域的布局做了分区设计，两款配色方案分别对应不同的车型配置定位，红黑配色版本将锁车、解锁按键做了上下排布，中间预留了时间显示屏的安装窗口，窗口周边做了0.8mm高的凸台，用来贴合透明视窗镜片，防止镜片被直接刮花；黄黑配色版本将两个功能按键做了对称斜向排布，同样预留了显示屏安装位，按键采用软胶材质，和外壳硬胶部分做了双色注塑的结构预留，按键的按压行程控制在1.2mm，按压力度设置在3-5N之间，既不会因为太轻导致误触，也不会因为按压过硬影响操作手感，每个按键下方都预留了锅仔片的安装定位柱，保证按压时的触发反馈清晰，不会出现卡滞、按偏无响应的问题。

　　内部结构的排布上，外壳内部预留了CR2032纽扣电池的安装仓，电池仓周边做了2mm高的挡筋，防止电池在受到剧烈震动时出现移位，电池仓旁边预留了信号发射天线的走线槽，PCB板的安装柱高度统一设置为4mm，保证电路板和外壳内壁之间留有足够的间隙，避免元器件和外壳硬接触出现虚焊。钥匙挂扣的位置做了加厚处理，挂孔周边的壁厚设置为2.5mm，比普通外壳区域1.8mm的壁厚更厚，能够承受50N的拉力不出现断裂，满足日常挂在钥匙串上的承重需求。

　　从结构设计的细节来看，外壳的所有脱模斜度都设置为1.5度，没有倒扣结构，不需要做复杂的抽芯滑块，适配常规的注塑模具生产，能够有效降低量产时的模具成本和成型不良率。表面处理预留了晒纹和UV高光的工艺位，按键区域的字符可以采用激光雕刻或者IMD模内注塑的工艺，保证长期使用字符不会被磨掉。两款不同配色的结构完全通用，只需要更换外壳的色母和按键的配色，就可以适配不同品牌车型的视觉风格需求，不需要重新开模，大幅提升了零件的通用率，降低了后续的配件供应成本。

　　在实际使用的可靠性验证维度，结构设计时预留了1.2米自由跌落的避让空间，内部元器件和外壳内壁之间的间隙可以缓冲跌落时的冲击力，边角位置的加厚结构也能避免跌落时出现外壳开裂的问题。按键的寿命测试标准按照10万次按压设计，软胶按键的壁厚设置为0.8mm，长期按压不会出现开裂、回弹失效的问题。电池仓的接触弹片采用镀金铜片，预留了0.3mm的预压量，保证车辆在颠簸路面行驶时，电池不会出现接触断电的情况，信号发射的稳定性不受影响。
