汽车椭圆双按键遥控钥匙结构设计

　　日常做整车配套零部件建模时，这类手持遥控钥匙是车身电子附件里很常见的结构件，不同于商用车的机械钥匙，乘用车型的遥控钥匙需要兼顾手持握持手感、按键操作反馈、内部电路板与电池的安装空间，还要匹配整车锁具的信号发射端结构要求。先从实际应用场景来说，这类双按键遥控钥匙主要适配紧凑型家用车型，日常使用中用户会将其放在口袋、手包内，偶尔会和钥匙串、硬币等物品摩擦，所以外壳的曲面弧度、边角过渡都需要做圆滑处理，避免尖锐棱角勾扯衣物，同时外壳的壁厚要控制在合理范围，保证日常跌落时不会出现开裂问题。

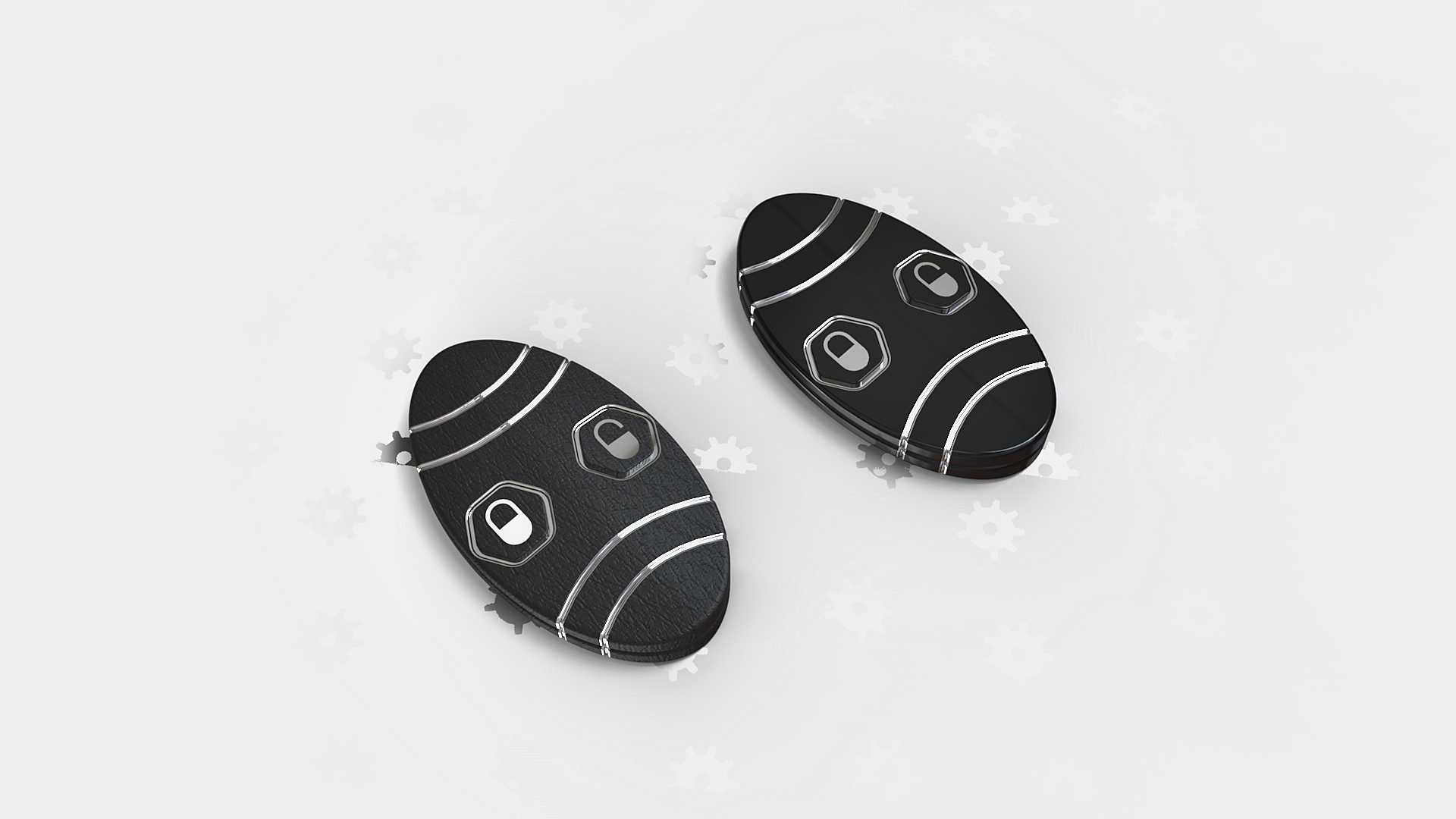

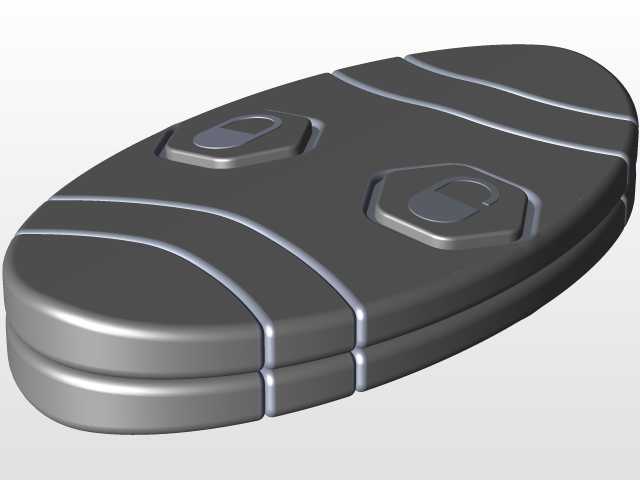

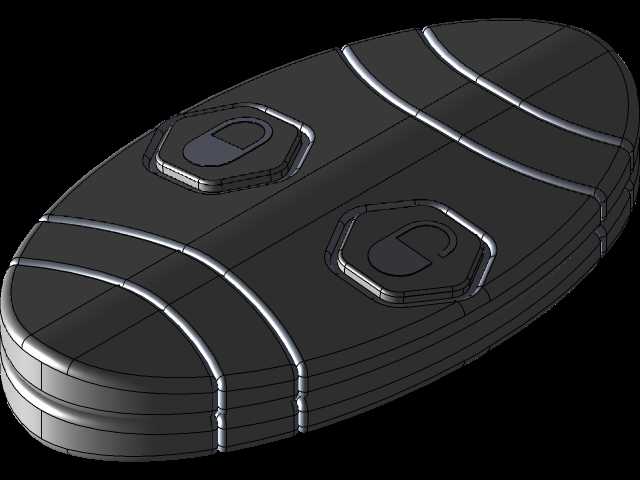

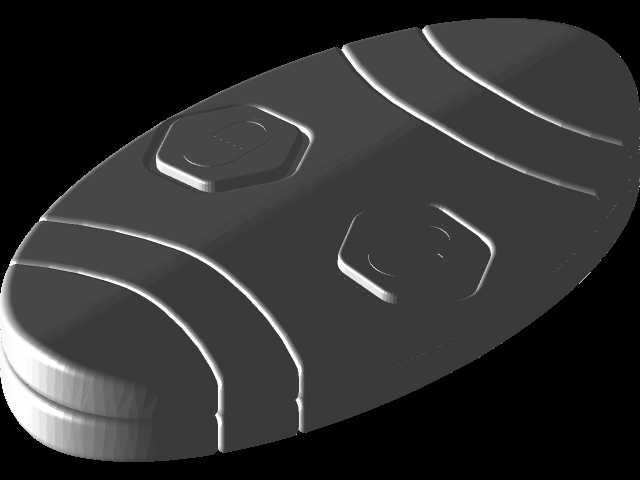

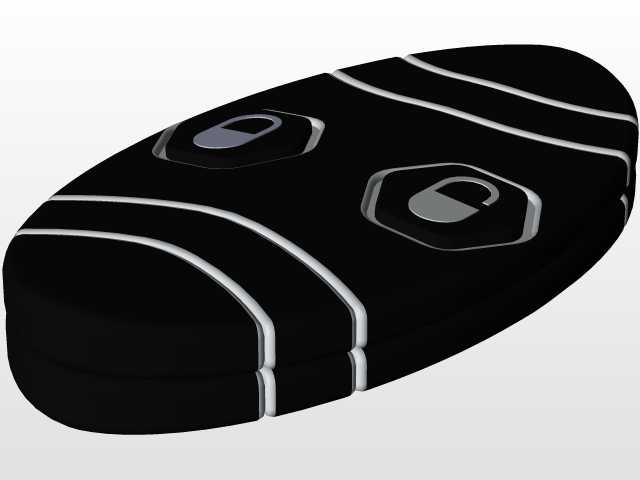

　　从功能特性上看，这款钥匙设置的两个按键分别对应锁车、解锁功能，按键区域做了内凹的定位设计，用户不用目视就能通过触感区分两个按键的位置，盲操作时不会出现按错的情况。按键周边的装饰条不仅是外观装饰作用，实际结构上是上下壳的合模定位筋延伸出来的结构，既可以遮挡合模线，也能提升上下壳装配后的整体刚性，减少按压按键时外壳的形变量。外壳整体采用椭圆流线型造型，握持时贴合手掌虎口位置的弧度，单手握持时拇指刚好落在按键区域，操作行程控制在1.2mm左右，按压力度设置在3-5N，既不会因为太轻出现误触，也不会因为力度太大导致操作费力。

　　设计思路上，首先要确定内部元器件的安装边界，内部需要容纳CR2032纽扣电池、射频发射电路板、信号发射天线，所以建模时先排布内部元件的位置，将电池放置在钥匙下半部分的重心位置，让整体重量分布均匀，握持时不会出现头重脚轻的情况。电路板固定采用上下壳的定位柱卡扣固定，不需要额外打螺丝，减少装配工序，同时在电池仓位置设置单独的可拆卸后盖，方便用户后期自行更换电池，不需要撬开整个钥匙外壳，降低外壳损坏的概率。天线部分沿着外壳内侧的边缘排布，避免金属装饰条对信号产生屏蔽，保证遥控信号的发射距离满足整车要求，空旷环境下有效遥控距离不小于20米。

　　外形尺寸方面，整体长度控制在65mm，宽度35mm，最厚处14mm，这个尺寸刚好适合亚洲人手型握持，不会因为尺寸过大导致放不进牛仔裤的小口袋，也不会因为尺寸太小容易遗失。安装边界上，上下壳采用止口配合结构，止口深度1.5mm，配合间隙控制在0.1mm，既可以保证装配后的密封性，达到日常防泼溅的要求，下雨时少量雨水淋到钥匙上不会渗入内部损坏电路板，也不会因为间隙太小导致装配困难。按键采用软胶材质和硬胶外壳二次注塑成型，按键和外壳之间的缝隙控制在0.05mm，既保证按键可以顺畅按压，也不会让灰尘从缝隙进入内部。外壳表面做细晒纹处理，避免日常使用时留下指纹和划痕，保持外观的整洁度。另外在钥匙的端部预留了钥匙挂孔的位置，挂孔处做了加厚处理，承受50N的拉力不会出现断裂，满足用户挂钥匙串的使用需求。在结构验证阶段，还要模拟1.2米高度自由跌落至水泥地面的工况，六个面跌落三次后外壳不能出现开裂，按键功能不能失效，同时要做按键寿命测试，单按键按压10万次后按键反馈不能出现明显衰减，保证产品的使用寿命覆盖整车的使用周期。
