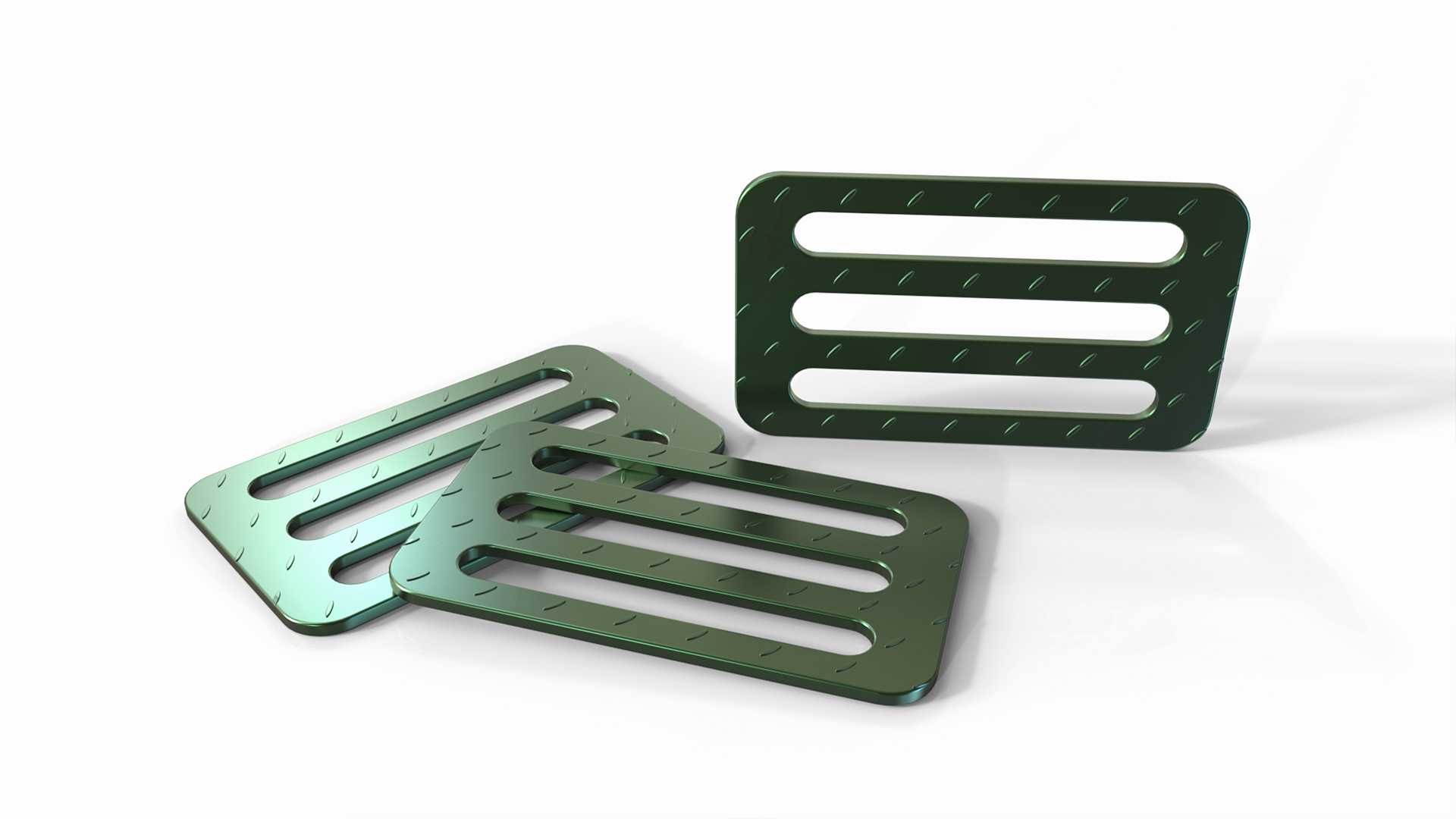

带防滑纹理三槽式金属格栅连接片

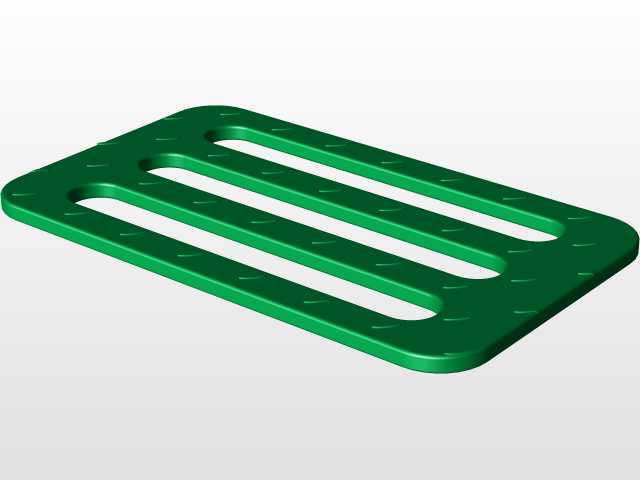

　　这类格栅片的表面防滑纹理能增加和织带接触面的摩擦力，当织带穿过槽孔承受拉力时，纹理的微凸结构会嵌入织带的纤维缝隙里，不会因为长时间受震动出现织带滑移松脱的问题，很多工程现场用的工具腰带、设备挂载带，都会选用这类结构的格栅片做长度调节和受力固定。再说到设计思路，做这个构件的三维建模时，首先要考虑的是边缘的圆角处理，所有和织带接触的槽孔边缘、外轮廓边缘都要做R0.8以上的倒圆角，不能留锋利的冲切毛边，不然织带在反复拉扯的过程中，纤维会被毛边磨断，大幅降低绑带的使用寿命。表面的防滑纹理不是做装饰用的，每一条斜向的凸纹高度控制在0.2mm，间距2mm，这个参数是经过反复测试的，凸纹太高会硌伤织带表面，太低又起不到防滑的作用，这类带防滑纹理的三槽式金属格栅片，在户外装具、物流捆扎、工业设备线束固定、轻型货架附件配套场景里的使用频次非常高，很多结构工程师在做配套固定结构选型时，经常会忽略这类小构件的细节设计，导致后期使用中出现织带滑脱、构件边缘割伤配套带材、受力后形变翘曲的问题。先从实际使用场景说起，在物流周转环节，这类格栅片常和丙纶织带、尼龙绑带配合，用来固定周转箱内的零散工件、栈板上的堆叠货件，相比普通的日字扣，它的三槽结构可以同时穿过三组不同走向的绑带，在多方向受力的捆扎场景里，不需要额外叠加多个扣件，就能完成交叉绑带的固定，减少了扣件堆叠带来的突出高度，避免货物堆叠时扣件硌伤上层货品的包装。在户外装具的配套结构里，

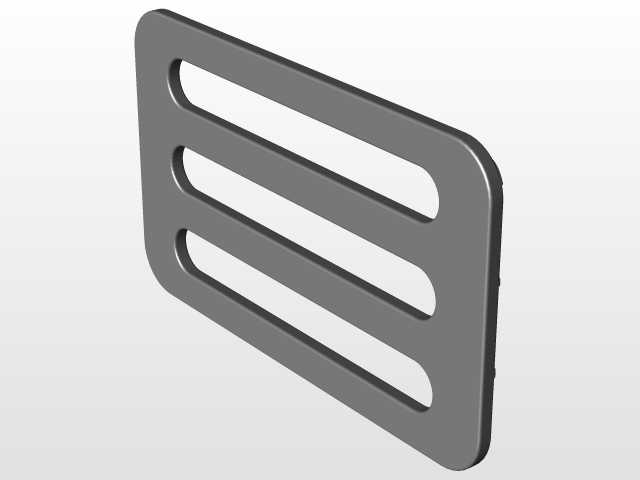

　　而且凸纹的走向和槽孔的长度方向呈45度夹角，不管织带从哪个方向受力，都能有足够的摩擦阻力阻止滑移。然后说外形尺寸和安装边界，这类格栅片的常规外轮廓是圆角矩形，长宽比控制在1.5:1左右，厚度根据承重等级分2mm、3mm两个常用规格，2mm厚的版本单孔能承受150kg的静拉力，适合轻型捆扎场景，3mm厚的版本单孔能承受300kg的静拉力，适合重型设备固定、货运捆扎的场景。三个槽孔的宽度统一是12mm，能兼容市面上绝大多数25mm宽度的织带穿过，槽孔之间的隔筋宽度不小于8mm，保证受力时隔筋不会出现弯曲变形，隔筋的上下表面同样要做圆角处理，避免割伤织带。安装的时候要注意，这类格栅片不需要额外的固定基座，直接穿入织带就能使用，

　　但是在设计配套结构时，要给格栅片预留至少2mm的活动间隙，因为织带在受力时会有一定的拉伸形变，格栅片需要有微小的转动空间来适配受力方向的变化，如果预留间隙太小，格栅片会被卡死，无法自动调整受力角度，容易出现局部应力集中导致隔筋断裂。另外，构件的四个角做了R5的大圆角处理，一方面是避免尖锐边角划伤操作人员，另一方面在货物堆叠时，大圆角不会硌破相邻货物的包装材料，也不会勾扯其他的织带或者线缆。在做结构强度校核的时候，要重点验算中间隔筋的抗弯强度，因为三个槽孔的结构里，中间的隔筋是受力最集中的位置，当两侧的槽孔同时承受反向拉力时，中间隔筋会承受双向的剪切力和弯曲力，所以建模的时候要保证隔筋的厚度和主体厚度一致，

　　不能因为做表面纹理而削减隔筋的实际壁厚，很多廉价的同类产品就是因为做纹理的时候压薄了隔筋位置的材料，导致受力时隔筋容易断裂。还有一个容易被忽略的设计细节，格栅片的整体平面度要控制在0.1mm以内，如果平面度太差，穿入织带后会出现翘曲，导致织带和格栅片的接触面积变小，摩擦力下降，容易出现松脱，而且翘曲的构件在受力时会出现应力集中在边角位置，长期使用容易出现金属疲劳断裂。这类构件一般用冲压工艺加工，建模的时候要考虑冲压的工艺性，所有的转角都要留合适的冲压圆角，避免出现尖角导致冲压时模具崩刃，也能减少冲压后的应力集中，提升构件的整体强度。表面处理一般采用喷塑或者电泳，相比镀锌处理，喷塑的表面摩擦系数更高，防滑效果更好，而且涂层有一定的弹性，不会像镀锌层那样容易脱落，也不会因为和织带反复摩擦而磨掉涂层出现锈蚀。在设备线束固定的场景里，这类格栅片还可以用来整理多组平行走向的线缆，把不同功能的线缆分别穿过不同的槽孔，就能实现线束的分层固定，不需要额外的扎带，后期维护的时候也能快速分出线缆走向，比传统的线卡更灵活，调整线束位置的时候只需要松开对应槽孔的线缆就行，不用剪断扎带重新固定。
