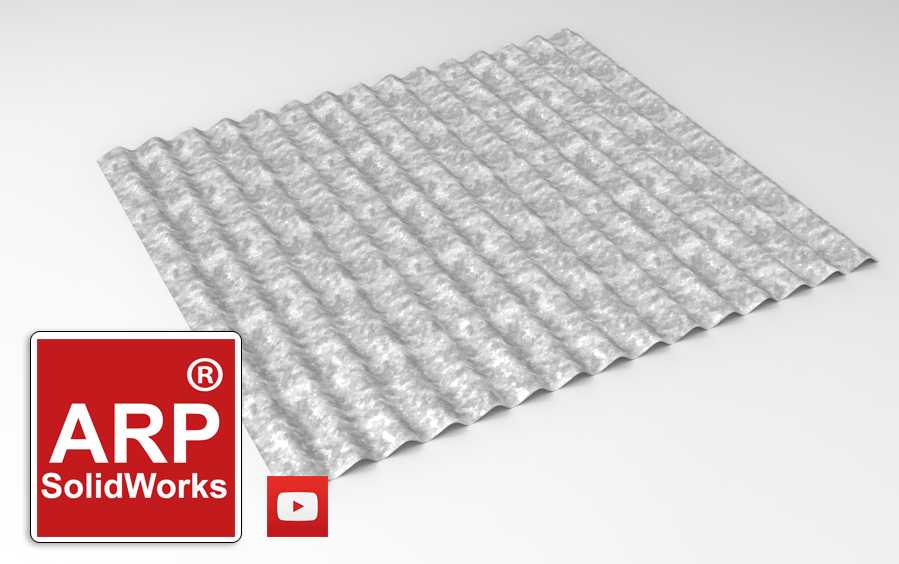

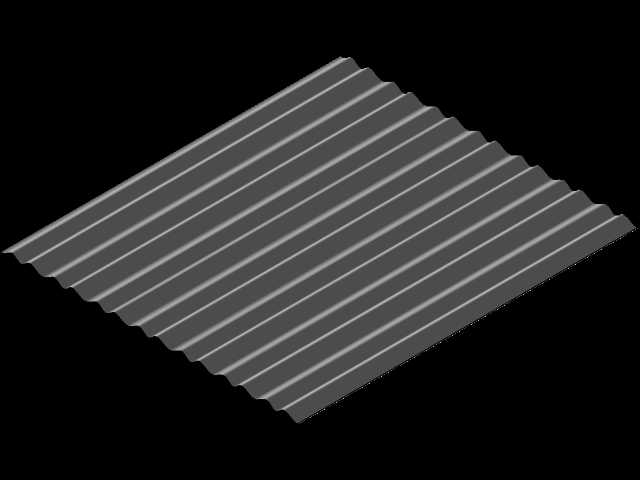

瓦楞形普通罗纹波纹板材结构

　　这类带连续平行波纹的罗纹板材，日常在工业厂房屋面铺设、临时围挡搭建、仓储库房侧墙围护、户外设备防雨罩壳加工场景里随处可见，和光面平板相比，冲压成型的连续波峰波谷结构，能在同等板材厚度下大幅提升整体抗弯刚度，不用额外增加加强筋就能满足大跨度铺设的承重需求，减少支撑龙骨的排布密度，降低现场安装的材料与人工成本。做这类板材的三维结构设计时，首先要匹配实际使用场景的荷载要求确定波高与波距参数，波高越高、波距越密，板材的垂直面承载能力越强，对应的材料延展率要求也越高，避免冲压成型时波峰位置出现应力开裂。建模过程中要先绘制单周期的波纹截面轮廓，注意波峰与波谷位置的圆角过渡，不能直接做直角折弯，否则实际冲压生产时会在折角位置出现应力集中，

　　长期受风雪荷载或者温度形变影响容易产生裂纹，圆角半径一般要控制在板材厚度的1.5到2倍之间，兼顾成型难度与结构强度。板材的安装边界设计要考虑实际施工的搭接需求，板材侧边要预留出对应波型的搭接止口，铺设时相邻两块板的波峰与波谷可以完全嵌合，配合密封胶条就能实现良好的防水防渗效果，不用额外做复杂的接缝处理。板材两端的连接边要预留出与龙骨固定的安装孔位，孔位要做长圆孔设计，抵消温度变化带来的板材热胀冷缩形变，避免固定位置出现拉扯变形。这类波纹板材除了建筑围护场景，也常被用来做设备的防滑踏板、物料输送的导流槽衬板，波纹结构可以增加接触面的摩擦力，或者引导物料沿波纹方向定向流动，不同使用场景下的波纹方向排布有明确区别：

　　做屋面围护时波纹沿排水坡度方向排布，引导雨水快速排走避免积水渗漏；做防滑踏板时波纹方向要与人员行走方向垂直，最大化防滑效果；做导流衬板时波纹方向要与物料流动方向一致，减少物料输送的阻力。建模时还要考虑板材的裁切余量，实际生产中整板生产的长度一般可以根据需求定制，但宽度受板材原材料幅面限制，设计时要结合常用原材料幅面确定单块板的有效覆盖宽度，减少裁切废料产生。波纹的成型工艺一般采用连续辊压成型，建模时的曲面曲率要连续顺滑，不能出现局部曲率突变，否则辊压生产时会出现卡料或者板面起皱的问题。如果是用在有防腐要求的场景，比如化工车间围护或者沿海区域建筑，板材的波纹圆角还要适当加大，减少腐蚀性介质在折角位置的积存，降低腐蚀速率。做结构校核时，

　　要重点验算波峰位置的静载挠度，模拟积雪、人员踩踏等荷载下的形变值，确保形变在允许范围内不会出现积水或者板面凹陷。另外这类板材的连接固定件一般设置在波峰位置，避免固定孔位置长期积水出现渗漏，建模时要预留出固定件的防水压片安装空间，保证安装后压片能完全覆盖固定孔位，配合防水垫圈实现密封。
