定制款六边形发光汽车标识徽章结构

　　做汽车外饰标识件设计快十二年，经手的车标类结构少说也有七八十款，这款带发光效果的六边形徽章，是去年给改装渠道做的定制化标识方案，落地后在售后改装市场的适配反馈比预期好不少。先从安装边界说起，这类徽章的安装位大多集中在中网居中位置、尾门牌照框上方、侧裙防擦条居中处，不同车型的安装面曲率差异很大，所以设计时特意把徽章的背部安装基座做了0.8mm的柔性形变余量，基座边缘做了3°的拔模斜度，搭配3M双面胶安装时，能适配最大R120的曲面安装面，不会出现边缘翘边、胶层贴合不均的问题，整体外轮廓控制在85mm*72mm的尺寸区间，厚度控制在12mm，既不会因为尺寸太小显得小气，也不会因为突出太多在高速行驶时增加风阻，甚至刮到洗车机的毛刷。

　　结构上做了分层设计，最外层是高透PC面罩，表面做了硬化处理，硬度达到2H，日常行驶中遇到的小石子飞溅、树枝刮擦都不会留下明显划痕，面罩内侧做了六边形的遮光纹理，和中间的发光层纹路完全对齐，避免出现漏光、光型发散的问题。中间的发光层采用的是冷光片结构，不是传统的LED灯珠排布，这样整个发光面的亮度均匀度能达到92%以上，不会出现局部亮斑、暗区的问题，发光颜色选的是荧光绿，这个颜色在雨雾天的辨识度比白光、蓝光高40%左右，夜间行车时的警示效果更好，同时冷光片的工作电流只有12mA，直接接车辆小灯线路取电就可以，不需要额外加继电器或者保险丝，不会对车辆原有电路造成负载压力。

　　发光层下方是黑色ABS基材的主体框架，框架上做了纵横交错的加强筋，筋位厚度1.2mm，既保证了整个徽章的结构强度，在1.5m高度自由跌落至水泥地面不会出现开裂、变形，又能把整体重量控制在28g以内，不会因为自重太大导致胶层长期受力脱落。框架两侧特意做了两个小的挂耳结构，除了胶装之外，还可以搭配自攻螺丝固定在越野车型的前杠护板上，适配硬派越野玩家的改装需求，挂耳位置做了沉台设计，螺丝安装后不会突出表面，影响整体外观平整度。

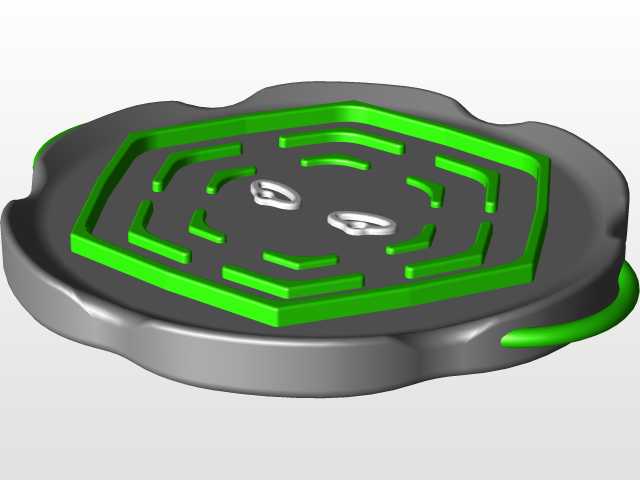

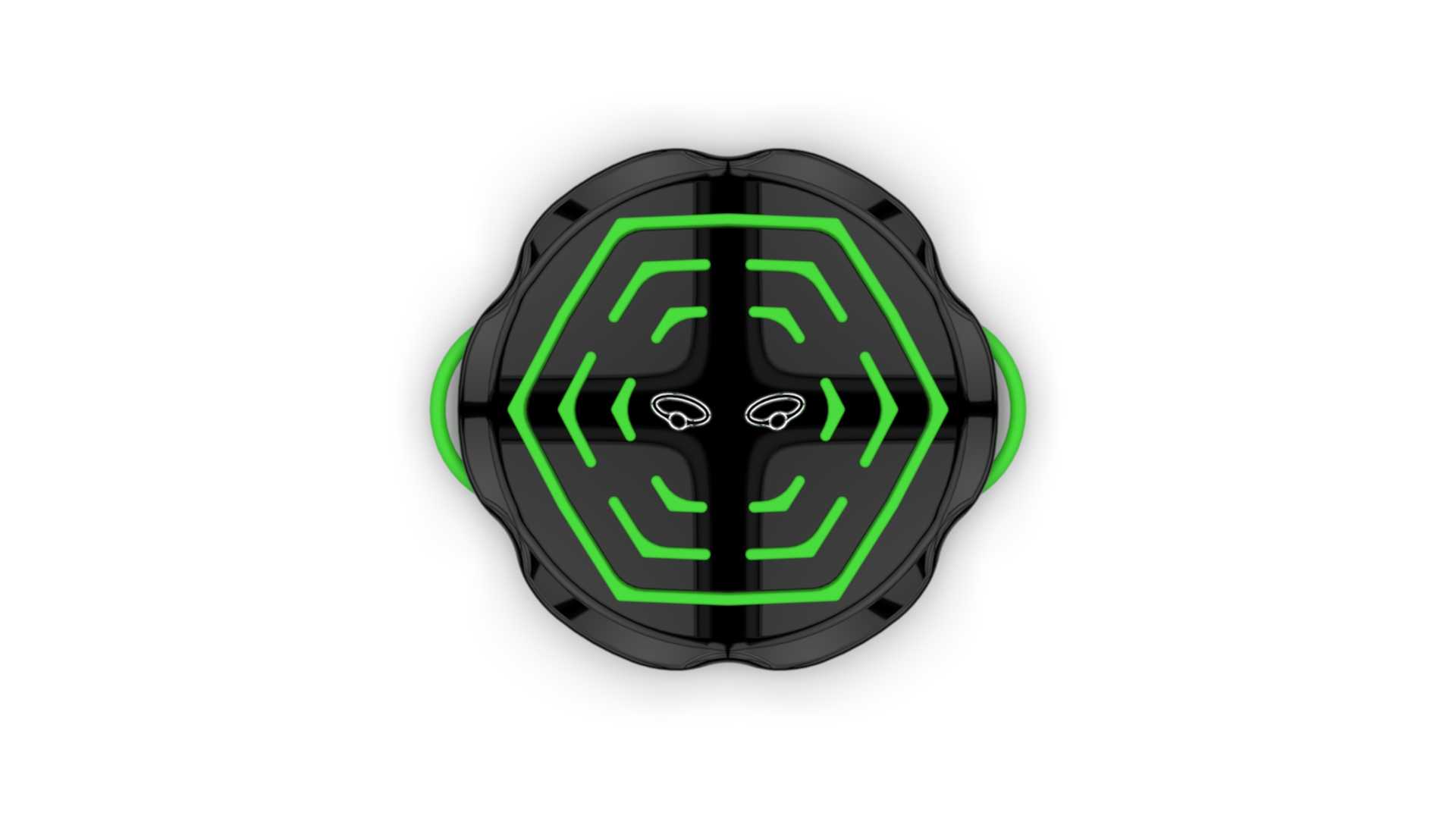

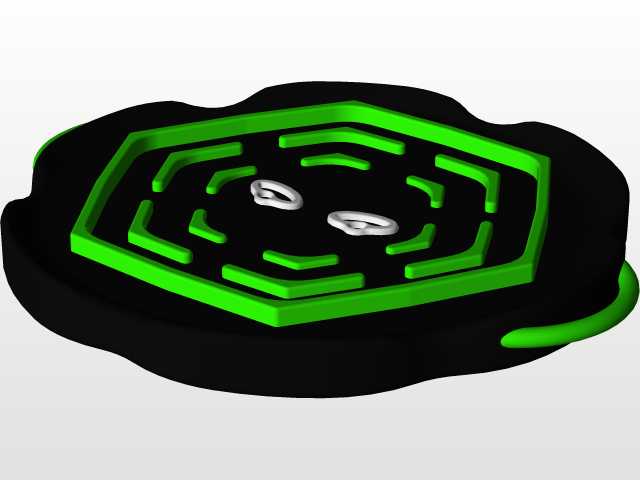

　　从设计思路上来说，没有采用传统车企的圆形、盾形徽章轮廓，而是做了带切角的类六边形外轮廓，边缘做了R3的圆角过渡，不会显得过于生硬，内部的发光纹路采用层层递进的六边形嵌套设计，中心位置做了两个对称的弧形装饰槽，既可以预留位置做定制化的字母、图案蚀刻，也能增加整个标识的层次感，不会因为大面积发光显得单调。背部的走线槽做了隐藏式设计，接线从基座上方的出线孔引出后，顺着安装面的缝隙走到车辆内饰接电，外露的线材做了波纹管防护，耐高低温性能覆盖-40℃到85℃，不管是北方冬季的低温还是南方夏季暴晒后的高温，线材都不会出现开裂、硬化的问题。

　　实际应用场景里，除了常规的民用车改装，这款徽章也可以适配新能源车型的前脸装饰，因为现在很多新能源车做了封闭式中网，传统的燃油车格栅车标安装位不再适用，这款徽章的薄型设计可以直接粘贴在封闭中网的平整表面，发光线路可以直接接车辆的日间行车灯线路，实现上电即亮的效果，不需要额外改动线路。另外在商用车队的标识统一场景里，只需要更换中心位置的装饰片，就可以快速定制出带有车队专属logo的徽章，不需要重新开整套模具，能大幅降低定制成本，中心装饰片采用卡扣式固定，拆卸更换只需要用塑料撬板从边缘缝隙撬开即可，不会损坏整个徽章的结构。

　　做结构验证的时候，我们特意做了1000小时的耐候性测试，在模拟紫外线照射、高低温循环、喷淋腐蚀的环境下，徽章表面没有出现变色、镀层脱落、发光不均的问题，防水等级达到IP67，日常高压水枪冲洗、雨天行驶都不会出现进水短路的问题。安装定位上，背部基座上做了十字定位标记，安装时只需要对齐安装位的十字标记，就能保证徽章的安装水平度，不会出现装歪的情况，对于普通车主来说，自己动手安装也能达到不错的效果，不需要到改装店花额外的安装工时费。
