盾形汽车装饰徽章结构设计

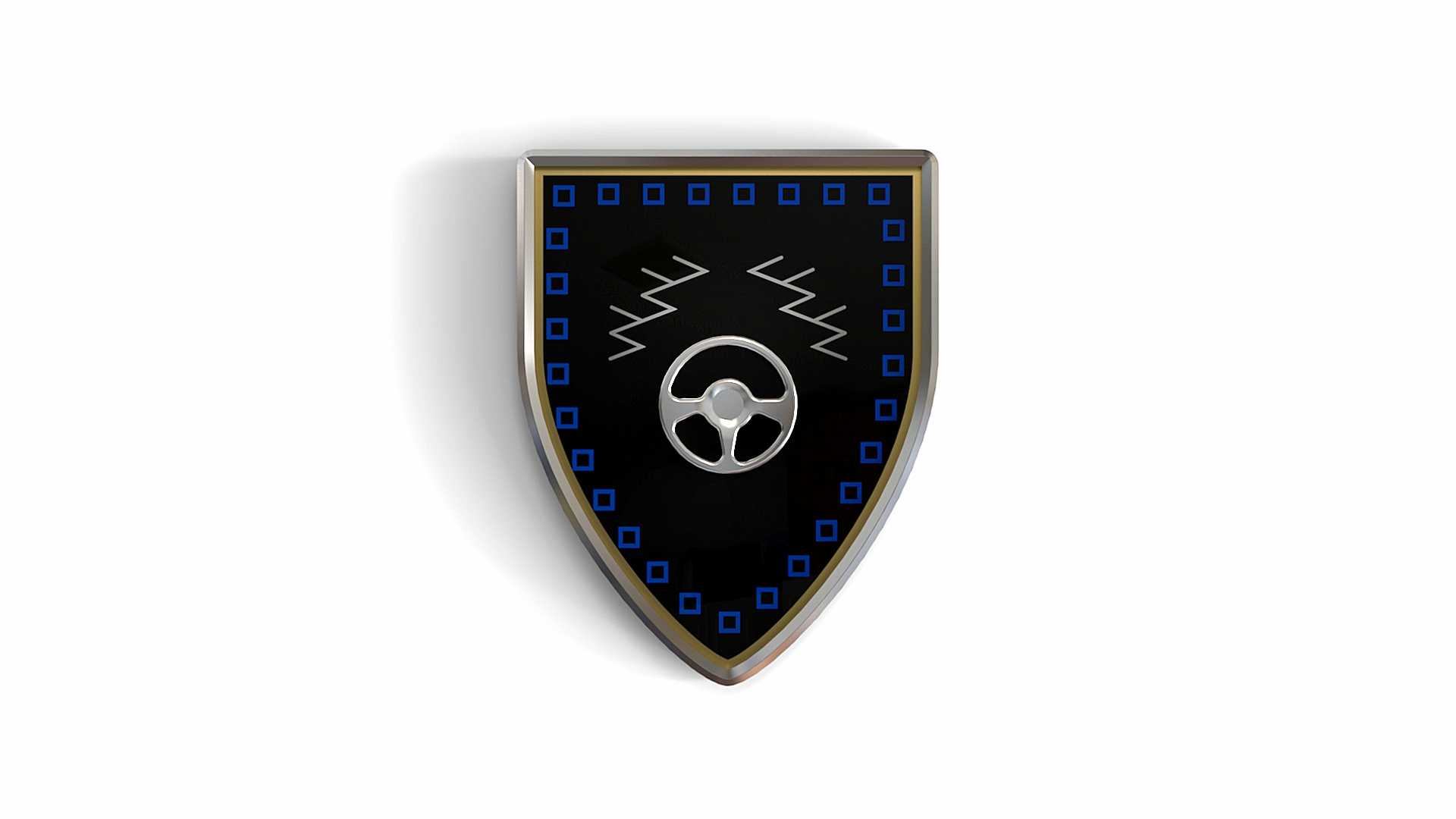

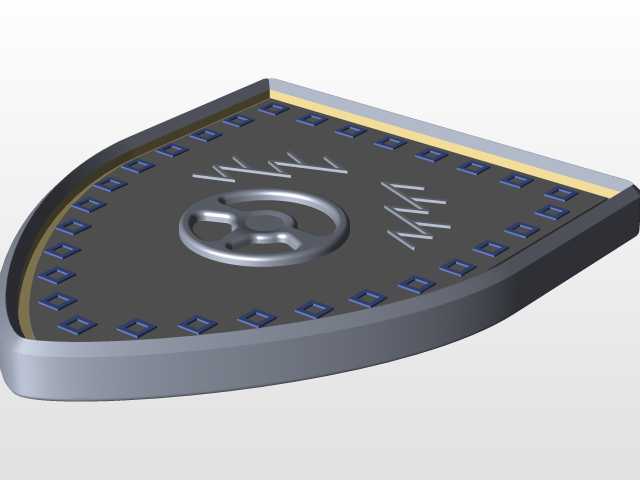

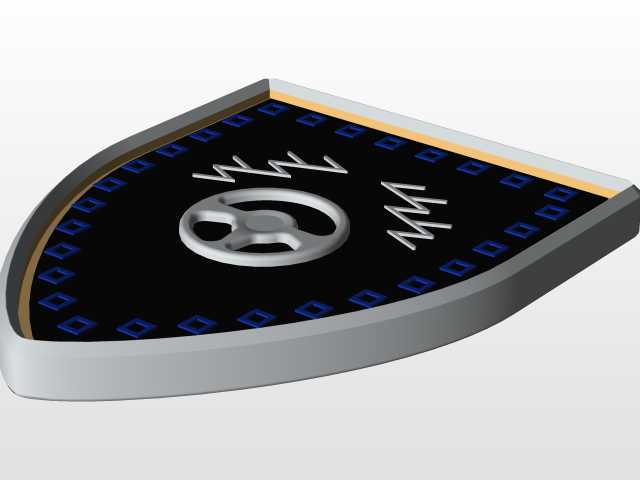

　　这款盾形汽车徽章的设计，首先要考虑的是车载场景下的实际使用需求，作为车身外饰标识件，它的安装边界需要匹配常见的翼子板、中网侧方、车尾侧标等位置的安装基面，整体外轮廓采用上宽下窄的经典盾形，边缘做了等宽的金属包边处理，包边的厚度控制在1.2mm，既保证边缘的结构强度，避免安装或日常擦拭时出现刮手的问题，也能在视觉上形成清晰的轮廓边界，和车身曲面形成自然过渡。徽章主体的基底采用哑光黑的质感处理，这种设计一方面是为了和金属包边、中心的方向盘造型元素形成材质对比，提升标识的层次感，另一方面哑光材质在户外日晒环境下不容易出现眩光，不会因为反光影响其他道路参与者的视线，符合汽车外饰件的安全设计要求。沿着盾形内边缘排布的方形蓝色装饰点，

　　采用等距阵列的布局，每个方形单元的边长为2mm，相邻单元的中心间距为4mm，阵列路径完全贴合盾形的内轮廓曲率，在建模时需要先提取盾形内边的等距偏移曲线，再沿着曲线做等分阵列，保证每个装饰点的位置均匀对称，不会因为轮廓的曲率变化出现疏密不均的问题，这些蓝色装饰点采用内嵌式设计，和黑色基底的表面齐平，避免突出的结构积累灰尘，也能降低洗车时被高压水流冲脱的风险。徽章中心区域的方向盘造型元素，是整个标识的视觉核心，三辐式的方向盘造型做了简化处理，轮缘的厚度为3mm，三根辐条采用等宽设计，和中心的圆形基座做了一体化的圆角过渡，圆角半径控制在0.8mm，既消除了尖锐的结构应力集中点，也让金属质感的元素呈现更温润的视觉效果。

　　方向盘上方的双折线装饰纹路，采用对称布局，每道折线的弯折角度为120度，线条凸起高度为0.5mm，这种浅凸起的设计既可以通过光影变化凸显纹路细节，又不会因为凸起过高在日常使用中出现磕碰掉漆的问题。在安装结构的设计上，徽章背面采用常见的粘贴式安装结构，预留了3mm厚度的背胶容纳槽，槽体边缘做了0.3mm的溢胶槽设计，粘贴时多余的背胶会流入溢胶槽，不会溢出到徽章边缘影响外观，同时背胶选用车载常用的亚克力泡棉胶，能够适应-40℃到80℃的工作温度范围，匹配不同地区的户外使用环境，避免高温或低温环境下出现胶层失效脱落的问题。在建模过程中，首先需要绘制盾形的外轮廓草图，确定整体的长宽比例为3:4，这个比例符合大众对盾形标识的视觉审美习惯，

　　也适配多数车型侧标位置的安装尺寸，不会因为尺寸过大显得突兀，也不会因为尺寸过小失去标识的辨识度。之后通过拉伸命令生成主体基底，再对边缘做倒角处理，金属包边部分采用单独的实体建模，和主体基底做布尔运算形成装配限位，保证后期生产时包边和基底的配合精度。中心的方向盘元素和折线纹路，都采用在基底表面做凸起拉伸的方式生成，所有凸起结构的根部都做了圆角处理，避免注塑或金属压铸生产时出现应力集中导致的填充不足、开裂等问题。考虑到车载环境的耐候性需求，整个徽章的外露结构都避免了直角和深槽设计，所有表面的转角都做了不小于0.3mm的圆角，减少灰尘和水渍的积存，降低后期清洁维护的难度，同时也能提升镀层或漆面的附着能力，延长产品的户外使用寿命。这类定制徽章除了作为量产车型的专属标识使用，也可以用于改装车的个性化装饰，所以在设计时也预留了一定的结构兼容性，背面除了背胶安装位，也可以根据需求加装定位销，适配螺丝固定的安装场景，满足不同用户的安装需求。在细节处理上，盾形的尖端部分做了小圆弧收头，避免尖锐的下端在安装或使用过程中划伤车身漆面或者人员，这个细节是汽车外饰件设计中很容易被忽略的点，所有外露的边缘都不能有尖锐的锐角，必须满足汽车外饰件的安全标准要求。蓝色装饰点的颜色选用饱和度适中的深蓝色，既能够和黑色基底形成足够的视觉对比，又不会因为颜色过于鲜艳和车身整体配色产生冲突，适配黑、白、银、灰等多数主流车身颜色。
