简化结构斯特林发动机三维设计模型

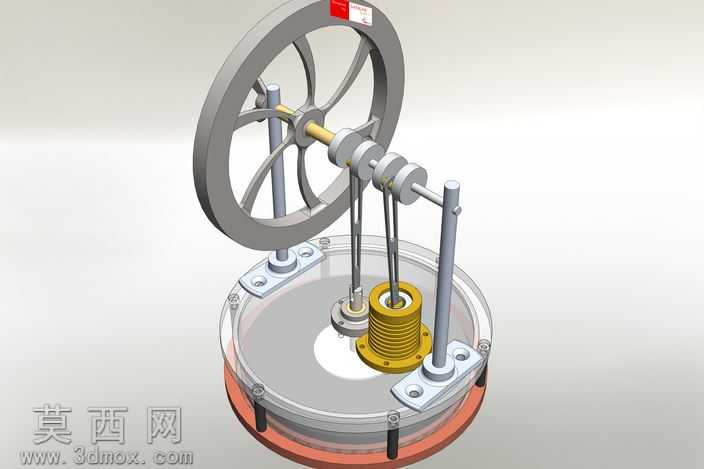

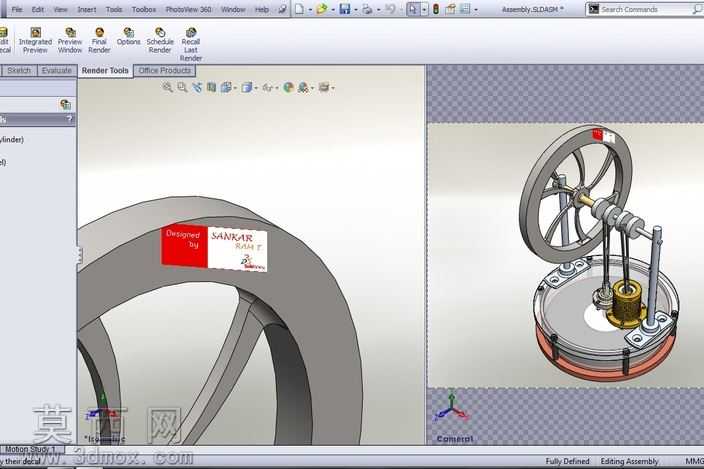

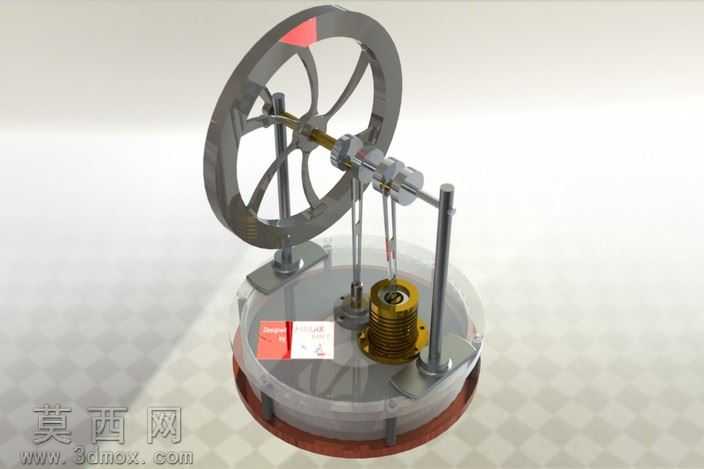

本模型为简化设计的斯特林发动机三维结构，建模过程中对非核心运动部件做了合理精简，剔除了无相对运动的冗余结构与紧固件类辅助零件，仅保留实现热功转换核心功能的运动组件与支撑结构，大幅降低了模型复杂度的同时完整还原了斯特林循环的运行逻辑。模型整体采用分层结构设计，底部为热源安置基座，采用半透明可视化外壳设计，可直观观察内部热交换腔体与置换活塞的运动状态，中部为动力气缸与传动立柱，上部集成了曲柄连杆传动机构与大直径惯性飞轮。建模阶段对各运动副的配合间隙做了合理预留，曲柄轴与连杆、活塞的铰接位置均设置了符合机械设计规范的配合公差，确保虚拟装配状态下各部件可无干涉完成往复与旋转运动的转换。材质配置上，飞轮与传动曲轴采用哑光金属材质模拟铸铁构件质感，动力气缸与置换活塞采用黄铜色金属材质还原热机经典配色，支撑立柱与安装底座采用亮面金属与半透明工程塑料材质区分功能区域，基座底部采用耐热工程塑料材质，渲染阶段采用柔和的工作室光照方案，清晰呈现各部件的装配关系与结构轮廓。设计思路上，该简化模型优先保障运动逻辑的完整性，省略了密封件、紧固件等不影响原理展示的细节，既适合作为斯特林发动机原理教学的演示载体，也可作为爱好者制作实物样机的结构参考，模型完整还原了外燃机依靠外部热源加热工质、通过气体热胀冷缩推动活塞做功的核心原理，各传动部件的运动路径经过反复校验，可直观展示飞轮储能、曲柄连杆将直线往复运动转换为旋转运动的完整过程，透明外壳的设计也让内部工质腔体的结构一目了然，降低了斯特林循环原理的理解门槛。
