带金属边框透明展示盒的蛋形摆件结构

　　日常做文创周边、小型工业样件的陈列防护结构时，这类带金属边框的透明展示封装结构是很常用的方案，很多人做这类结构的时候容易忽略边框拼接的公差配合，要么装完透明板翘边，要么边框角缝过大漏灰，实际落地的时候问题不少。先从实际使用场景说，这类结构主要用在桌面小型展品的防尘陈列、精密小零件的周转防护、文创手办的封装展示几个方向，既可以单独作为桌面陈列载体，也可以嵌入到 larger 的展示柜里作为独立单元使用，相比全塑料的展示盒，金属边框的结构抗磕碰能力更强，反复拆装也不会出现边框滑牙、开裂的问题，适合需要频繁更换内部展品的商用陈列场景，比如门店的样品展示、展会的小件展品陈列，都能适配。

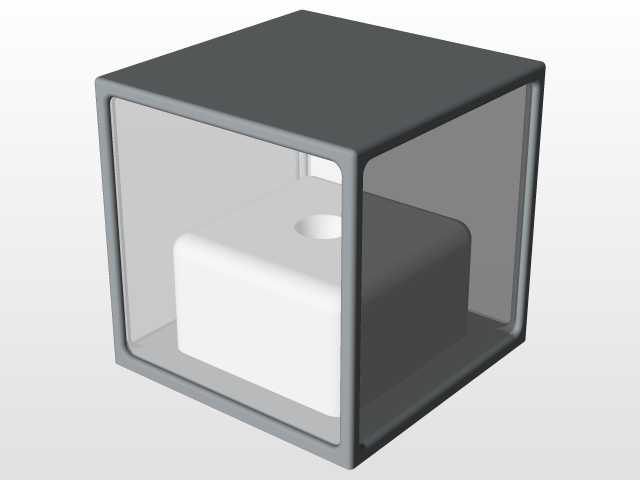

　　设计思路上，首先要考虑的是透明面板和金属边框的装配关系，不能用硬挤的方式装亚克力或者玻璃面板，边框的卡槽深度要留够0.8-1.2mm的打胶余量，同时卡槽内侧要做0.2mm的拔模斜度，既方便面板安装时的导向，也能避免热胀冷缩的时候面板被边框挤裂，很多新手做这类结构的时候卡槽做的和面板厚度完全一致，夏天温度高的时候亚克力板膨胀，很容易出现面板拱起甚至崩边的问题。金属边框的角部连接，优先采用45度拼角加内置L型连接片的结构，不要用外角码外露的形式，外露的连接片不仅影响外观，在搬运的时候也容易勾到其他物品造成边框变形，内置连接片的话，要在边框型材挤出的时候就预留连接片的安装槽，连接片和槽的配合采用H7/h6的间隙配合，装配的时候打少量厌氧胶固定，既保证连接强度，也不会出现拼角错位的问题。

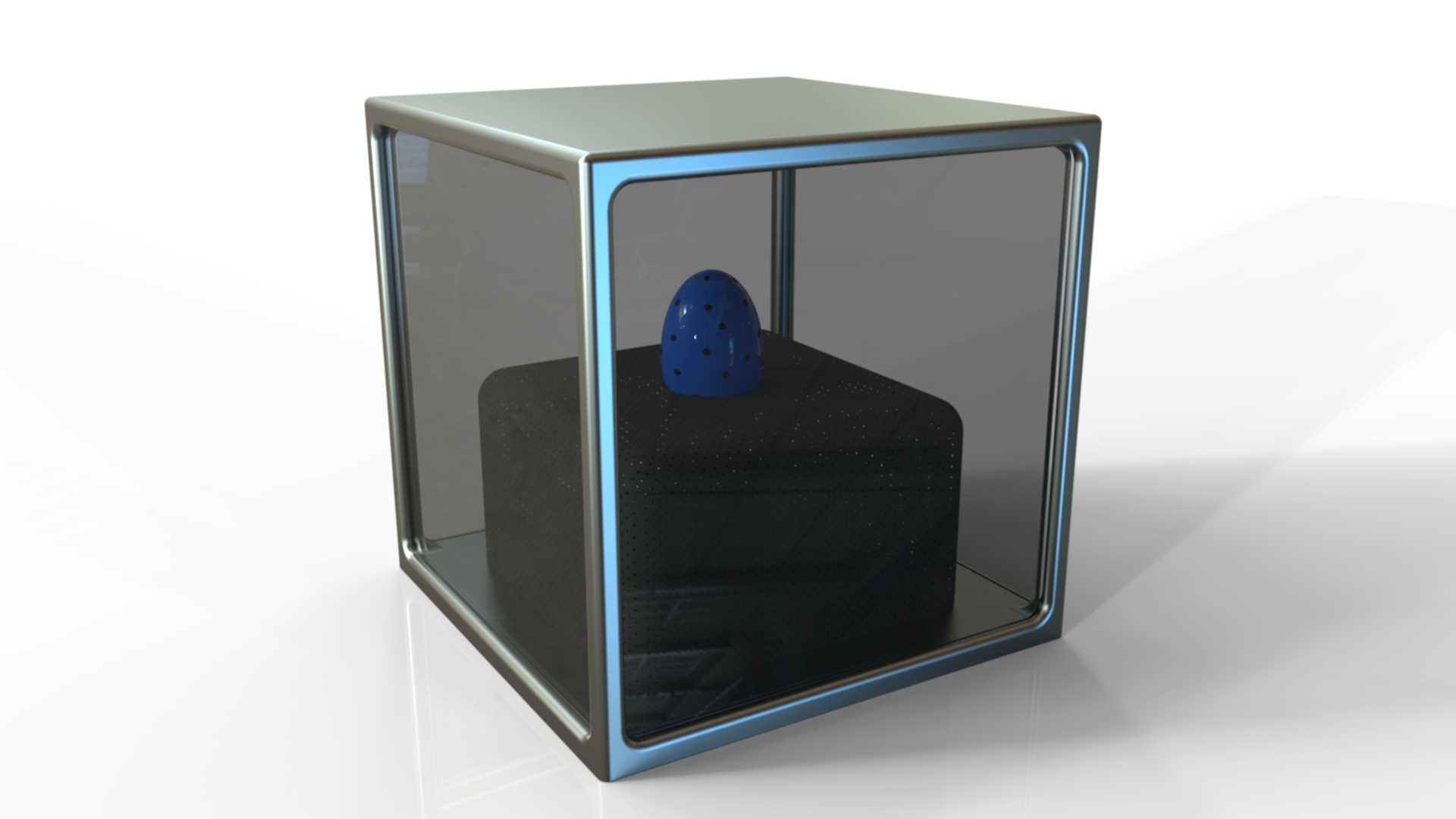

　　再说到内部的承载结构，图里的黑色承载基座，是直接和展示盒的底板固定的，设计的时候要注意基座的重心要和整个展示盒的中心重合，避免摆放的时候出现倾翻，尤其是内部放置的蛋形展品本身重心偏高，基座的重量要占到整个展示盒总重量的60%以上，才能保证放置的稳定性，基座表面可以根据展品的固定需求做不同的定位结构，比如图里的蛋形件，底部是和基座上的定位凹槽配合的，凹槽的弧度要和展品底部的弧度完全贴合，接触面积控制在展品底部表面积的15%左右，既保证展品不会倾倒，也不会因为接触面积过大遮挡展品的底部细节。如果是用来陈列重量更大的金属样件，基座内部可以预埋配重块，进一步提升整体的稳定性。

　　外形尺寸和安装边界这块，这类桌面级的展示盒，整体外轮廓的边长一般控制在100-200mm之间，高度根据内部展品的高度调整，要保证展品顶部和透明面板的内表面预留至少15mm的安全距离，避免搬运的时候展品晃动撞到顶部面板。边框的型材截面尺寸，边长150mm以内的展示盒，边框宽度做10mm、壁厚1.2mm就足够满足强度需求，如果是边长超过200mm的规格，边框宽度要加到15mm、壁厚1.5mm，避免边框过长出现挠度变形，导致透明面板脱落。安装的时候，整个展示盒的底部可以贴3mm厚的硅胶防滑垫，防滑垫的位置要对应边框的四个角，不要贴在底板的中间位置，不然放在玻璃或者光滑桌面上的时候，容易因为底板不平出现晃动。

　　另外要考虑实际使用中的维护需求，顶部或者其中一个侧面的透明面板要做成可拆装的结构，方便更换内部展品或者清洁内部灰尘，可拆装的面板和边框之间不要用胶水固定，采用嵌入式的硅胶密封条卡接，密封条的压缩量控制在30%左右，既可以起到防尘的作用，也能徒手拆装不需要额外工具。如果是用来陈列需要防潮的展品，还可以在基座的隐蔽位置预留干燥剂的放置槽，槽位要做镂空的透气孔，但是透气孔不能从外部直接看到，避免影响整体的外观整洁度。很多人做这类结构的时候容易忽略透明面板的表面防刮处理，实际选材的时候，透明面板如果用亚克力材质，表面要做硬化处理，硬度达到2H以上，避免日常擦拭的时候出现划痕，如果用超白玻璃的话，要做磨边倒角处理，避免安装的时候割手，同时玻璃的厚度要根据展示盒的尺寸选择，150mm边长以内的用3mm厚的玻璃就足够，超过200mm的要用到5mm厚的玻璃，保证结构强度。

　　还有一个容易被忽略的细节，就是金属边框的表面处理，如果是用在商用展示场景，边框可以做阳极氧化或者喷塑处理，颜色根据陈列的展品风格调整，但是不要做高亮的电镀处理，高亮表面在灯光下会产生强烈的反光，反而会干扰观众看内部的展品，一般做哑光的银白或者黑色氧化处理是最通用的选择，反光柔和，也不容易留下指纹。边框和透明面板接触的位置，要贴一层薄薄的绒布缓冲条，避免硬接触导致面板崩边，同时也能填充装配的微小间隙，提升防尘效果。实际装配的时候，要先把三个面的面板和边框组装好，放入内部的基座和展品之后，再装最后一块可拆装的面板，不要把所有边框都拼完再从缝隙里塞展品，很容易刮花面板或者碰坏展品。
