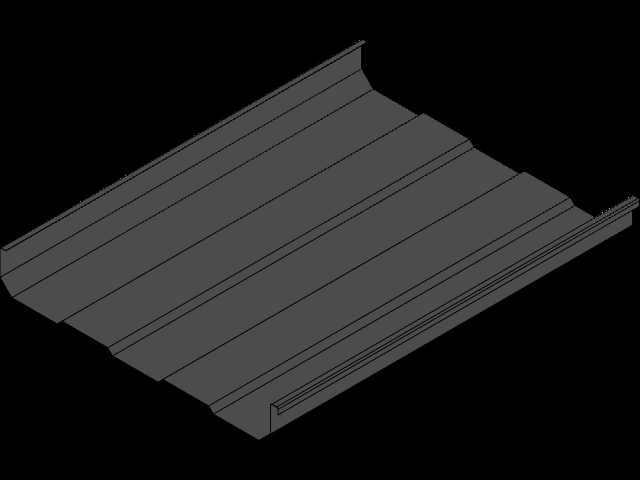

查帕BK460板材配套滑动固定夹结构

　　在工业围护、屋面铺设、大型设备外罩安装这类涉及长尺寸金属板材铺设的场景里，板材固定件的选型直接决定了整套围护系统的密封可靠性与长期运行稳定性，查帕BK460配套的固定夹就是针对这类场景开发的专用紧固件。不同于常规直接锁死的固定件，这套夹具体系拆分了固定夹与滑动夹两种功能单元，核心要解决的是长尺寸BK460板材在温度交变环境下的热胀冷缩位移问题——BK460板材多用于大跨度连续铺设场景，单段板材长度往往达到数米甚至十余米，温度变化带来的线性伸缩量如果没有释放空间，会直接导致板材拱起、接缝拉裂、固定点撕裂等故障，传统打孔锁死的固定方式恰恰在这类场景下极易出现密封失效问题。从结构设计逻辑来看，固定夹采用螺钉直接锁固在支撑檩条或结构横梁上，

　　夹持端与BK460板材的加强筋轮廓完全贴合，夹持面做了折边咬合结构，不需要在板材表面额外打孔，完全避免了打孔位置成为漏水隐患点的问题，咬合接触区域的压合面积经过匹配计算，既能提供足够的夹持力避免板材在风载、外力振动下出现窜动，又不会因为压合力过大导致板材表面防腐层破损、出现应力集中断裂的问题。滑动夹的结构则在夹持端与固定底座之间预留了轴向滑动间隙，间隙量匹配BK460板材在常规使用温度区间内的最大伸缩量，滑动接触面做了光滑折边处理，没有额外的滑动衬件，依靠金属钣金件本身的成型精度保证滑动顺畅，不会出现卡滞导致伸缩应力无法释放的问题。在实际排布安装时，需要先沿着结构的一条支撑通线布置整排固定夹，这排固定夹作为整条板材铺设的定位基准，

　　将板材的位置完全锁死，避免板材整体出现横向或纵向窜动，其余支撑位置全部布置滑动夹，给板材的热胀冷缩预留足够的位移空间。从外形尺寸与安装边界来看，这款夹子采用镀锌钢板一体冲压成型，整体高度完全匹配BK460板材的加强筋凸起高度，安装完成后夹子顶部不会超出板材的上表面，不会影响后续板材的搭接铺设，夹持端的开口尺寸与BK460板材的折边厚度做了公差匹配，安装时只需要将夹子对准板材的加强筋位置扣合，再锁固底部的螺钉即可完成安装，不需要额外的现场裁切、打孔工序，能大幅提升现场铺设的施工效率。密封性能是这款夹子设计时的核心考量点，因为不穿透板材的固定方式，从根源上消除了固定点的漏水通道，配合夹持面与板材筋位的紧密贴合，即使在暴雨、

　　高压冲水的场景下，水也无法从固定位置渗入围护结构内部，相比传统自攻钉加防水胶垫的固定方式，不会出现胶垫老化失效、钉孔锈蚀漏水的问题，长期使用的密封可靠性提升非常明显。在风载较大的区域使用时，固定夹与滑动夹的排布密度可以根据当地的最大风压值做调整，风压大的区域可以适当缩小夹子的排布间距，提升整体的抗风揭能力，因为夹子的咬合力是沿着板材整条筋位分布的，相比单点固定的自攻钉，受力分布更均匀，抗风揭的冗余量更高。在三维建模过程中，需要重点还原夹子的折边角度、夹持面的轮廓弧度、滑动间隙的预留尺寸，这些参数直接决定了夹子与BK460板材的配合精度，如果建模时折边角度出现偏差，实际安装时就会出现夹不紧、或者扣合不上的问题，滑动间隙的尺寸如果预留不足，温度变化时板材伸缩就会被滑动夹卡滞，失去滑动释放应力的作用。
