多辊式物料导向输送滚子导管装置

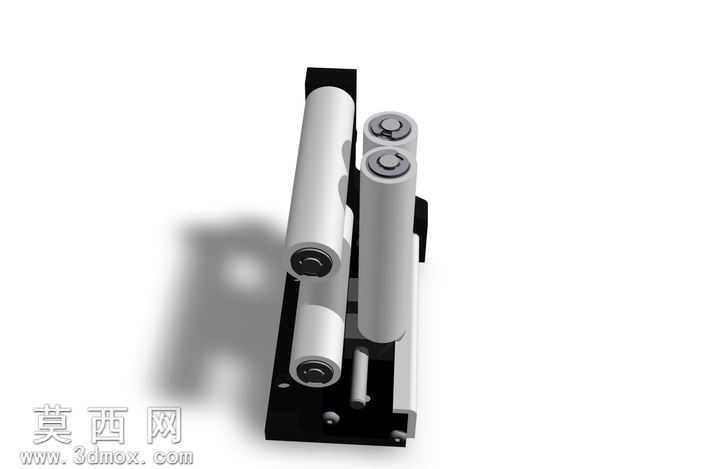

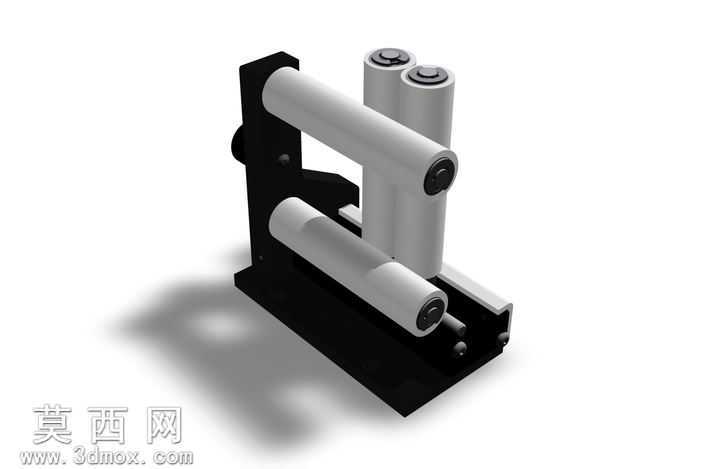

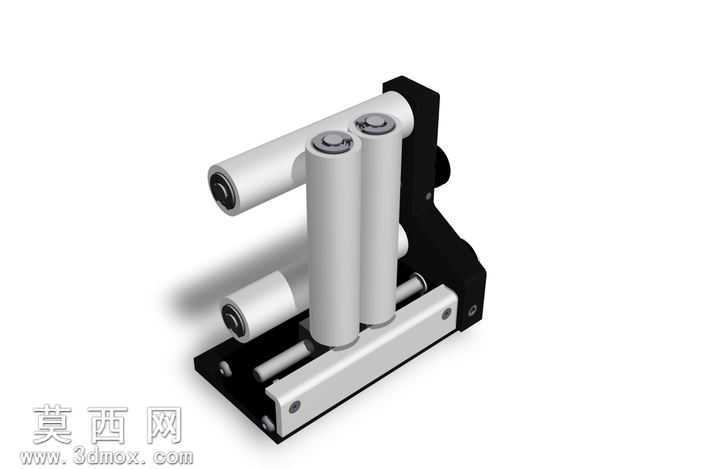

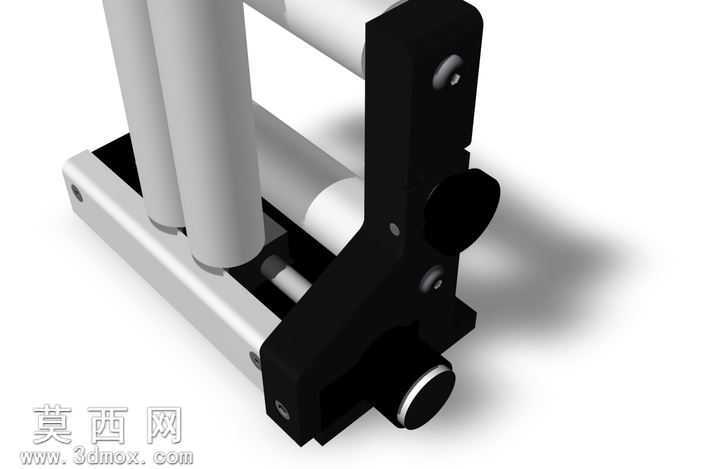

该导向导管装置采用三维参数化建模完成整体结构搭建，建模过程中先以基准平面定位安装基座的轮廓尺寸，通过拉伸、切除特征完成黑色安装底座的实体构建，底座上预留的螺栓安装孔采用线性阵列方式排布，保证孔位的同轴度与安装精度。辊组部分先构建单根圆柱辊子的基础模型，对辊子端部的轴承安装位做同轴度约束，再根据物料导向的排布逻辑，通过基准轴定位完成多根辊子的空间装配，其中竖直排布的两根主导向辊与水平排布的辅助辊形成半包围的导向通道，可对穿行的杆状、线状物料实现多方向的限位导向，避免物料输送过程中出现偏移、卡滞问题。建模时对辊子与安装支架的配合间隙做了参数化预留，保证辊子可绕自身轴线顺畅转动，减少物料穿行时的滑动摩擦。材质渲染阶段，安装基座与侧支架赋予哑光黑色金属材质，添加细微的磨砂质感表现金属加工后的表面状态，辊子部分赋予亮面镀铬金属材质，通过调整反射参数模拟光滑金属表面的光影反射效果，螺栓等标准件赋予发黑处理的金属质感，不同材质的区分让整体结构的层次更加清晰。结构设计上采用模块化装配思路，底座与侧支架通过螺栓紧固连接，辊子两端通过轴肩与卡簧实现轴向定位，既保证了整体结构的刚性，也便于后期对磨损辊子进行单独拆卸更换。导向通道的尺寸根据常规输送物料的直径范围做了适配设计，多辊的排布方式可让物料在穿行时始终与至少两个辊面接触，保证导向过程的稳定性，避免单点接触导致的物料晃动问题。整体模型完成装配后添加了全局干涉检查，确认所有运动部件与固定部件之间无干涉，转动副的活动范围符合实际使用需求，渲染阶段添加了柔和的环境光与定向光源，投射出自然的接触阴影，还原装置在实际工业场景中的真实视觉效果，可直接用于设备装配示意、机构原理演示等场景。
