双立耳带孔安装底座结构件设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:406621
  • 双立耳带孔安装底座结构件设计

  这类双立耳带孔安装底座,在轻工自动化输送线、小型工装夹具定位模块、非标设备的铰接支撑点位中应用十分广泛,日常做设备改型或者新线搭建时,经常会遇到需要这类带铰接安装位的固定支撑结构,它既承担底部与安装基面的刚性连接作用,又通过上部两个对称立耳的通孔,实现与摆臂、连杆、压头这类活动构件的铰接配合,是小型运动机构里很常见的基础连接构件。

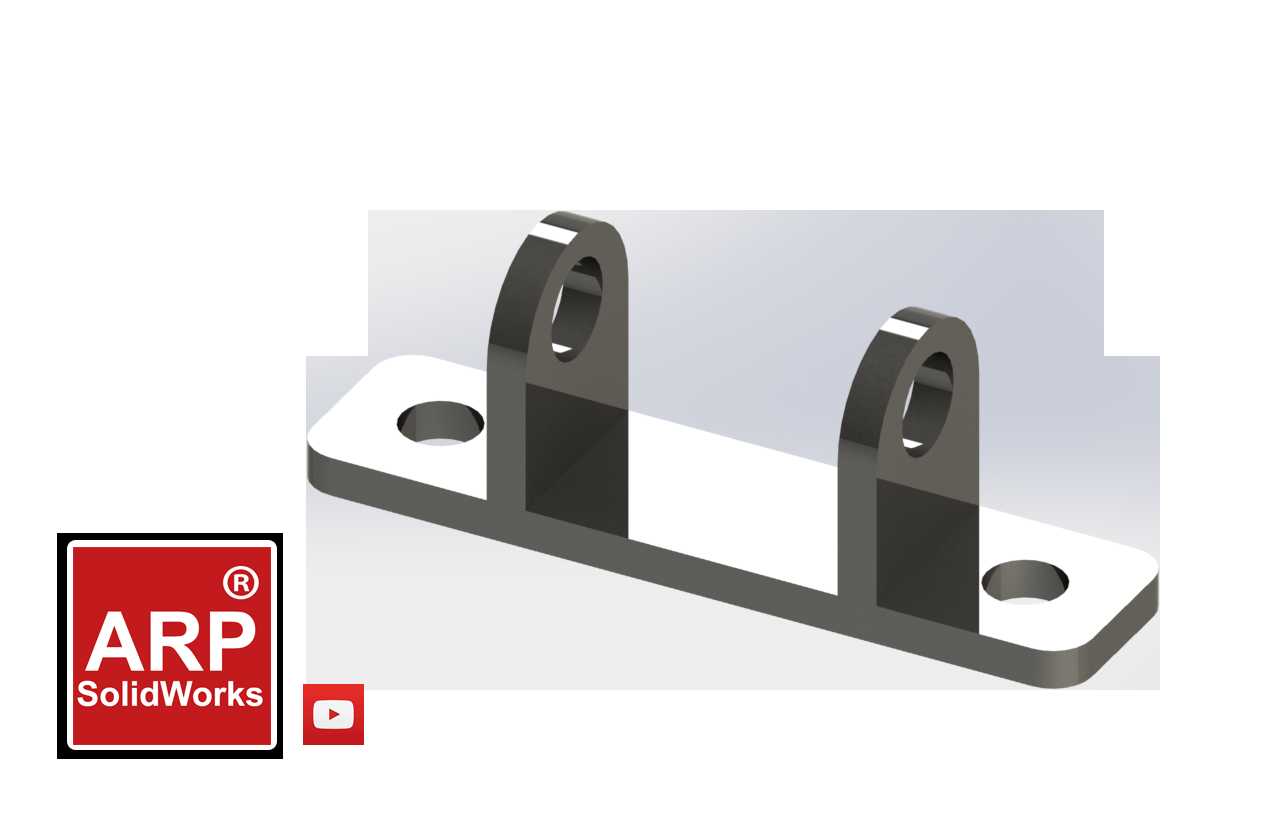

  从结构功能来看,底部的长条形安装板上开有两个沉头通孔,两个孔位沿底座长度方向对称分布在立耳外侧,安装时可以穿入内六角螺栓,将整个底座牢牢固定在设备台面、型材框架或者工装基板上,沉孔设计可以让螺栓头完全没入安装板平面,不会突出基面干涉其他构件的运动轨迹,也能避免螺栓头长期外露积尘或者被磕碰变形。上部两个对称布置的立耳,每个立耳上都加工有同轴的通孔,这两个孔是整个构件的核心功能位,用来穿入铰接销轴,连接需要做定轴摆动的杆件,比如小型压装机构的摆臂、物料挡停机构的转杆、检测工位的翻转支架,都可以通过这个铰接位实现绕固定轴线的回转动作,两个立耳的对称设计可以让铰接点的受力更均匀,避免单侧支撑带来的侧向弯矩,减少销轴的偏磨问题,延长铰接副的使用寿命。

  设计这类构件的时候,首先要确定的是上部铰接孔的中心高度,这个尺寸直接决定了配套摆臂的回转半径下限,要提前核算摆臂摆动到最低位置时,不会和底部安装板或者安装基面发生碰撞,同时立耳的厚度要根据铰接点的最大受力来核算,比如当摆臂端承受的径向载荷较大时,需要适当增加立耳厚度,避免立耳在长期交变载荷下出现根部开裂的问题。立耳和底部安装板的连接位置做了直角过渡的加强结构,也就是立耳根部的加厚块,这个设计可以大幅降低转角处的应力集中,很多新手建模的时候容易忽略这个过渡,直接把立耳垂直接在安装板上,实际受力时转角位置很容易因为应力集中出现断裂,尤其是设备频繁往复摆动的工况下,这个加强结构的作用非常明显。

  安装边界方面,底部安装板的宽度要匹配常用的工业铝型材槽宽,比如适配40系列铝型材安装的话,安装板宽度控制在40mm以内,两个安装孔的中心距要和铝型材的槽间距对应,不用额外做转接板就能直接固定,能减少现场安装的配件数量。安装板的厚度不需要做的太厚,一般在5-8mm区间就能满足常规小型机构的承重需求,过厚只会增加不必要的零件重量和材料成本,过薄则会导致螺栓拧紧时安装板出现翘曲变形,影响底座的安装平面度,进而导致上部铰接孔的同轴度出现偏差,让铰接的杆件转动卡滞。两个立耳的内侧面间距要和配套铰接的杆件端部宽度匹配,间隙控制在0.2-0.5mm即可,间隙太小会导致杆件转动时和立耳侧面发生摩擦,增加转动阻力,间隙太大则会让杆件摆动时出现明显的侧向窜动,影响机构的运动精度。

  实际建模过程中,要注意两个立耳上的铰接孔必须保证严格同轴,公差建议控制在H7级别,不然穿销轴的时候会出现卡滞,甚至强行穿入后销轴出现别劲的情况,加速销轴和孔壁的磨损。安装板上的两个沉头孔,沉头深度要匹配所选螺栓的头部高度,保证螺栓拧紧后头部完全低于安装板下平面0.5mm左右,避免安装时螺栓头顶住安装基面,导致底座无法贴平固定。另外立耳顶部的圆角设计也不是单纯为了美观,圆角可以避免零件加工和安装过程中尖锐边角划伤操作人员,同时也能减少立耳顶部的应力集中,在零件受到意外侧向碰撞时,圆角结构比直角结构更不容易出现崩缺。

  这类构件一般常用45号钢或者6061铝合金加工,载荷大的工况用45号钢做表面发黑处理,防锈同时提升表面硬度,载荷小、需要轻量化的工位可以用铝合金加工,表面做阳极氧化处理,重量轻且耐腐蚀。不管用哪种材料,铰接孔的内壁都建议做一定的表面硬化处理,减少长期转动带来的磨损,延长零件的更换周期,降低设备的维护成本。在做装配校验的时候,要把配套的销轴、摆臂、安装螺栓都做虚拟装配干涉检查,确认摆臂在整个摆动行程范围内,不会和底座、安装基面以及周边其他构件发生碰撞,尤其是摆臂上带其他附件的时候,要核算极限位置的安全间隙,避免实际调试时出现运动干涉。
