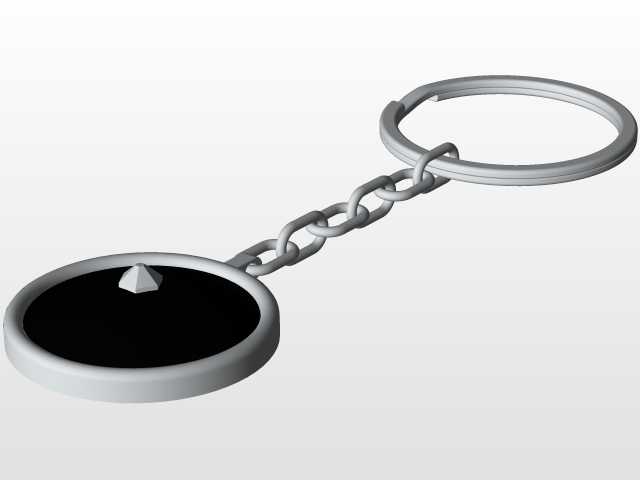

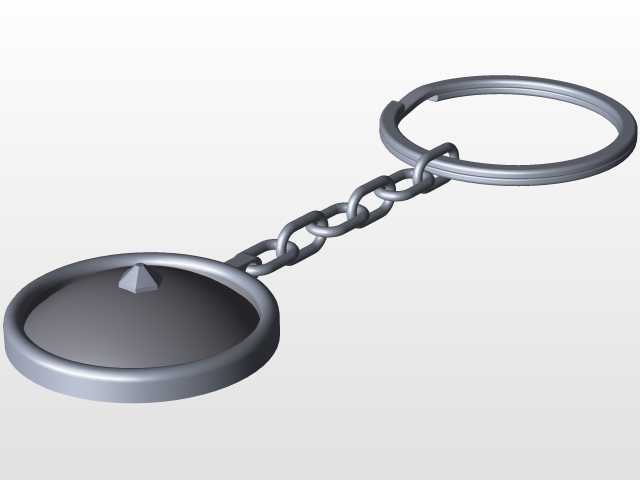

双色镶饰金属挂扣结构设计方案

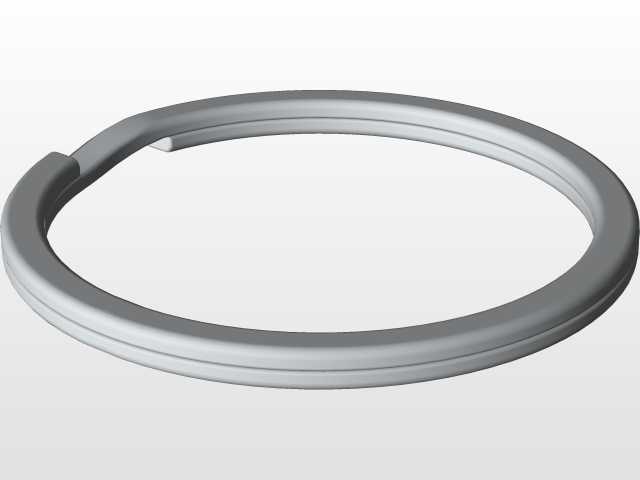

　　日常随身五金挂扣的结构设计，核心要平衡佩戴手感、连接可靠性与外观装饰性，这款双色镶面挂扣的结构方案，从实际使用场景出发做了多维度的细节考量。从应用场景来看，这类挂扣主要用于串接随身钥匙、小型门禁卡、便携U盘等日常携带的小物件，也可作为箱包外挂饰件连接小尺寸装饰吊牌，使用过程中会频繁受到拉扯、晃动、与衣物或包袋面料的摩擦，偶尔还会发生磕碰、跌落的情况，因此结构强度是设计时首先要落地的指标。挂环部分采用整圈闭合的圆截面金属环结构，环体截面直径控制在3mm左右，既保证环体本身的抗形变能力，在受到15kg以内的瞬时拉力时不会出现开口变形导致挂件脱落，同时圆截面的边缘做了R0.5的圆角钝化处理，不会在与钥匙、衣物接触时刮花面料或者划伤手指，

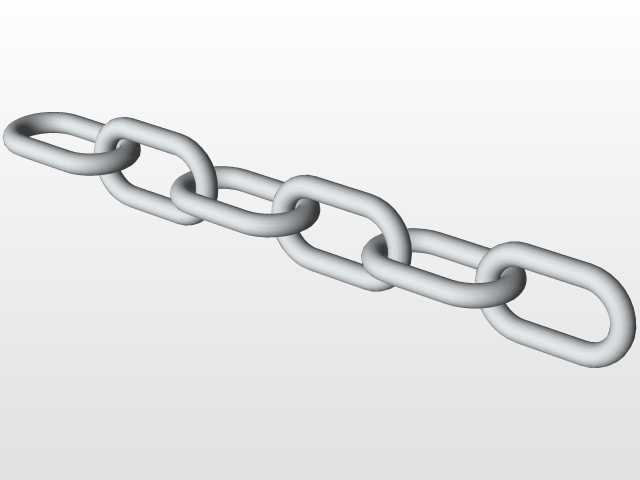

　　挂环的内径设置为25mm，刚好可以容纳成年人手指穿过，方便用户单指勾起挂扣取拿整串钥匙，也适配市面上绝大多数常规钥匙的挂耳孔径，不会出现钥匙无法穿入的适配问题。连接链段采用标准的O型链节结构，每一节链环都采用独立闭合的冲压成型结构，链环之间的铰接间隙控制在0.2mm，既保证链段可以任意角度弯折，适配不同的悬挂角度，又不会因为间隙过大导致链节晃动产生多余的异响，链段总长度设置为30mm，让挂扣主体与挂环之间留出足够的操作空间，用户在摘取钥匙时不会被挂环挡住操作空间，同时这个长度也不会让整串钥匙的悬挂长度过长，避免放在口袋里时过度晃荡产生不适感。端部的装饰主体采用双层嵌套结构，外层是金属包裹边框，边框厚度1.2mm，高度5mm，

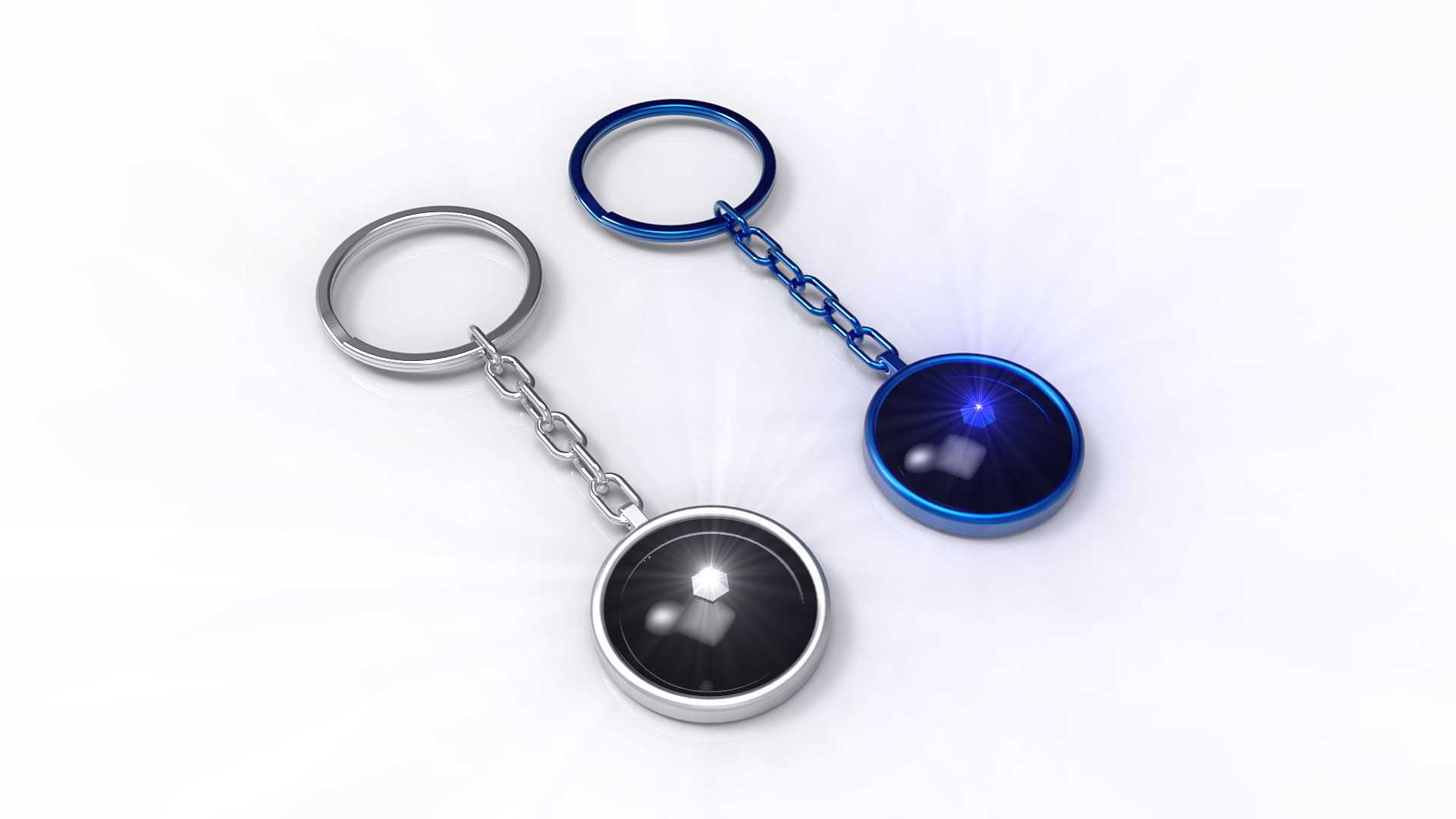

　　刚好把内部的镶饰片完全包裹住，边框边缘做了向内的卷边结构，不需要额外的粘接剂就能把镶饰片牢牢固定在边框内部，避免长期使用后镶饰片脱落；内部的镶饰片采用弧面凸起设计，弧面的曲率半径为15mm，凸起高度2mm，这种弧面设计一方面可以在光线照射下形成均匀的反光效果，提升外观的精致感，另一方面弧面没有尖锐的棱角，放在口袋里不会硌到肢体，也不会勾刮衣物纤维。两款不同配色的挂扣分别采用亮铬与蓝色阳极氧化的表面处理，亮铬款的表面粗糙度控制在Ra0.8以下，形成镜面反光效果，蓝色款的氧化膜厚度控制在10μm，保证表面颜色的均匀度，同时具备足够的耐磨性能，日常摩擦使用不会轻易出现掉色的情况。在安装边界的考量上，

　　挂环与链节的连接位置采用了压合铆接的结构，铆接位置的凸出高度不超过0.3mm，不会在挂环表面形成明显的凸起，保证挂环可以顺畅穿过钥匙的挂耳；链节与端部装饰主体的连接位置，在主体边框上预留了直径2.5mm的连接孔，连接轴穿过链节与连接孔后做两端压铆固定，连接轴的抗剪切强度可以承受20kg的静拉力，满足日常使用的强度需求。整个挂扣的整体重量控制在18g左右，即使串接5-6把常规钥匙，整体重量也不会超过100g，放在裤袋或者挂在包上都不会产生明显的坠重感。结构设计过程中还特意规避了容易积灰的死角，所有拼接位置的缝隙都控制在0.1mm以内，日常使用时灰尘、汗液不容易渗入缝隙内部，清洁时只需要用软布擦拭就能清理干净，边框的卷边位置也做了平滑过渡，不会残留污渍形成黑边影响外观。从实际使用的耐久度角度考虑，所有铰接位置的金属表面都做了硬化处理，链节之间反复弯折上万次也不会出现明显的磨损松旷，挂环的闭合接口位置采用激光焊接后打磨平整，焊接位置的强度与环体本身保持一致，不会出现焊接位置断裂的问题。镶饰片的背面与金属边框之间预留了0.1mm的缓冲间隙，当挂扣不慎跌落到硬质地面时，这个间隙可以吸收部分冲击能量，避免镶饰片受到硬冲击出现碎裂的情况。
