多向拼接式铝合金帘轨构件设计

　　这类多向拼接的铝合金帘轨构件，在商用空间隔断、工业设备防护帘安装、车间工位分区遮挡场景中应用十分广泛，不同于民用家装的单一直轨帘轨，这类构件需要适配复杂的走线布局，满足多方向帘幕滑动的顺畅性要求，同时兼顾铝合金材质的轻量化与结构强度平衡。从实际使用需求出发，这类构件的核心功能是为帘幕提供稳定的滑动支撑轨道，允许帘幕沿多组平行或衔接的轨道方向顺畅滑移，实现大跨度空间的灵活分隔，在生产车间里，这类轨道常用来安装设备防尘帘、焊接工位遮光帘，在商用展厅里则用来挂载活动隔断帘，灵活调整展区布局。

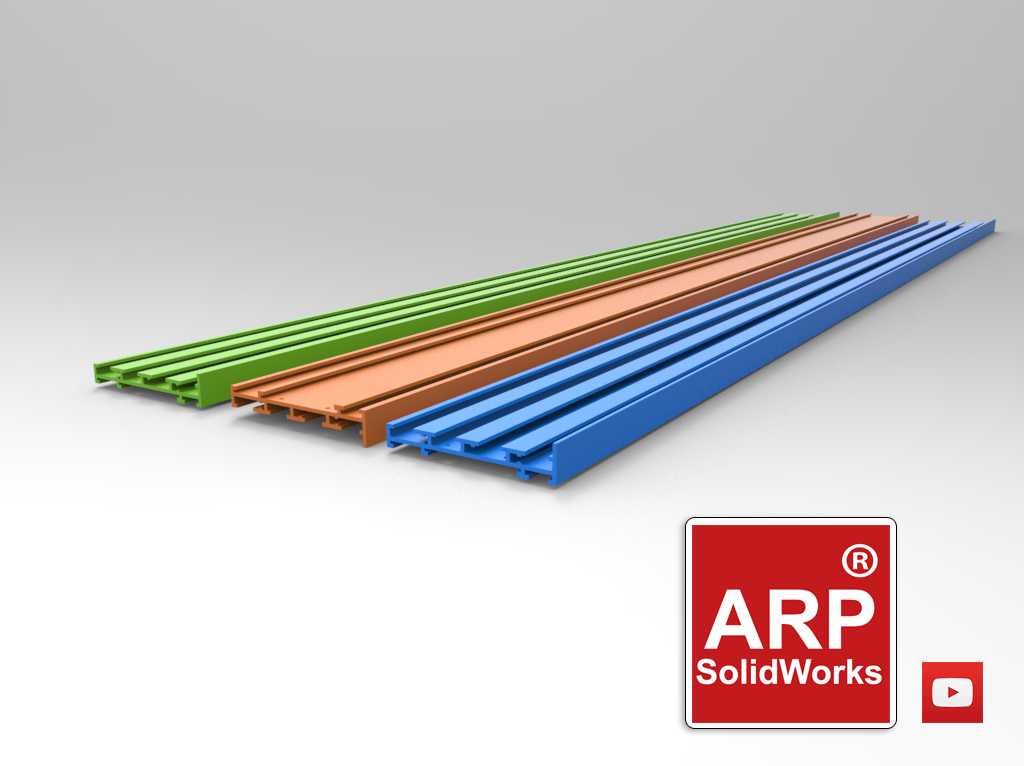

　　设计这类构件的时候，首先要考虑的是型材截面的卡扣兼容性，不同颜色对应的轨道截面需要保持统一的安装卡槽尺寸，确保配套的滑动吊轮可以在所有轨道段内通用，不需要额外更换配件。轨道的内腔滑槽需要做圆角过渡处理，避免吊轮滑动时出现卡滞，同时型材的壁厚要控制在合理范围，既保证单根4.5米长度的轨道在吊装后不会出现明显下挠，又不会因为壁厚过大增加不必要的材料成本。轨道的拼接端需要设计配套的衔接榫结构，确保多段轨道对接时滑槽的对齐误差控制在0.1毫米以内，避免吊轮经过接缝时出现跳动卡顿。

　　从尺寸边界来看，这类构件单根最大长度做到450厘米，主要是适配常规车间、展厅的柱距尺寸，减少现场拼接的接缝数量，最小100厘米的长度段则是用来做转角衔接、末端收尾的补段，方便现场根据实际安装尺寸灵活裁切组合。安装时需要注意，轨道的吊装点间距不能超过80厘米，尤其是长跨度安装时，中间吊装点要做加固处理，避免长期挂载帘幕后出现轨道变形。轨道的外表面做阳极氧化处理，不同的颜色区分既可以用来标识不同的帘幕功能分区，也能提升铝合金表面的耐磨性能，避免长期使用后表面出现氧化锈蚀或者划痕。

　　在结构细节上，轨道的滑槽开口宽度需要严格匹配配套吊轮的挂轴尺寸，间隙控制在0.2到0.3毫米之间，间隙过大会导致帘幕滑动时出现晃动，间隙过小则会增加滑动阻力，甚至出现卡滞。轨道的底部支撑面要保证平面度，每米长度内的平面度误差不超过0.5毫米，确保吊轮在整个行程内都能平稳接触支撑面，不会出现局部悬空导致的滑动顿挫。多向衔接的位置，要做圆弧过渡的导向结构，引导吊轮顺畅切换滑动方向，避免直角衔接导致的吊轮卡死。这类铝合金型材在挤压生产时，要保证截面尺寸的一致性，每批次的型材截面尺寸偏差不能超过公差范围，否则会导致现场拼接时出现对接不齐、吊轮无法通行的问题。

　　从三维建模的角度来说，绘制这类构件的时候，首先要确定型材的截面草图，把滑槽、卡扣、加强筋的结构都在草图里绘制准确，然后通过拉伸命令生成基础型材模型，再对拼接端的衔接结构、安装孔位做细节处理，不同长度的规格可以通过配置特征来快速生成，不需要重复建模。建模时要注意还原型材的壁厚均匀性，避免出现局部壁厚过薄导致的应力集中问题，同时要预留出标准件的安装间隙，确保配套的螺丝、吊轮等配件可以正常装配。在实际选型时，需要根据挂载的帘幕重量来选择对应壁厚的轨道规格，如果是挂载厚重的隔音帘、防火帘，就需要选择壁厚更大的型材，同时加密吊装点的间距，如果是挂载轻薄的防尘帘、遮光帘，则可以选择常规壁厚的型材，控制安装成本。
