乘用车橡胶轮胎结构三维数模

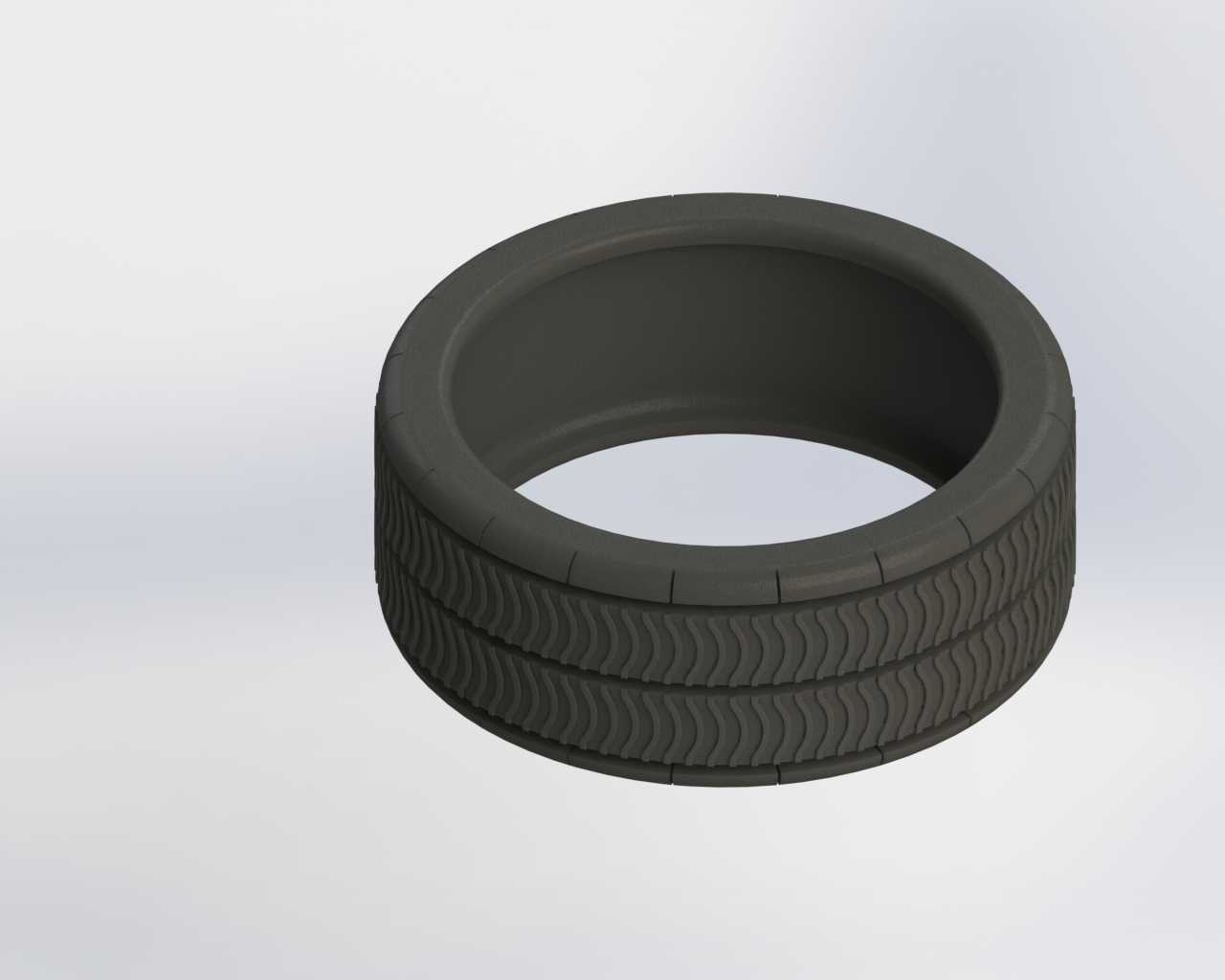

　　在整车行走系统的结构匹配工作中，轮胎作为直接接触路面的核心承载部件，其结构建模精度直接影响后续底盘动力学仿真、轮腔间隙校核、悬架匹配计算的结果可信度。日常建模过程中，不少工程师容易忽略轮胎胎面花纹、胎侧弧度与实车安装边界的匹配度，要么把胎面做的过于光滑失去实际排水、抓地的结构参考价值，要么胎圈部位的尺寸偏差过大，导致后续和轮辋装配时出现干涉或者配合间隙超差的问题。这个轮胎模型在建模时优先还原了民用乘用车子午线轮胎的典型结构特征，胎面部分的花纹沟采用了等深变节距的写实设计，三条纵向主排水沟槽的宽度、深度比例参考常规家用轿车轮胎的实际参数设置，横向花纹块的切角、倒角都做了还原，能够直观体现不同花纹块在接地时的形变空间，做制动距离仿真、

　　轮胎抓地力模拟时可以直接提取胎面的接触轮廓做边界条件输入。胎侧部分的弧度过渡做了连续曲率处理，没有出现多段曲面拼接的棱角，还原了橡胶轮胎充气后胎侧自然外凸的形态，在做轮罩间隙校核时，不会因为胎侧曲面的失真导致极限转向工况下的间隙计算错误，尤其是前轮最大转角位置，胎侧和轮拱内衬、转向拉杆的安全间隙校核，完全可以依托这个模型的外轮廓做静态干涉检查。胎圈部位的结构做了贴合实际装配的设计，胎圈座的角度、直径公差带参考标准轮辋的配合尺寸设置，和常规15-17寸乘用车钢制、铝合金轮辋装配时，能够准确还原过盈配合的压装边界，不会出现胎圈卡入轮辋槽深度不足的建模错误。从实际应用场景来看，这个模型既可以用于整车总布置阶段的车轮周边间隙校核，

　　也可以用于底盘调校阶段的轮胎刚度匹配参考，还能作为汽车配件展示、维修教学的演示模型使用。建模过程中胎体部分采用了等壁厚的实体结构，还原了子午线轮胎胎体帘布层的大致厚度，做轮胎有限元分析时，可以直接在实体上划分网格，不需要额外补面处理壁厚参数。胎面花纹的沟槽没有做过度简化，保留了花纹沟底部的圆角过渡，还原了实际轮胎生产时的脱模特征，不会出现直角沟槽这种不符合生产工艺的结构，做轮胎模具设计参考时，也能直接提取花纹的分型面位置。很多新手工程师建模时容易把轮胎的断面轮廓做的过于方正，忽略了胎肩部位的圆弧过渡，这个模型的胎肩部分采用了大圆弧过渡连接胎面和胎侧，还原了实际轮胎胎肩的应力分散结构，在做轮胎接地压力分布仿真时，

　　能够得到更贴近实车的压力分布结果，不会出现胎肩应力集中的仿真失真问题。另外模型的中心回转基准和整车坐标系的匹配做了对齐处理，导入整车装配环境时不需要额外调整旋转轴位置，轮心的安装基准面也做了明确的标识，和轮毂轴承、制动盘的装配面能够完全贴合，不会出现装配基准偏移的问题。在做整车涉水仿真时，胎面的纵向沟槽结构也能直观体现排水的流道走向，不需要重新绘制排水腔的结构。针对不同的使用场景，模型的曲面分层做了清晰的划分，胎面花纹、胎侧、胎圈三个部分的实体可以单独拆分，做局部结构修改时不需要重构整个轮胎模型，比如更换雪地胎花纹、调整胎侧扁平比的时候，只需要替换对应部分的特征即可，能够大幅提升后续改型建模的效率。
