内置弹簧结构汽车轮毂三维设计

　　这款内置弹簧结构的轮毂设计，核心面向非铺装路面行驶的越野场景与特殊作业车辆的行走系统需求，区别于传统轮毂仅承担轮辋支撑、轮胎固定的单一功能，将弹性缓冲结构集成于轮辋内部，可在不额外占用悬架布置空间的前提下，为车轮提供第一层级的振动缓冲，尤其适配悬架行程受限的小型特种作业车辆、定制改装越野车型的行走系统升级需求。在实际作业场景中，车辆行驶于碎石、坑洼路面时，轮胎吸收的高频小幅振动可直接通过轮毂内置的弹簧结构完成初步消解，减少传递至悬架摆臂、转向拉杆的冲击载荷，既能够降低底盘结构件的疲劳损耗，也能在低速穿越障碍时提升车轮的贴地性能，避免轮胎因瞬间冲击出现离地打滑的情况。从设计思路来看，

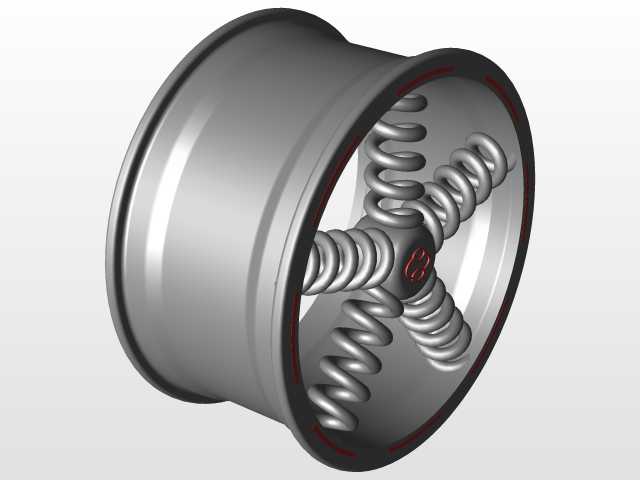

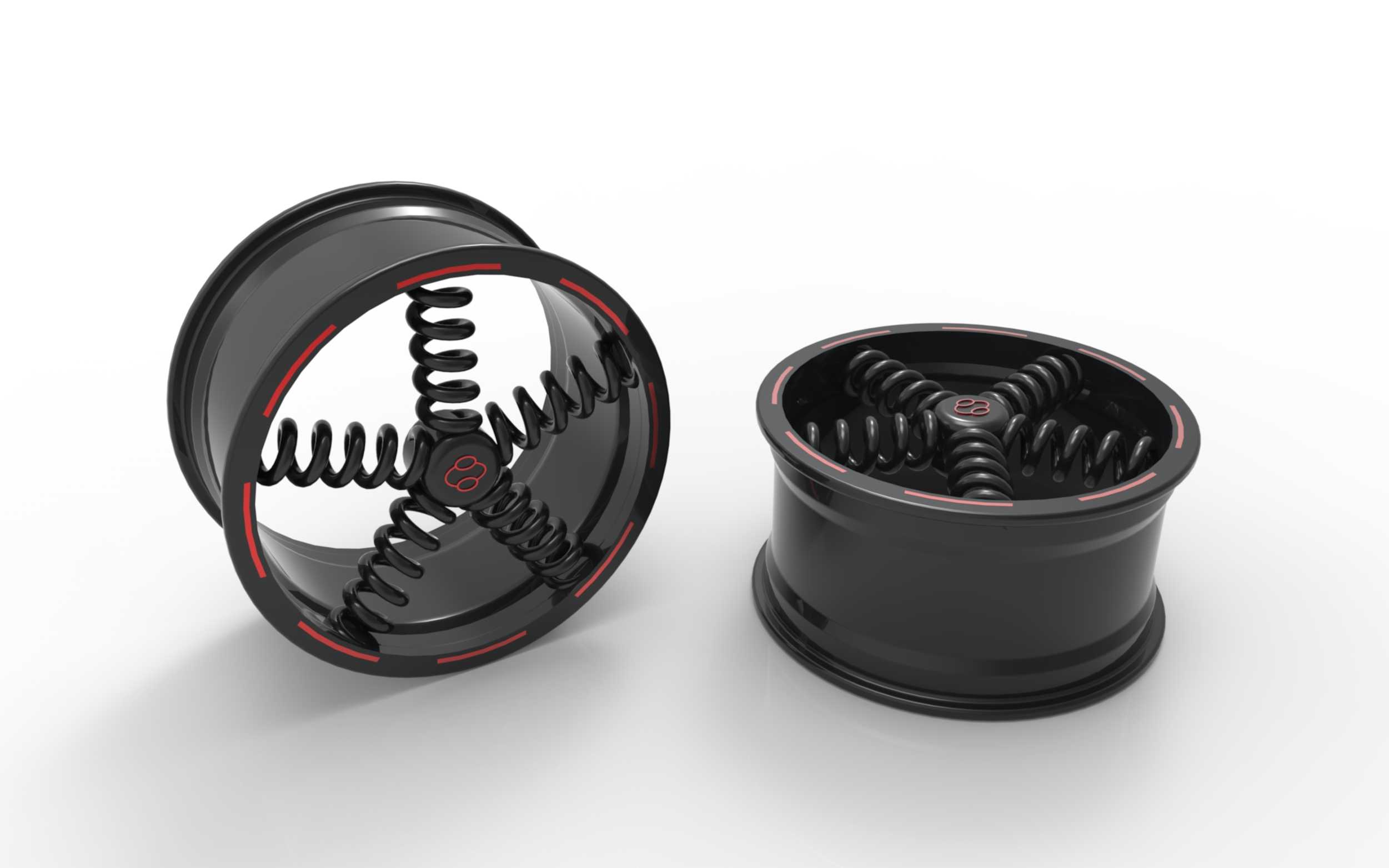

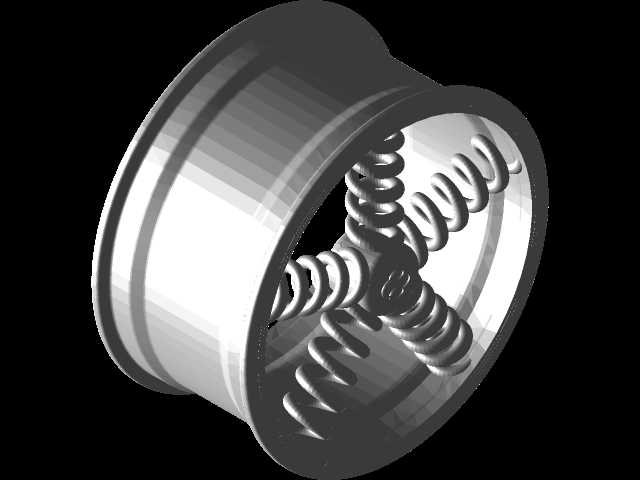

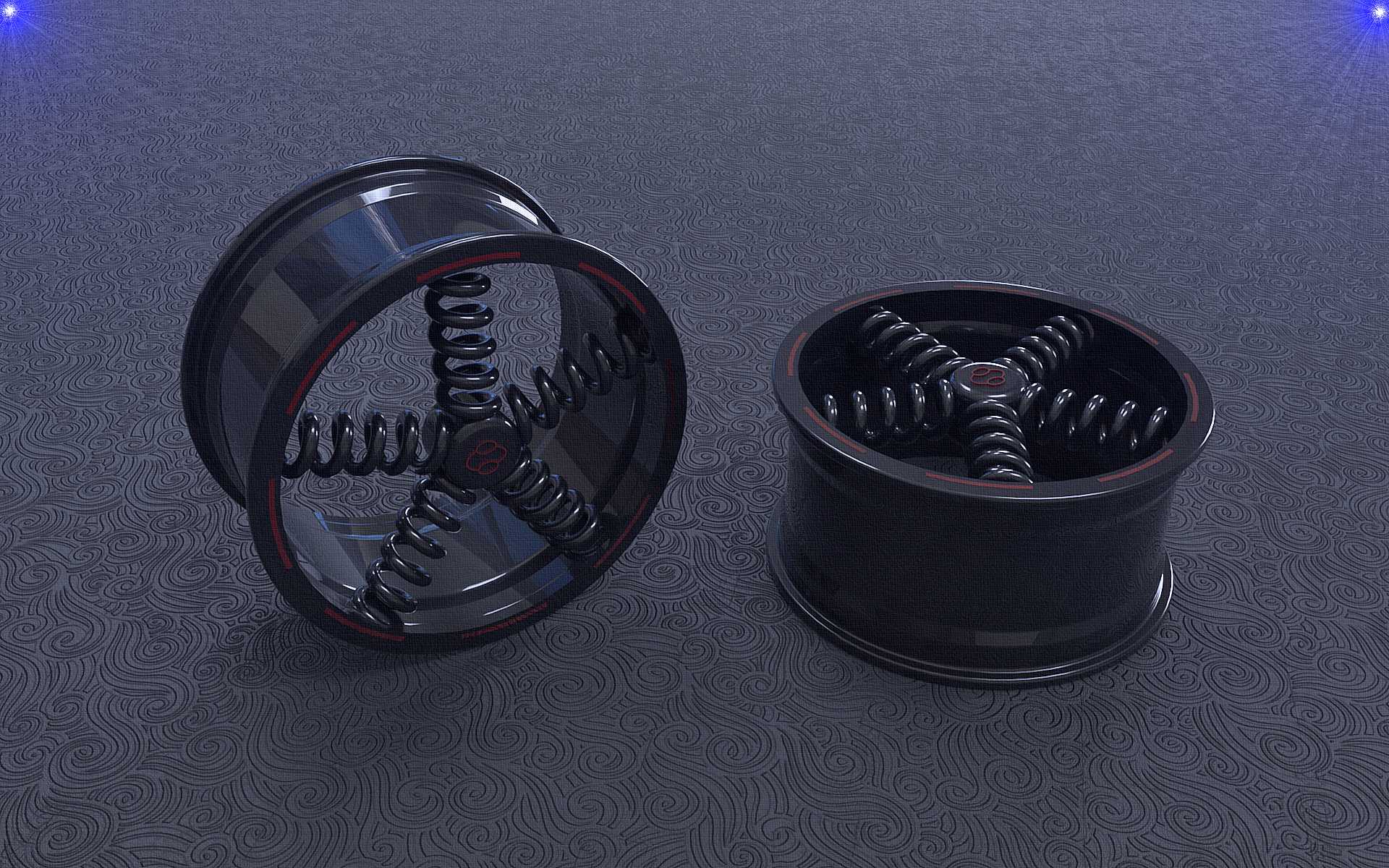

　　该结构将传统轮毂的轮辐支撑功能替换为周向均布的螺旋弹簧组件，轮辋部分采用分体式嵌套结构，外侧轮辋用于固定轮胎胎圈，内侧基座与车辆半轴法兰连接，内外两层结构之间预留足够的轴向与径向活动余量，弹簧沿周向等角度排布，每个弹簧的预压量经过匹配计算，既保证车辆静止承载时内外层结构不会出现过量位移，也能在车轮受冲击时提供线性的缓冲阻力，避免出现刚性冲击。设计过程中需要重点把控安装边界的匹配，首先内侧基座的安装孔位完全遵循常规乘用车轮毂的节圆直径、中心孔尺寸标准，可直接适配多数车型的半轴法兰，无需额外制作转接法兰；外侧轮辋的胎圈座尺寸、气门嘴开孔位置符合常规民用轮胎的安装规范，可直接适配同尺寸的真空胎，不会出现轮胎密封失效的问题。

　　周向排布的弹簧在选型时，需要根据单轮额定承载重量匹配对应的刚度系数，避免弹簧过软导致车辆转向时内外层结构出现过量横向位移，影响转向精准度，同时也要避免弹簧刚度过高失去缓冲效果；弹簧的两端分别与内外层结构的定位座做固定连接，防止车辆行驶过程中弹簧出现移位、脱出的问题，相邻弹簧之间预留足够的间隙，避免弹簧压缩行程中出现互相干涉的情况。轮辋的内外嵌套配合面采用耐磨的导向结构，表面做硬化处理，长期往复运动过程中不会出现磨损松旷，配合面之间预留防尘密封结构的安装槽位，可加装防尘密封圈阻挡泥沙、灰尘进入嵌套间隙，避免运动卡滞。在实际装配逻辑上，该轮毂可完全沿用传统轮胎的拆装流程，轮胎拆装设备可直接夹持外侧轮辋完成胎圈的压装与拆卸，

　　日常维护时仅需定期检查弹簧的预紧状态与密封件的老化情况，无需特殊的专用维护工具。不同于外置的悬架弹簧，轮毂内置的弹簧结构距离轮胎接地位置更近，缓冲响应速度更快，对于路面细碎颠簸的过滤效果更直接，在低速重载的作业场景下，还能分担一部分悬架的承载负荷，降低悬架弹簧的疲劳应力。设计时还需要考虑动平衡的匹配要求，所有弹簧的重量、刚度保持一致，周向排布的角度误差控制在极小范围内，避免车轮高速旋转时出现动不平衡量超标的问题，内外层结构的配合导向长度经过优化，保证车轮承受侧向力时不会出现偏斜，确保车辆高速行驶的稳定性。
