汽车品牌Y型标识立体徽标结构设计

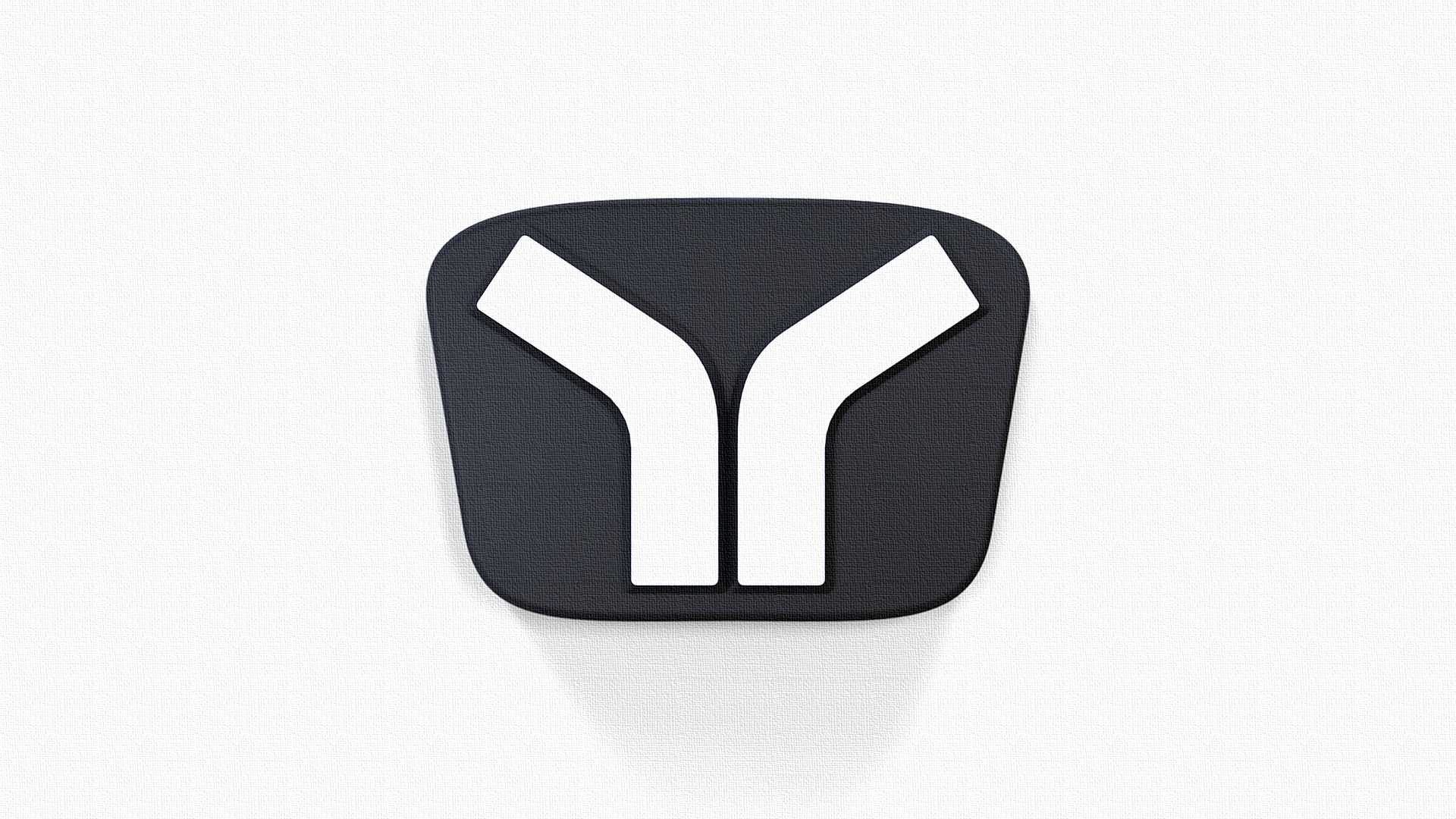

　　这款车用徽标在整车外饰件体系里属于品牌视觉识别的核心外露部件，日常应用场景覆盖乘用车前脸格栅中央、尾门中部、轮毂中心盖、方向盘中央装饰区等多个位置，是用户识别车辆品牌属性的第一视觉触点，同时也承担着外饰件的耐候、装饰、装配适配的实际功能。从结构设计逻辑来看，这款徽标采用了双层复合结构，外层为哑光黑质感的基座层，轮廓做了大圆角的类盾形收边，没有尖锐棱角，既符合外饰件的行人碰撞保护要求，也能避免长期使用过程中边角磕碰掉漆的问题；内层为高亮质感的Y型标识层，两个对称的斜向臂从底部向上向外延展，线条做了等宽处理，转角处全部采用圆弧过渡，没有直角突变，既保证了品牌视觉符号的识别度，也能降低注塑成型时的应力集中风险，减少生产过程中的翘曲、

　　缩痕缺陷。在安装边界的考量上，这类徽标的基座背面通常会预留定位柱与3M背胶粘贴的复合安装结构，定位柱直径一般控制在2.5-3mm，突出基座背面高度3mm左右，对应车身安装位的预冲定位孔，装配时先通过定位柱实现快速对位，再通过背胶实现完全粘接固定，不需要额外打螺丝，既提升了总装车间的装配效率，也不会破坏车身外覆盖件的表面完整性。基座的整体厚度控制在5-8mm区间，不会突出安装面过多，避免高速行驶时产生额外的风噪，也能减少洗车、日常擦拭过程中被剐蹭脱落的概率。从功能特性层面来说，这款徽标的外露面需要满足整车外饰的耐候要求，基座层的哑光材质需要耐受-40℃到85℃的温度交变，长期紫外线照射下不能出现明显褪色、粉化，

　　内层的Y型标识层表面需要做耐刮擦处理，硬度达到HB以上，日常擦拭、轻微剐蹭不会留下明显划痕，同时标识层和基座层的结合需要采用卡扣加粘接的复合固定方式，在车辆经过高压水枪冲洗、长期颠簸振动的工况下，不会出现分层、脱落的问题。设计过程中需要重点考量注塑成型的工艺可行性，基座的背面会做均匀的减薄筋位，壁厚整体控制在2.5mm左右，避免壁厚不均导致的表面缩印，Y型标识层的壁厚和基座层保持匹配，两者装配后的间隙控制在0.1mm以内，不会出现明显的拼接缝隙影响外观质感。另外徽标的轮廓弧度需要和安装位置的车身曲面做完全贴合，比如安装在尾门位置时，基座背面的弧度需要和尾门外板的冲压曲面保持一致，粘贴后不会出现边缘翘起、贴合缝隙不均的问题，

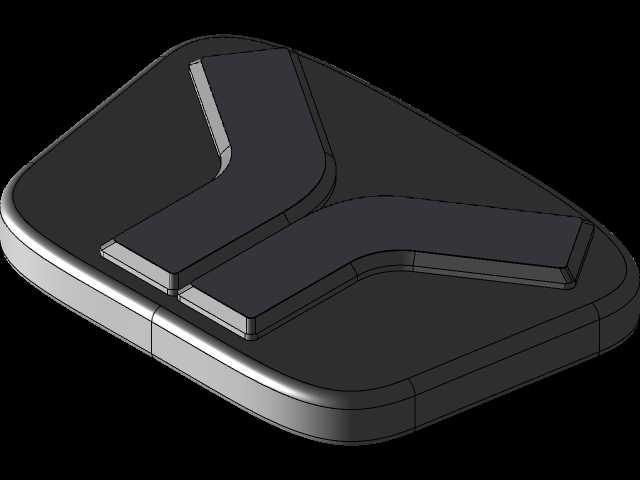

　　这部分在建模阶段就需要提取车身安装位的曲面数据做匹配切割，保证装配后的贴合度。在细节处理上，Y型标识的边缘做了0.2mm的小圆角导边，既不会割手，也能让光线反射更均匀，提升标识的精致感，基座的外边缘同样做了0.3mm的圆角过渡，和车身安装面接触的位置做了一圈0.5mm的止口边，粘贴后可以压住背胶的边缘，避免长期使用过程中背胶边缘进灰、起翘，提升粘接结构的使用寿命。这类徽标在做三维建模时，需要优先保证品牌视觉符号的比例准确性，Y型的两个臂的夹角、宽度比例、延伸长度都要严格符合品牌VI规范，不能出现比例失调的问题，在此基础上再做结构的工艺优化和安装适配，不能为了工艺便利性随意调整标识的视觉比例，这是品牌类外饰件设计的核心原则。
