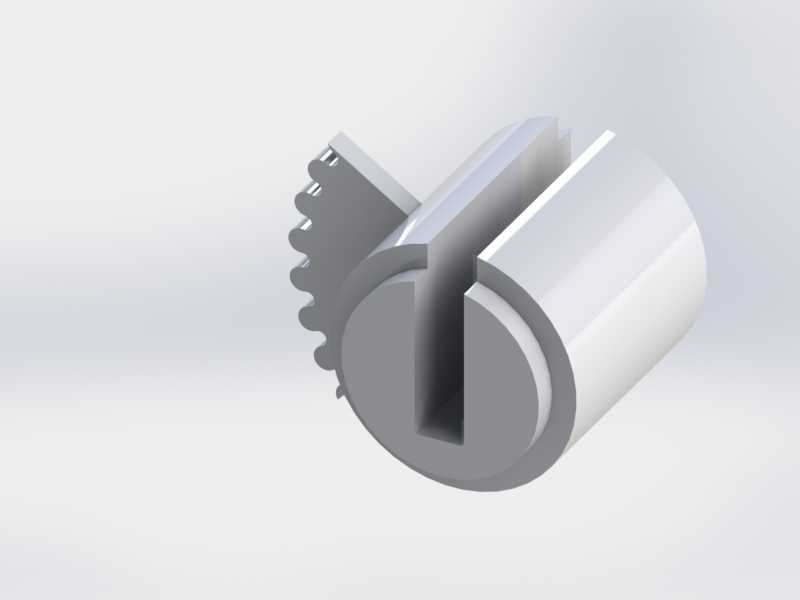

带齿状限位结构的开槽式转子电源接插件

　　这类带侧部齿状限位的开槽式转子电源接插件，主要应用在需要相对转动的导电连接场景中，常见于小型旋转工作台、可调角度照明模组、旋转式电动工具的供电通路搭建，区别于普通固定式电源插头，它需要在部件保持周向转动的过程中持续维持导电接触，避免转动过程中出现断电、接触打火的问题。从结构设计逻辑来看，主体采用圆柱状基体作为承载基础，圆柱端面开设的通槽并非随意设置，槽宽与配套的导电弹片厚度做了匹配设计，装配时弹片可嵌入槽内，既可以传递扭矩带动接插件随转子同步转动，也能增大导电接触面积，降低接触电阻，减少长期通电后的温升问题。侧部的连续齿状结构是整个部件的限位核心，齿形采用渐开线式的小模数齿型，齿距均匀，齿顶做了微小的圆角处理，

　　既可以和配套的卡位弹珠配合实现转动档位的停顿感，也能在接插件插入配套基座后，防止轴向窜动导致的接触不良，齿根位置做了0.2mm的圆角过渡，避免长期受交变应力出现齿根断裂的问题。从安装边界来看，圆柱主体的外径适配常规12mm直径的安装孔位，轴向长度控制在18mm，安装时不需要额外预留过大的后部空间，齿状结构的最大外径比圆柱基体大2mm，刚好可以卡在安装基座的定位台阶上，装配时不需要额外加装轴向定位卡簧，减少了装配工序。接插件的导电接触面设计在圆柱的外圆面以及开槽的两个侧壁，三个接触面同时和配套的导电环接触，即使某一个面因为磨损、积尘出现接触电阻增大的情况，另外两个面依然可以维持稳定的导电通路，

　　这种冗余设计大幅提升了转动供电场景下的可靠性。在实际选型适配时，需要注意配套基座内导电弹片的预紧力，预紧力过大会加快接插件接触面的磨损，缩短使用寿命，预紧力过小则会出现接触间隙，通电时容易产生电弧烧蚀接触面，通常预紧力控制在3-5N区间时，接触稳定性和磨损寿命可以达到较好的平衡。开槽的深度设计为圆柱基体半径的三分之二，既保证了弹片嵌入后有足够的扭矩传递能力，也不会因为开槽过深导致圆柱基体的结构强度下降，在承受额定扭矩时不会出现槽口开裂的问题。接插件的尾部设计有直径缩小的接线柱，接线柱表面做了滚花处理，焊接导线时可以增加焊锡的附着强度，避免转动过程中导线从接线柱位置脱落，接线柱的中心和圆柱基体的中心保持严格同轴，

　　转动过程中不会出现偏心摆动，减少导电接触面的不均匀磨损。这类接插件通常用在低压直流供电场景中，额定电流适配5A以内的负载，足够覆盖小型旋转类电气部件的供电需求，相比传统的滑环结构，这种集成式的接插件结构更紧凑，成本更低，适合批量应用在民用小型旋转电气设备中。设计过程中需要重点控制圆柱外圆的圆柱度公差，通常控制在0.02mm以内，保证转动过程中接触面和导电弹片的贴合度一致，不会出现时紧时松的情况，齿状结构的齿向需要和圆柱轴线保持平行，避免卡位时出现卡顿，档位感不均匀的问题。在材质选择上，基体通常采用铜合金作为基底，表面镀镍处理，既保证良好的导电性能，也提升表面的耐磨性能和抗氧化能力，齿状限位部分和导电基体为一体化加工，不需要额外组装限位部件，减少了装配误差带来的卡滞问题。实际装配时，接插件和转子轴的连接采用过盈配合，过盈量控制在0.01-0.02mm，压入时需要保证接插件的端面和转子轴的端面垂直，避免转动时出现偏摆，压入过程中不能直接敲击导电接触面，防止接触面出现变形影响接触效果。
