趣味拼装纸飞镖发射吹管结构设计

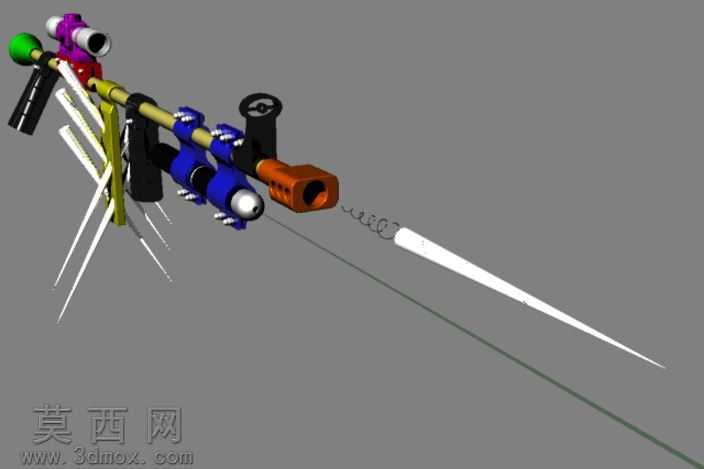

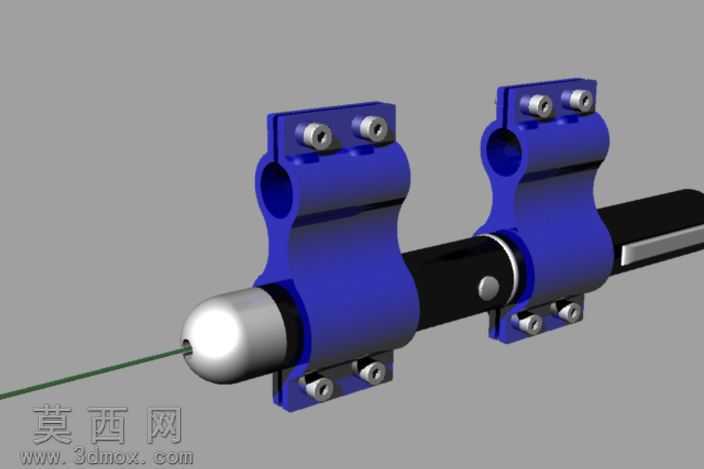

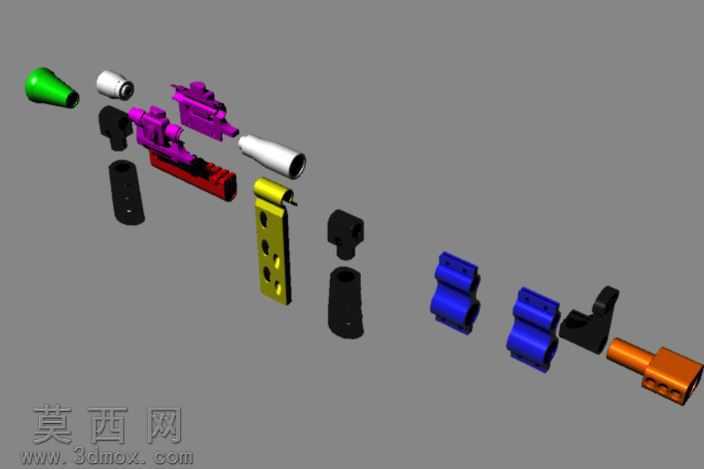

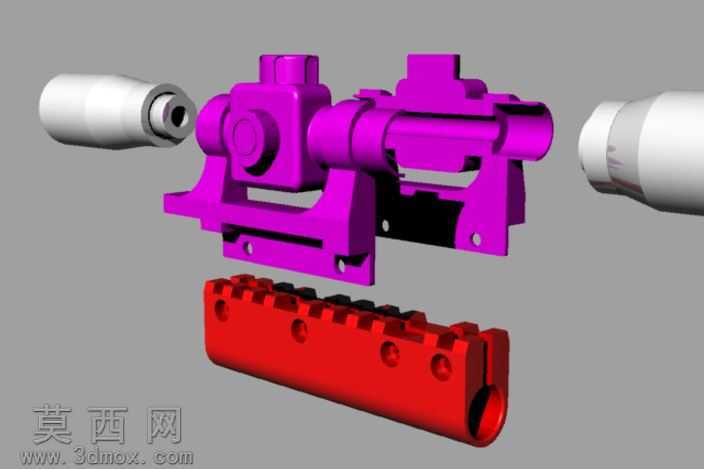

本作品为趣味向纸飞镖吹射装置的三维建模设计，整体采用模块化拼装思路完成结构搭建，适配3D打印制作需求。建模阶段以16毫米直径PVC线管作为主体承载基准，将整套装置拆解为枪口组件、瞄准结构、激光指针安装位、握持手柄、飞镖存储槽、尾端吹嘴等多个独立功能模块，各模块预留标准装配间隙，既可以通过螺丝完成紧固组装，也可采用卡扣粘接的方式完成拼接，降低手工制作的门槛。材质渲染阶段针对不同功能部件做了区分处理：主体线管采用哑光硬质塑料质感，模拟PVC管材的磨砂表面；握持手柄部分做了防滑纹理的凹凸建模，渲染为黑色软胶材质，提升握持的摩擦力表现；瞄准组件采用亮面彩色塑料材质，区分准星与照门的视觉层次；激光指针模块做了金属光泽与透明镜片的分层渲染，还原电子配件的真实质感；尾端吹嘴采用半透明软胶材质，贴合嘴部接触的使用场景。结构设计上充分考虑使用的趣味性与安全性，前端枪口做了圆角扩口处理，避免纸飞镖卡滞；中部设置的飞镖存储槽可临时放置备用纸飞镖，提升连续游玩的便利性；瞄准结构采用简易机械瞄与可选装激光瞄的组合设计，兼顾不同使用场景的瞄准需求；整体布局预留了充足的改装空间，制作者可根据自身需求增减配件，充分发挥创意想象。整套模型的建模过程严格控制各部件的壁厚与打印公差，所有外露边缘均做了倒角处理，避免3D打印后出现毛刺划手的问题，各拼接部位的卡扣与螺孔位置做了对位校准，保证组装后整体结构稳固，不会出现吹气漏气的问题，兼顾了游玩乐趣与手工制作的可实现性。
